ЦТНД 315М...ЦТНД 500М

Редукторы цилиндрические горизонтальные трехступенчатые ЦТНД 315М...ЦТНД 500М



Типоразмер редуктора Передаточное
число
Частота
вращения
выходного
вала,
n
2, мин-1
Номинальный
крутящий момент
на выходном валу,
Н·м

ЦТНД 315М
63; 80; 100; 125; 160
1500 8300
ЦТНД 400М 17000
ЦТНД 500М 28500

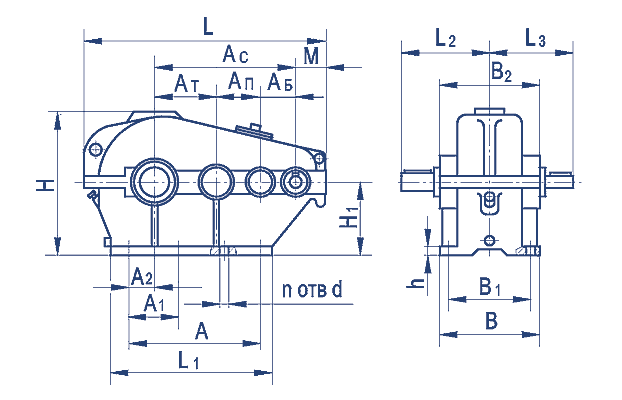

Габаритные и присоединительные размеры



Типоразмер редуктора
АП АТ А А1 А2 В В1 В2 Н Н1 h L L1 L2 L3 d n Масса
мм шт кг
ЦТНД 315М 640 125 200 315 560 280 130 345 280 350 640 335 30 1110 680 365 243 26 6 505
ЦТНД 400М 810 160 250 400 720 240 170 425 340 430 820 425 40 1385 860 455 307 33 8 940
ЦТНД 500М 1015 200 315 500 915 305 215 480 400 495 985 500 40 1720 1080 517 340 33 8 1480

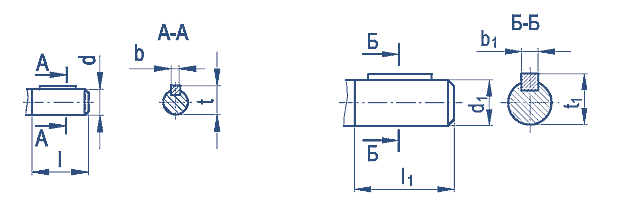

Исполнение концов валов (входной и выходной)



Типоразмер редуктора d I b t d1 I1 b1 t1
мм
ЦТНД 315М 32 58 10 35 110 165 28 116
ЦТНД 400М 40 82 12 43 140 200 36 148
ЦТНД 500М 50 82 14 53,5 160 240 40 169

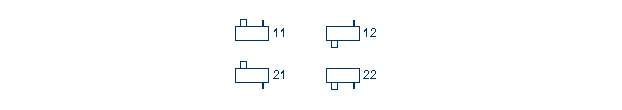

Варианты сборки редукторов
