Редуктор червячный двухступенчатый Ч2 160

Назначение:

Редуктор червячный двухступенчатый типа Ч2-160 предназначен для изменения крутящих моментов и частоты вращения валов, в приводах машин, оборудования и механизмов.

Условия применения:

нагрузка постоянная и переменная, одного направления и реверсивная;

работа с периодическими остановками и длительная до 24 часов в сутки;

вращение валов в любую сторону;

частота вращения входного вала не более 1500 об/мин;

атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;

климатические исполнения У,Т для категорий размещения 1-3 и климатическое исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

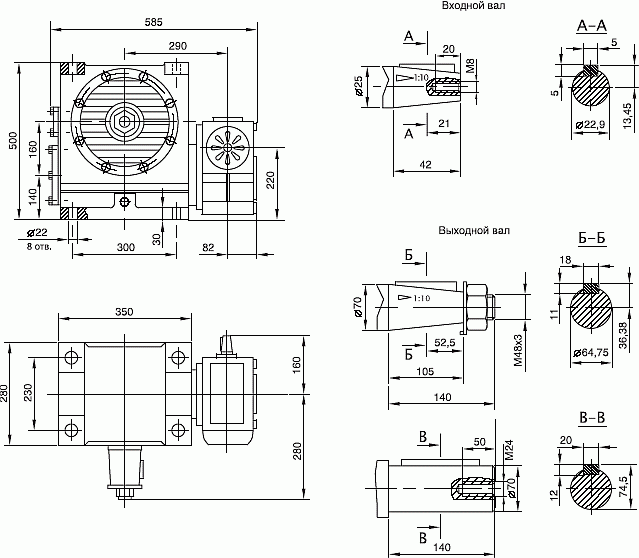

Габаритные и присоединительные размеры

Технические характеристики

Параметр	Передаточное число общее
	100	125	160	200	250	400	630	1000	1600	2500	4000
Номинальный крутящий момент на выходном валу, Н.м при ПВ>63%	2500	3150	3150	3550	3550	3550	4000	4000	4000	3550	2800
при ПВ<63%	3100	3800	3150	3550	3700	4500	4400	5000	5300	5450	4000
при ПВ=40%	3500	4200	3150	3550	4100	4600	4600	5150	5300	5450	4000
при ПВ=25%	3700	4500	3150	3550	4600	4600	4600	5150	5300	5450	4000
при ПВ=16%	3995	5000	3150	3550	5150	4600	4800	5150	5300	5450	4000
КПД, % при ПВ>63%	77	74	73	68	65	60	55	50	35	30	22
Термическая мощность, кВт при ПВ>63%	3,15	3,15	3,15	3,47	2,90	2,90	2,05	1,24	1,09	0,92	0,92



Примечание: Значения крутящих моментов и КПД приведены при температуре окружающей среды +20оС и при использовании легированных масел. В случае применения нелегированных масел эти значения необходимо снизить на 14%

Масса редуктора: 186,5 килограмм.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Редуктор Ч2-160-250-12-21-У2,

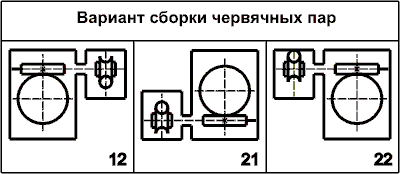

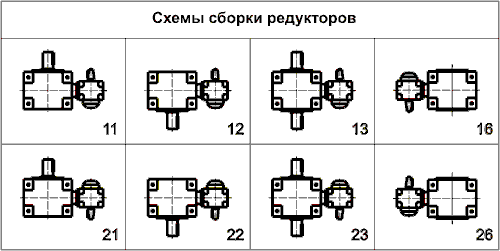

что означает: редуктор червячный двухступенчатый типа Ч2 с межосевым расстоянием 160 мм, номинальным передаточным числом 250, вариантом сборки 12, вариантом расположения червячной пары 21, климатическим исполнением У и категорией размещения 2.
