Редуктор цилиндрический трёхступенчатый ЦЗУ200
Назначение:
Редукторы Ц3У зубчатые цилиндрические трехступенчатые узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения. Редукторы применяются в макроклиматических районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).
Условия применения:
нагрузка постоянная и переменная одного направления и реверсивная;
работа длительная или с периодическими остановками;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1800 об/мин.;
атмосфера типов I и II по ГОСТ 15150 - 69 при запыленности воздуха не более 10 мг /куб.м.;
климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4, а редукторы 1Ц3У - 160 климатического исполнения ХЛ категории 1...3 по ГОСТ 15150-69.

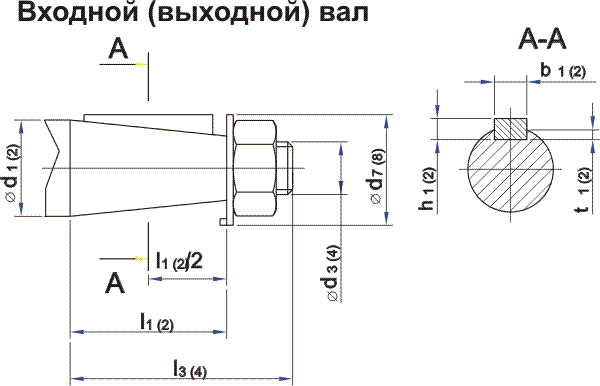

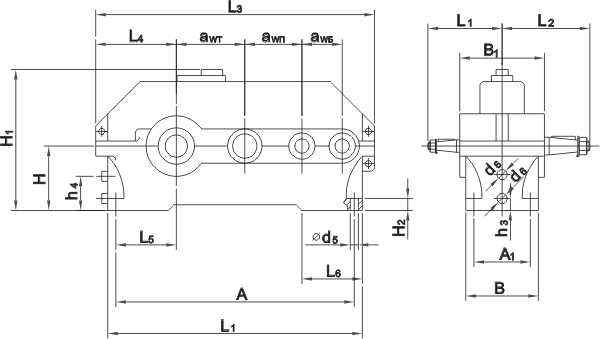

Габаритные и присоединительные размеры
| awБ |
awП |
awТ |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
| 200 |
125 |
100 |
580 |
165 |
230 |
243 |
212 |
425 |
36 |
190 |
280 |
775 |
| L4 |
L5 |
L6 |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
| 236 |
165 |
185 |
650 |
5 |
18 |
25 |
70 |
M16xl,5 |
М48х3 |
24 |
М24 |
45 |
| d8 |
h1 |
h2 |
h3 |
h4 |
l1 |
l2 |
l3 |
l4 |
t1 |
t2 |
Объем
заливаемого
масла, л
|
Масса,
кг
|
| 100 |
5 |
11 |
32 |
125 |
42 |
105 |
60 |
140 |
3,0 |
7,0 |
12,0 |
160 |
Варианты сборки редукторов типа Ц3У
Масса, кг
Технические характеристики
|
Типоразмер
редуктора
|
Номинальные передаточные числа |
Номинальный вращающий момент на выходном валу Н*м |
Номинальная радиальная сила на входном валу, Н:
|
Номинальная радиальная сила на выходном валу, Н: |
Объем заливаемого масла, л |
Масса, кг |
| Ц3У160 |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
2500 |
1000 |
11200 |
12,0 |
186 |
|
