Редуктор червячный двухступенчатый 5Ч2125/80
| Передаточное число, ном. |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
| Частота вращения входного вала, об/мин |
1500 |
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
1114 |
1716 |
1330 |
1673 |
1673 |
1750 |
1920 |
1920 |
1920 |
1920 |
1944 |
1944 |
1944 |
1793 |
1793 |
1793 |
1766 |
| Подводимая расчетная мощность, кВт |
2,1 |
2,6 |
1,6 |
1,7 |
1,4 |
1,26 |
1,1 |
0,91 |
0,8 |
0,6 |
0,5 |
0,41 |
0,4 |
0,26 |
0,2 |
0,2 |
0,2 |
| КПД, % |
81 |
78 |
76 |
73 |
72 |
69 |
67 |
66 |
64 |
62 |
60 |
59 |
57 |
53 |
49 |
44 |
37 |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
520 |
| Выходной вал |
9000 |
10000 |
| Корректированный уровень звуковой мощности, дБА |
82 |
| Масса, кг не более |
93 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

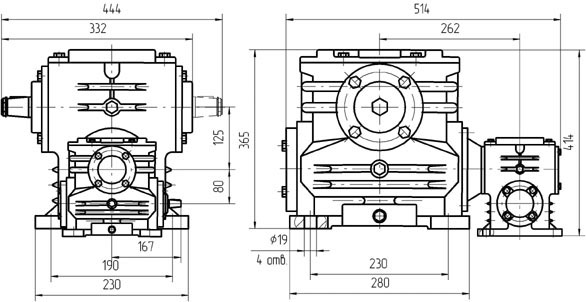

Вариант сборки 52(51,53,56), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 5

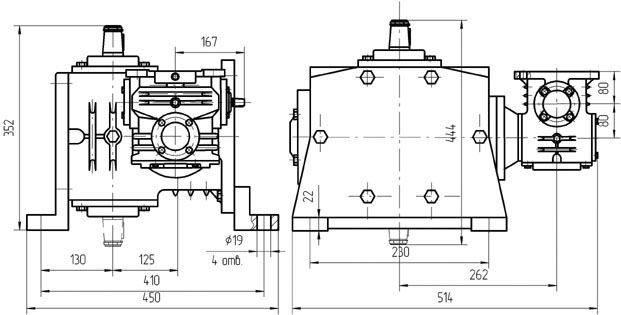

Вариант сборки 51(52,53,56), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4

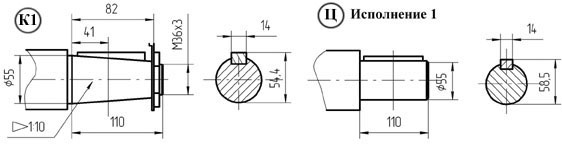

Вариант исполнения конца тихоходного вала (К1, Ц - обозначение при заказе)

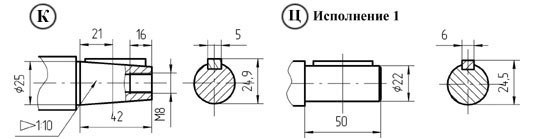

Варианты исполнения конца быстроходного вала (К, Ц - обозначение при заказе)
|
