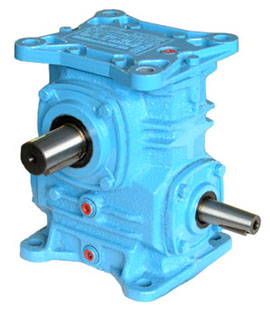

Редуктор червячный одноступенчатый 5Ч-80
![](/useruploads/images/admupload_1250678434_5ch-80.jpg)
Передаточное число, ном. |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
Частота вращения входного вала, об/мин |
1500 |
Номинальный крутящий момент на выходном валу, Тном, Н*м |
290 |
260 |
270 |
300 |
270 |
270 |
360 |
270 |
285 |
260 |
240 |
200 |
190 |
Подводимая расчетная мощность, кВт |
6,0 |
4,3 |
3,6 |
3,3 |
2,4 |
2,0 |
2,2 |
1,4 |
1,2 |
1,0 |
0,7 |
0,63 |
0,57 |
КПД, % |
91 |
90 |
89 |
86 |
84 |
83 |
78 |
73 |
71 |
64 |
61 |
55 |
47 |
Допускаемая радиальная нагрузка, Н |
Входной вал |
500 |
176 |
163 |
Выходной вал |
4200 |
3535 |
3446 |
Корректированный уровень звуковой мощности, дБА |
85 |
Масса, кг не более |
30 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

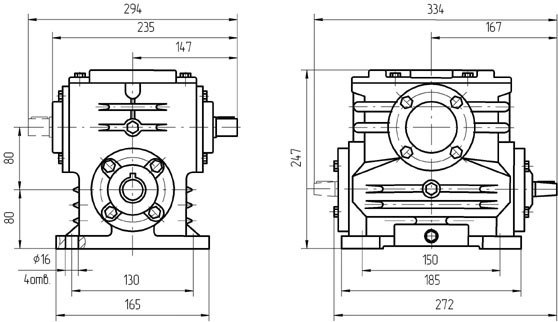

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1
![](/useruploads/images/admupload_1250680617_Red 5ch-80 51 1-1.jpg)

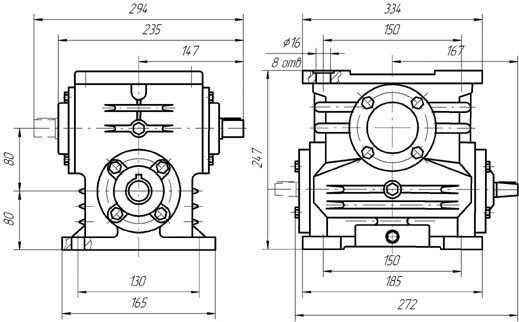

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1
![](/useruploads/images/admupload_1250680729_Red 5ch-80 51-2-1.jpg)

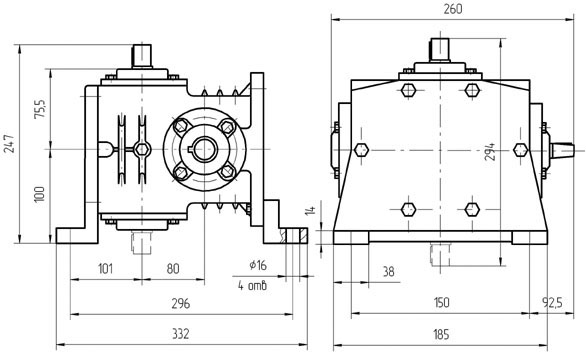

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 3(4), вариант расположения червячной пары 4(3)
![](/useruploads/images/admupload_1250680879_Red 5ch-80 51-3-4.jpg)

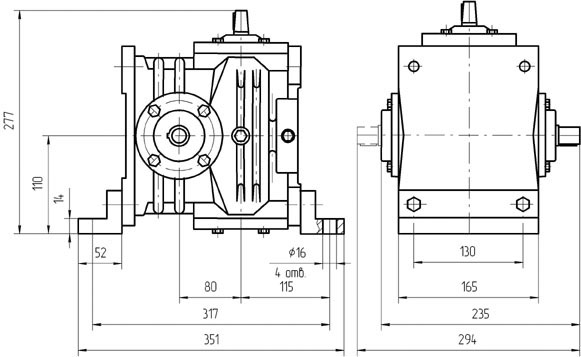

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 5, вариант расположения червячной пары 5
![](/useruploads/images/admupload_1250680943_Red 5ch-80 52-5.jpg)

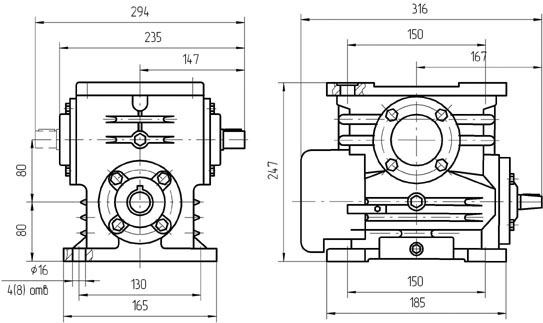

Вариант сборки 51(52,53,56), вариант крепления 2(1), вариант расположения червячной пары 1, исполнение с вентилятором
![](/useruploads/images/admupload_1250681004_Red 5ch-80 51-1-1 s vent.jpg)

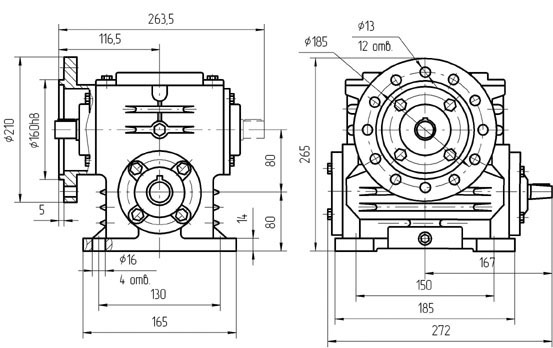

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1 исполнение с опорным фланцем
![](/useruploads/images/admupload_1250681063_Red 5ch-80 51-1-1 op flan.jpg)
Вариант исполнения конца тихоходного вала Ц - обозначение при заказе
![](/useruploads/images/admupload_1250681124_Kon val 5ch-80 th.jpg)

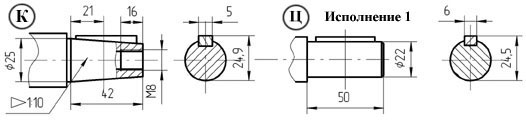

Варианты исполнения конца быстроходного вала
К, Ц - обозначение при заказе Шлицевое соединение Исполнение 1 - шпоночное соединение
![](/useruploads/images/admupload_1250681265_Kon val 5ch-80 bh.jpg)

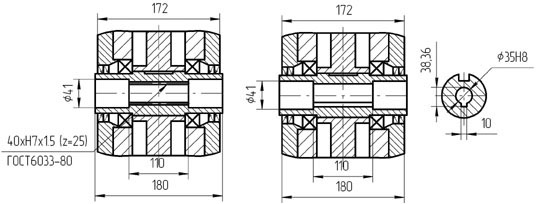

Вариант сборки 56
![](/useruploads/images/admupload_1250681326_sbor 56 5ch-80.jpg)
|
