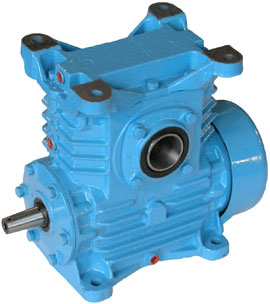

Редуктор червячный одноступенчатый 5Ч-125
| Передаточное число, ном. |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
| Частота вращения входного вала, об/мин |
1500 |
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
925 |
900 |
900 |
950 |
925 |
875 |
1150 |
900 |
925 |
875 |
750 |
710 |
700 |
| Подводимая расчетная мощность, кВт |
18,6 |
14,6 |
11,9 |
10,1 |
7,9 |
6,2 |
6,8 |
4,3 |
3,7 |
2,9 |
2,1 |
2,2 |
2,1 |
| КПД, % |
93 |
92 |
91 |
88 |
87 |
85 |
80 |
78 |
75 |
72 |
66 |
57 |
47 |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
950 |
333 |
315 |
| Выходной вал |
8500 |
6661 |
6614 |
| Корректированный уровень звуковой мощности, дБА |
89 |
| Масса, кг не более |
73 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

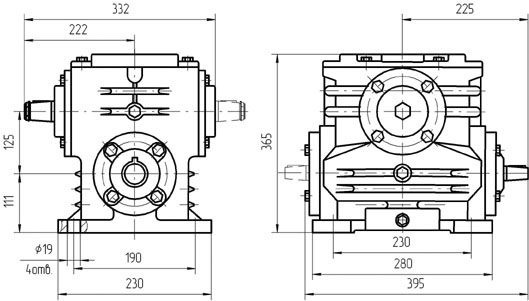

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

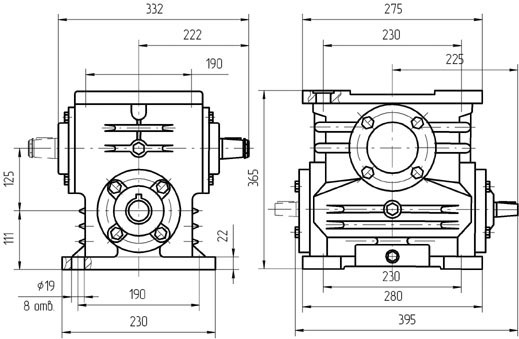

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

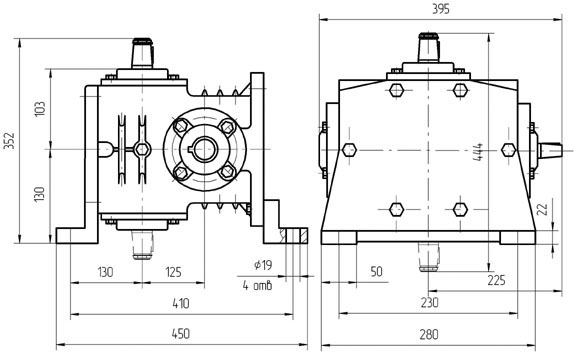

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 3(4), вариант расположения червячной пары 4(3)

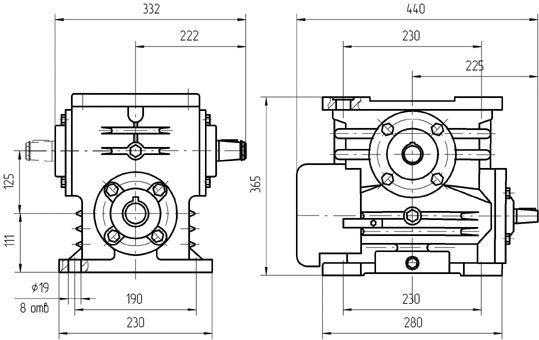

Вариант сборки 51(52,53,56), вариант крепления 2, вариант расположения червячной пары 1, исполнение с вентилятором

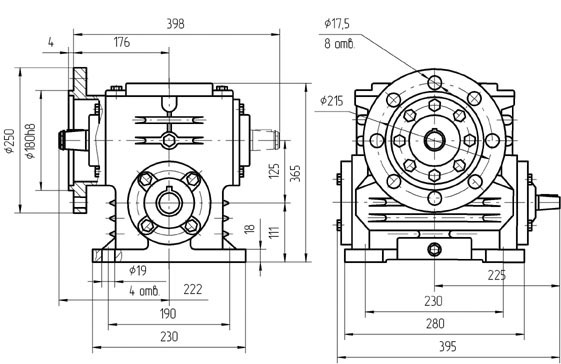

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1, исполнение с опорным фланцем вариант крепления 3(4)
Вариант исполнения конца тихоходного вала (К1, Ц - обозначение при заказе)
Варианты исполнения конца быстроходного вала (К, Ц - обозначение при заказе)
Вариант сборки 56
|
