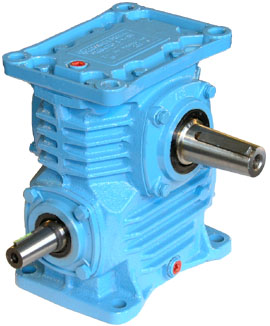

Редуктор червячный одноступенчатый 5Ч-100
| Передаточное число, ном. |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
| Частота вращения входного вала, об/мин |
1500 |
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
540 |
525 |
540 |
540 |
525 |
525 |
577 |
540 |
540 |
440 |
420 |
400 |
380 |
| Подводимая расчетная мощность, кВт |
11,0 |
8,7 |
7,2 |
5,8 |
4,6 |
3,7 |
3,5 |
2,7 |
2,2 |
1,6 |
1,2 |
1,27 |
1,15 |
| КПД, % |
92 |
91 |
90 |
88 |
86 |
85 |
79 |
75 |
74 |
66 |
65 |
56 |
47 |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
650 |
250 |
232 |
| Выходной вал |
6000 |
5000 |
4873 |
| Корректированный уровень звуковой мощности, дБА |
89 |
| Масса, кг не более |
43 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

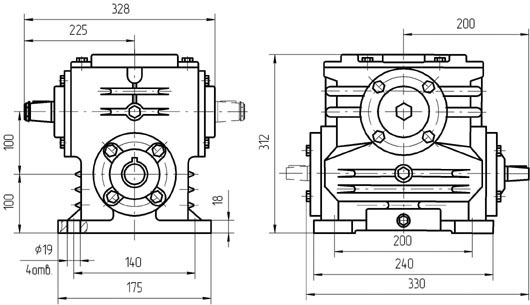

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

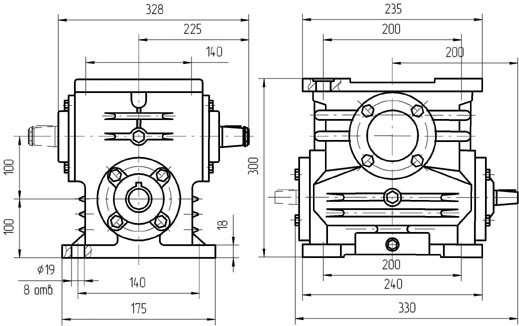

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

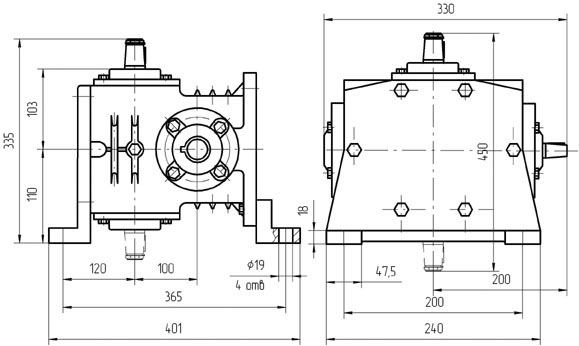

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 3(4), вариант расположения червячной пары 4(3)

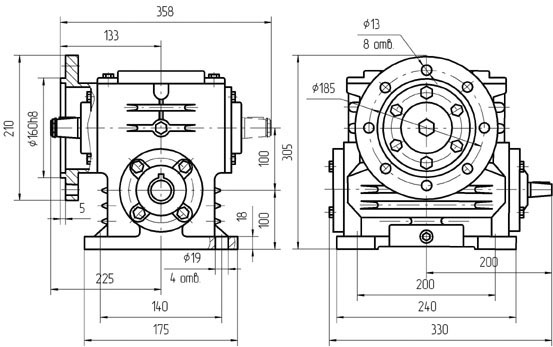

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1, исполнение с опорным фланцем вариант крепления 3(4)

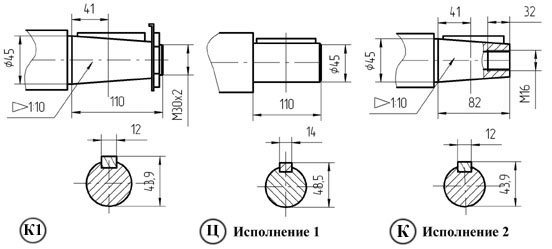

Вариант исполнения конца тихоходного вала
К1, К, Ц - обозначения при заказе

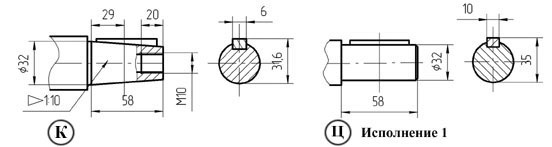

Варианты исполнения конца быстроходного вала
К, Ц - обозначение при заказе

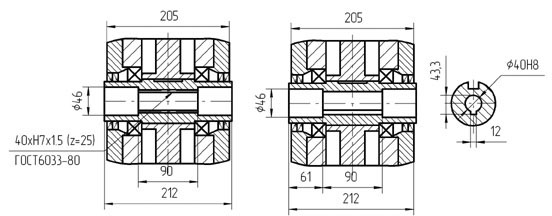

Вариант исполнения конца тихоходного вала Ц - обозначение при заказе
Вариант сборки 56
К, Ц - обозначение при заказе
Шлицевое соединение
Исполнение 1 - шпоночное соединение |
