Редуктор червячный одноступенчатый 4Ч-80
Назначение:
Редуктор червячный одноступенчатый универс
альный общемашиностроительного применения типоразмера 4Ч-80А предназначен для изменения крутящих моментов и частоты вращения в качестве комплектующих в приво
дах машин и механизмов.
Условия применения редукторов:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа с периодическими остановками и длительная до 24 ч. в сутки;
- вращение валов в любую сторону;
- частота вращения входного вала не более 1500 об/мин.;
- атмосфера типа I и II по ГОСТ 15150-93 при запыленности воздуха не более 10 мг/м куб, климатическое исполнение У и Т категорий 1-3 и климатические исполнения УХЛ и О категории 4 по ГОСТ 15150-93.

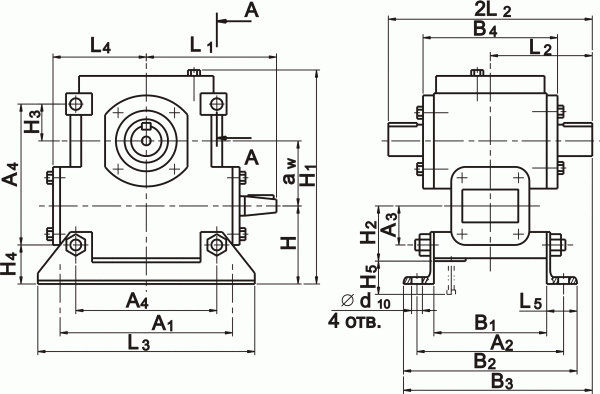

Габаритные и присоединительные размеры.

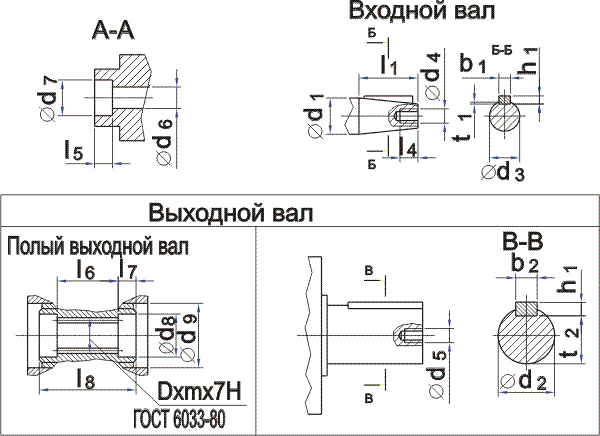

Входной/выходной вал.
Габаритные и присоединительные размеры.
| Типоразмер редуктора |
aw |
А1 |
А2 |
А3 |
А4 |
В1 |
В2 |
В3 |
В4 |
Н |
Н1 |
Н2 |
Н3 |
Н4 |
| 4Ч-80 |
80 |
225 |
185 |
50 |
180 |
140 |
212 |
250 |
165 |
92 |
267 |
75 |
50 |
42 |
| Типоразмер редуктора |
Н5 |
L1 |
L2 |
L3 |
L4 |
L5 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
| 4Ч-80 |
190 |
160 |
145 |
260 |
120 |
36 |
5 |
10 |
25 |
35 |
22,9 |
М8 |
| Типоразмер редуктора |
d5 |
d6 |
d7 |
d8 |
d9 |
d10 |
h1 |
h2 |
l1 |
l2 |
l3 |
l4 |
l5 |
l6 |
| 4Ч-80 |
M8 |
12,5 |
18 |
41 |
90 |
15 |
5 |
8 |
42 |
58 |
20 |
20 |
8 |
64 |
| Типоразмер редуктора |
l7 |
l8 |
t1 |
t2 |
эвольвентные
шлицы ГОСТ 6033-80
|
объем масла, л |
масса,кг |
| 4Ч-80 |
26 |
116 |
3 |
30 |
40х1,5х8Н |
0,5...1,0 |
18,6 |
Технические характеристики.
| Межосевое расстояние , мм |
80 |
| Номинальное число вращения входного вала, об/мин |
1500 |
| Передаточное число номинальное |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
| Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40%, Н*м |
250 |
224 |
250 |
224 |
Номинальный крутящий момент на выходном номинальном валу в непрерывном режиме включения ПВ=100%, Н*м
|
180 |
160 |
180 |
200 |
180 |
160 |
| КПД в непрерывном режиме с ПВ=100%, не менее |
87 |
86 |
85 |
82 |
78 |
76 |
70 |
64 |
62 |
55 |
51 |
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ |
40% |
500 |
| 100% |
450 |
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ |
40% |
4000 |
| 100% |
3800 |
| Корректированный уровень звуковой мощности, дБА, не более |
83 |
| Масса, кг, не более |
15,0 |
Пример условного обозначения при заказе:
Редуктор 4Ч-80А-31, 5-51-1110 У2 ТУ У3.26-00224828-338-96, где
4 - порядковый номер модернизации конструкции редуктора;
Ч - тип редуктора - червячный одноступенчатый;
80 - межосевое расстояние, мм;
А - отличительный индекс;
31,5 - передаточное число;

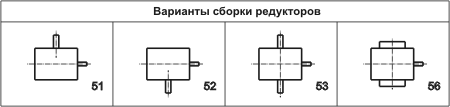

51- вариант сборки по ГОСТ 26373-94;

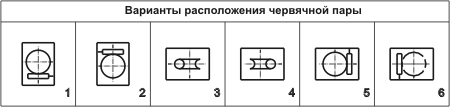

1110 - конструктивное исполнение по способу монтажа по ГОСТу 30164-94;
У2 - климатическое исполнение и категория по ГОСТ 15150.
|
