Редуктор червячный одноступенчатый 2ЧМ-63

Назначение.

Редукторы червячные одноступенчатые серии 2ЧМ являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условия применения.

• нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
• работа длительная (до 24 ч. в сутки) или с периодическими остановками;
• вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
• атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения - У, Т (для категорий размещения 1.. .3), УХЛ и О (для категории размещения 4) по ГОСТ 15150 - 69.

Пример записи условного обозначения:

Способ крепления: 1 - сборка без опорных лап, 2 - сборка с опорными лапами

Технические характеристики:

U	2ЧМ-63
	М	Р
8	105	2,4
10	100	1,85
12,5	93	1,3
16	120	1,45
20	110	1,1
25	100	0,76
31,5	130	0,89
40	120	0,69
50	120	0,57
63	93	0,37
80	93	0,27
Fвх	340
Fвых	3500
m	12,3

U - номинальное передаточное число;
М - номинальный крутящий момент на выходном валу, Нм;
Р - расчетная мощность редуктора на выходном валу, кВт, указана при частоте вращения 1500 об/мин;
F - номинальная радиальная консольная нагрузка на валу, Н
m - масса, кг.

Редукторы типа 2ЧМ отличаются повышенными нагрузочной способностью и ресурсом за счет реализации эффекта «безызносного» режима работы передачи, а также повышенной надежностью уплотнений из фторэластомера.

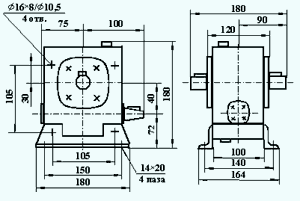

Габаритные размеры:

Типоразмер редуктора	aw	L	L1	L2	L3	L4	В	В1	В2	В3	B4	Н	h	h1	h2
2ЧМ-63	63	245	220	180	150	135	198	197	165	125	100	225	40	150	45

Размеры входного вала:

Типоразмер редуктора	d						d1	t	b	l
2ЧМ-63	22						М8х20	20,8	4	36

Размеры выходного вала:

- цилиндрического

Типоразмер редуктора	d	d1	t	b	l					l1
2ЧМ-63	28	М8х20	31	31	42					16

- полого со шпоночным пазом

Типоразмер редуктора	d						L	l	t	b
2ЧМ-63	22						108	20	29,3	8
