Редуктор червячный одноступенчатый 2ЧМ-40
Назначение.
Редукторы червячные одноступенчатые серии 2ЧМ являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Условия применения.
- нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У, Т (для категорий размещения 1.. .3), УХЛ и О (для категории размещения 4) по ГОСТ 15150 - 69.
Пример записи условного обозначения:
Способ крепления: 1 - сборка без опорных лап, 2 - сборка с опорными лапами
Технические характеристики:
| U |
2ЧМ-40 |
М
|
Р
|
| 8 |
28 |
0,64 |
| 10 |
28 |
0,53 |
| 12,5 |
26 |
0,40 |
| 16 |
30 |
0,38 |
| 20 |
30 |
0,38 |
| 25 |
28 |
0,25 |
| 31,5 |
36 |
0,23 |
40
|
33 |
0,21 |
| 50 |
31 |
0,17 |
| 63 |
26 |
0,17
|
| 80 |
18 |
0,17 |
| Fвх |
180
|
Fвых
|
1730
|
| m |
6,3 |
U - номинальное передаточное число;
М - номинальный крутящий момент на выходном валу, Нм;
Р - расчетная мощность редуктора на выходном валу, кВт, указана при частоте вращения 1500 об/мин;
F - номинальная радиальная консольная нагрузка на валу, Н
m - масса, кг.
Редукторы типа 2ЧМ отличаются повышенными нагрузочной способностью и ресурсом за счет реализации эффекта «безызносного» режима работы передачи, а также повышенной надежностью уплотнений из фторэластомера.

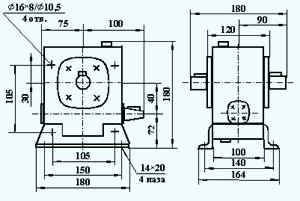

| Типоразмер редуктора |
aw |
L |
L1
|
L2 |
L3 |
L4 |
В |
В1 |
В2 |
В3 |
B4 |
Н |
h |
h1 |
h2 |
| 2ЧМ-40 |
40 |
188 |
180 |
150 |
105 |
100 |
172 |
164 |
140 |
100 |
90 |
177 |
37 |
105 |
30 |
Размеры входного вала:
| Типоразмер редуктора |
d
|
d1 |
t |
b |
l |
| 2ЧМ-40 |
16 |
М5х15
|
15,25
|
3 |
28 |
Размеры выходного вала:
- цилиндрического
| Типоразмер редуктора |
d |
d1 |
t |
b |
l |
l1 |
| 2ЧМ-40 |
18 |
М5х15
|
20,5 |
20,5 |
28
|
-
|
- полого со шпоночным пазом
| Типоразмер редуктора |
d
|
L |
l |
t |
b |
| 2ЧМ-40 |
18 |
112
|
28
|
20,8 |
6 |
- полого шлицевого
| Типоразмер редуктора |
d |
d1 |
L |
l |
| 2ЧМ-40 |
23
|
22xH8x1,5x11H
|
112 |
20 |
|
