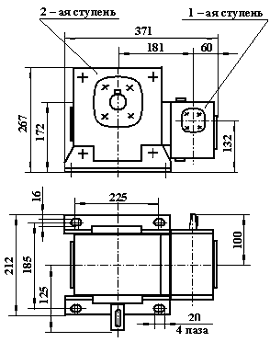

Редуктор червячный двухступенчатый 2Ч-40/80М

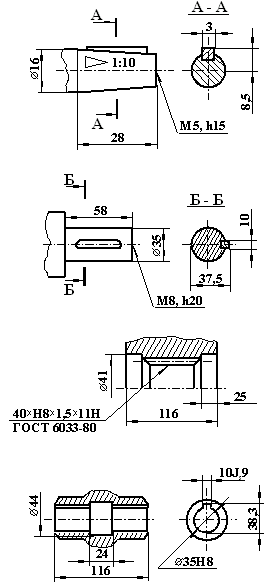

 Размеры выходных концов валов
Валы: Б - быстроходный, Т - тихоходный, П - полый.
Варианты крепления: 1 - без опорных лап; 2 - на опорных лапах.
Техническая характеристика.
| Межосевое расстояние 1-ой ступени/2-ой ступени, мм |
40/80
|
| Номинальное передаточное число, общее |
160
|
200
|
250 |
320
|
400 |
500
|
630
|
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
| Допустимый крутящий момент на выходном валу, НТм |
230
|
230 |
230 |
240
|
250 |
250
|
210
|
220 |
280 |
300 |
260 |
350 |
320 |
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт
|
0,36
|
0,31 |
0,25 |
0,22 |
0,19 |
0,17 |
0,12 |
0,10 |
0,11 |
0,10 |
0,07 |
0,07 |
0,06 |
Пример условного обозначения редуктора при заказе:
|
