Редуктор червячный двухступенчатый 2Ч40/63М
Назначение.
Редукторы червячные двухступенчатые серии 2Ч являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Условия применения.
- нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У, Т (для категорий размещения 1.. .3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 - 69.

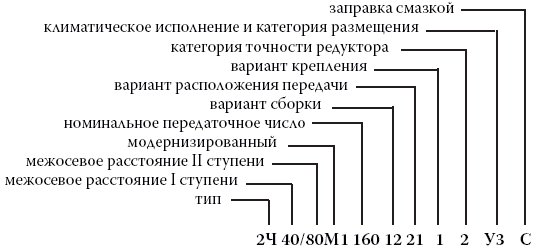

Пример записи условного обозначения:

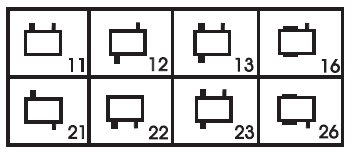

Варианты сборки:
Варианты по расположению червячной пары:
Способ крепления:
1. сборка без опорных лап,
2. сборка с опорными лапами (Только для редукторов типа 2Ч-40/63М1 и 2Ч-40/80М1)
Технические характеристики:
U - номинальное передаточное число;
М - номинальный крутящий момент на выходном валу, Нм;
Р - расчетная мощность редуктора на выходном валу, кВт, указана при частоте вращения 1500 об/мин;
F - номинальная радиальная консольная нагрузка на валу, Н;
m - масса, кг.
| U |
2Ч40/63M |
М
|
Р
|
| 160 |
160 |
0,26 |
| 200 |
165 |
0,22 |
| 250 |
165 |
0,19 |
| 320 |
170 |
0,17 |
| 400 |
175 |
0,15 |
| 500 |
165 |
0,12 |
| 630 |
150 |
0,08 |
800
|
120 |
0,06 |
| 1000 |
175 |
0,07 |
| 1250 |
155 |
0,06
|
| 1600 |
130 |
0,04 |
| 2000 |
180 |
0,04 |
| 2500 |
160 |
0,03 |
| Fвх |
180
|
Fвых
|
3500
|
| m |
21 |
Редукторы типа 2Ч отличаются повышенными нагрузочной способностью и ресурсом за счет реализации эффекта «безызносного» режима работы передачи, а также повышенной надежностью уплотнений из фторэластомера.

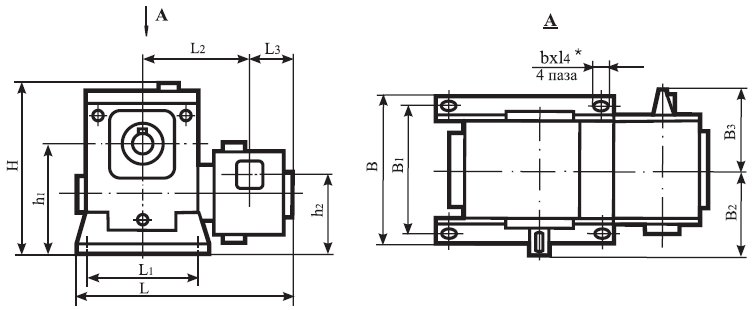

Габаритные размеры:
| Типоразмер редуктора |
L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
B2 |
B3 |
H |
h1 |
h2 |
d |
b |
| 2Ч40/63М |
349 |
180 |
179 |
60 |
20 |
197 |
165 |
100 |
100 |
223 |
145 |
122 |
- |
14 |
Размеры входных и выходных валов.
Размеры входного и выходного вала двухступенчатого редуктора соответствуют валу одноступенчатого редуктора, установленного в данную (быстроходную или тихоходную) ступень.
|
