2Ч-80

Редуктор червячный одноступенчатый универсальный 2Ч-80 является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.

Условие применения редуктора:

нагрузка постоянная и переменная, одного направления и реверсивная;
работа с периодическими остановками и длительная до 24 часов в сутки;
вращение валов в любую сторону;
частота вращения входного вала не более 1800 об/мин;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Рис 1.

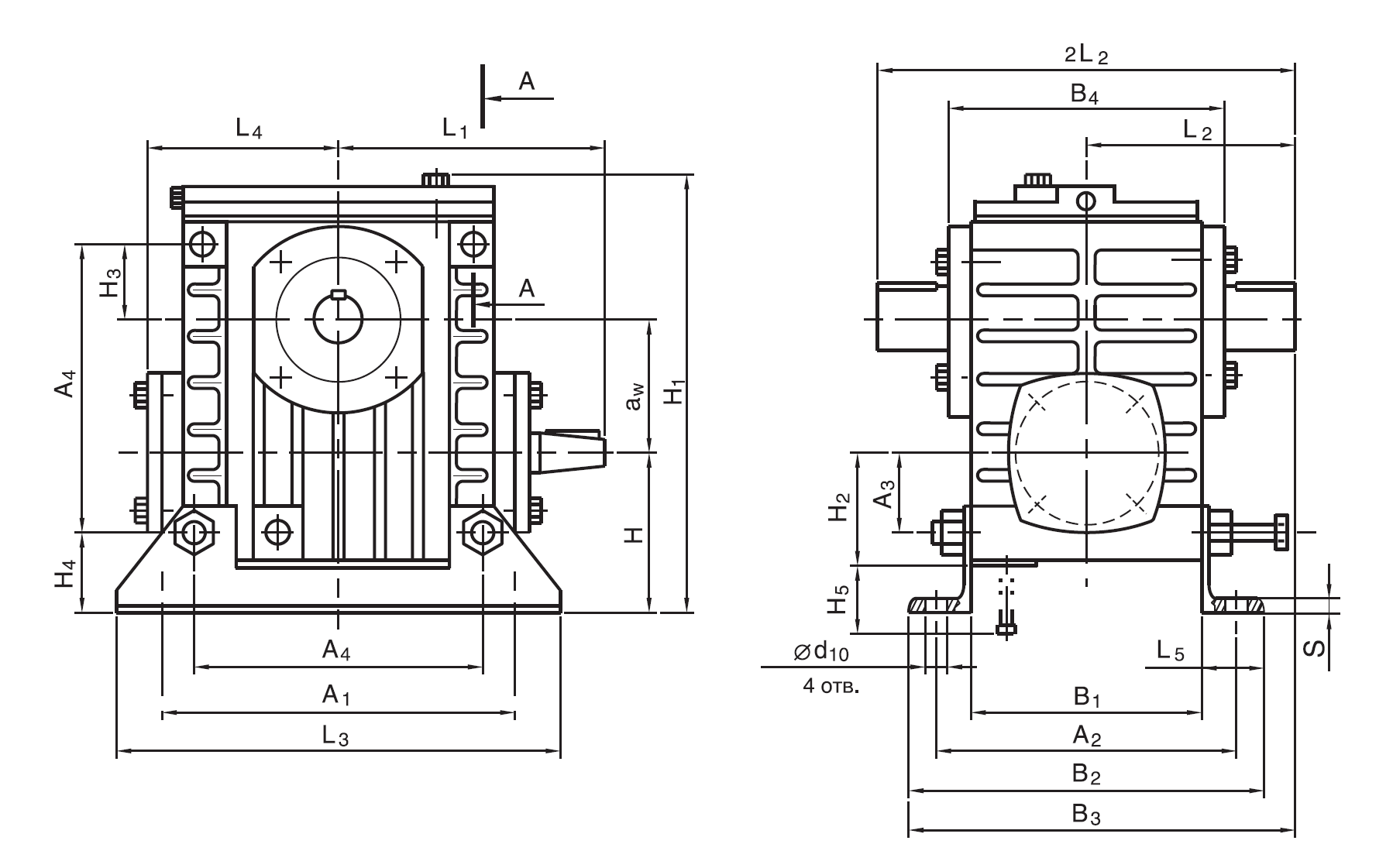

Габаритные и присоединительные размеры

Типоразмер редуктора	aw	А₁	А₂	А₃	А₄	В₁	В₂	В₃	В₄	Н	Н₁	Н₂	Н₃	Н₄
2Ч-80	80	225	185	50	180	140	212	250	165	92	267	75	50	42

Типоразмер редуктора	Н₅	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	d₂	d₃	d₄
2Ч-80	190	160	145	260	120	36	5	10	25	35	22,9	М8

Типоразмер редуктора	d₅	d₆	d₇	d₈	d₉	d₁₀	h₁	h₂	l₁	l₂	l₃	l₄	l₅	l₆
2Ч-80	M8	12,5	18	41	90	15	5	8	42	58	20	20	8	64

Типоразмер редуктора	l7	l8	s	t1	t2	эвольвентные шлицы ГОСТ 6033-80	объем масла, л	масса,кг
2Ч-80	26	116	5	3	30	40х1,5х8Н	0,5...1,0	18,6

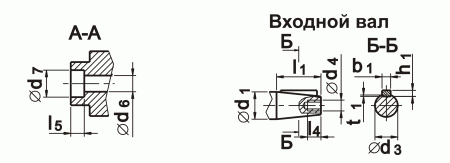

Рис 2. Входной вал

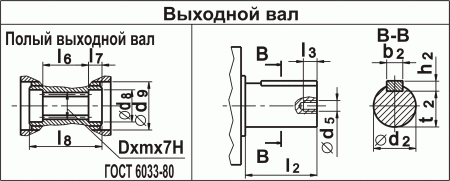

Рис 3. Выходной вал

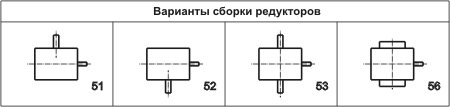

Рис 4. Варианты сборки редукторов

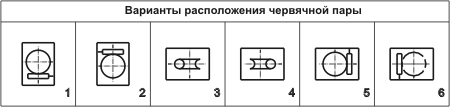

Рис 5. Варианты расположения червячной пары

Рис 6. Варианты расположения лап по плоскости

Технические характеристики

U ном.	2Ч-80
	U фак.	1500 об/мин.
	U фак.	Мт Н.м	η
8	7,75	210	0,9
10	10	190	0,89
12,5	12,25	200	0,88
16	15,5	210	0,85
20	20	210	0,83
25	25,5	210	0,82
31,5	31	260	0,77
40	39	240	0,72
50	51	240	0,71
63	64	200	0,64
80	83	170	0,61

Пример условного обозначения при заказе:

Редуктор 2Ч-80-31,5-56-2-У2 С, где:

2Ч - тип редуктора;
80 - межосевое расстояние;
31,5 - номинальное передаточное число;
56 - исполнение по варианту сборки по ГОСТ 20373-80;
2 - исполнение по схеме расположения червячной пары;
У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
С - индекс, определяющий наличие смазки "Трансол-200" в редукторе.
