Редуктор червячный двухступенчатый 1Ч2 160/80
| Передаточное число, ном. |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
| Частота вращения входного вала, об/мин |
1500 |
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
1800 |
2465
|
2090 |
2140 |
2190 |
2200 |
2480 |
2500 |
2610 |
2610 |
2760 |
2800 |
2895 |
2500 |
2570
|
2570 |
1690 |
| Подводимая расчетная мощность, кВт |
3,7 |
4,2 |
3,0 |
2,6 |
2,2 |
1,76 |
1,7 |
1,48 |
1,2 |
1,04 |
0,9 |
0,8 |
0,7 |
0,5 |
0,41 |
0,35 |
0,2 |
| КПД, % |
73 |
70 |
66 |
63 |
61 |
62 |
55 |
53 |
51 |
49 |
46 |
44 |
41 |
39 |
38 |
36 |
34 |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
520 |
| Выходной вал |
15800 |
| Корректированный уровень звуковой мощности, дБА |
83 |
| Масса, кг не более |
150 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

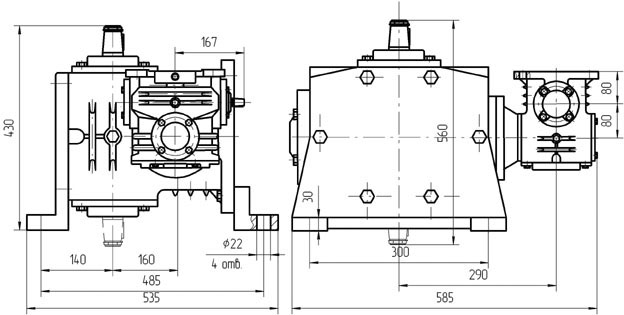

Вариант сборки 52(51,53,56), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 5

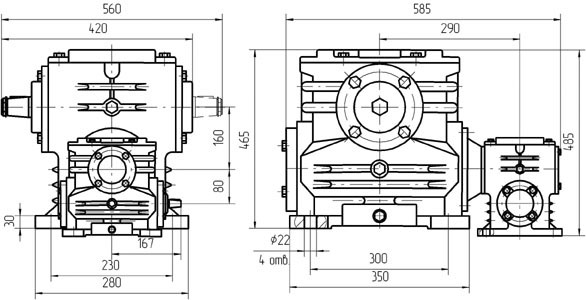

Вариант сборки 51(52,53,56), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4

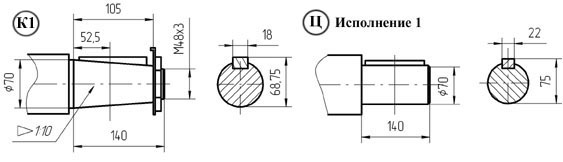

Вариант исполнения конца тихоходного вала (К1, Ц - обозначение при заказе)

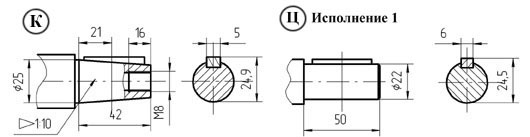

Варианты исполнения конца быстроходного вала (К, Ц - обозначение призаказе)
|
