Одноступенчатый червячный редуктор 1Ч-63
| Типоразмер редуктора |
Передаточное число U |
Мт, Н*м |
Масса редуктора, кг |
| 1Ч-63 |
8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 |
100-250 |
17 |

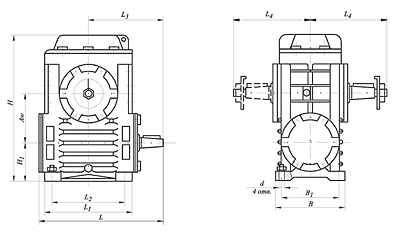

Габаритные и присоединительные размеры
| Типоразмер редуктора |
Aw |
L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
H |
H1 |
d |
d1 |
1Ч-63
|
63
|
238
|
168 |
135 |
142,5
|
161
|
165
|
130 |
207
|
69
|
14 |
18 |
| Типоразмер редуктора |
d2 |
d3 |
l |
l1 |
b |
t |
l2 |
l3 |
d4 |
d5 |
b1 |
t1 |
1Ч-63
|
-
|
20,5
|
40 |
- |
5
|
-
|
-
|
- |
-
|
-
|
- |
- |
Размеры концов валов
Схемы сборки редукторов
Варианты расположения червячной пары
Условное обозначение редуктора при заказе
Редуктор 1Ч-160-25-53-2-К-УЗ, где
1Ч - Тип редуктора
160 - Межосевое расстояние, мм
25 - Передаточное число
53 - Схема сборки
2 - Вариант расположения червячной пары
К - Исполнение конца тихоходного вала
УЗ - Климатическое исполнение и категория расмещения по ГОСТ-15150-69
Примечание:
Исполнение конца тихоходного вала может быть:
1Ч-63 - цилиндрическим - Ц, полым - П;
Ч-160 - коническим - К (стандартное исполнение), полым - П, цилиндрическим - Ц (согласовывается дополнительно при заказе).
|
