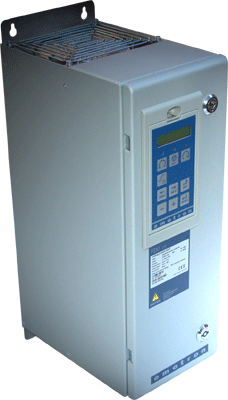

Серия преобразователей частоты FDU 2.0
Среди многочисленных встроенных функций, рассчитанных на насосное и вентиляторное применения, следует выделить следующие:
- Функция управления насосами
- Пуск вращающегося двигателя
- Встроенный ПИД регулятор
- Преодоление провалов напряжения
- 4 набора параметров
- Копирование настроек в переносную панель управления
- Оптимизацию поля
- Автоматический потенциометр
- Двойное время разгона / замедления
При необходимости преобразователи могут быть укомплектованы различными дополнительными устройствами, расширяющими их возможности:
- Плата реле
- Интерфейс последовательной связи
- Переносная панель управления
- Выносная панель управления для установки на двери шкафа
- Тормозной ключ
- Выходной дроссель
- Корпус исполнения IP54
Преобразователи Emotron FDU 2.0 не являются упрощенной модификацией других серий, они изначально разрабатывались с учетом всех возможных требований насосно - вентиляторного применения, включая мониторинг нагрузки и функции логического компаратора.
Последовательная и интуитивно понятная структура меню с возможностью применения макросов делает ввод в эксплуатацию и управление простым и быстрым.
Применение преобразователей Emotron серии FDU 2.0 дает возможность регулировки скорости двигателя и соответственно снижения потребляемой мощности, а также обеспечивает плавную работу оборудования в режимах пуска и останова, что в свою очередь увеличивает срок службы оборудования и снижает необходимость обслуживания.
Функциональность преобразователей Emotron этой серии повышает метод использования двигателя в качестве датчика. Контроль нагрузки позволяет подавать во внешнюю цепь сигналы при достижении заданного уровня максимальной и минимальной нагрузки. В частности, таким образом можно отследить обрыв приводного ремня вентилятора, кавитацию или сухой ход насоса, работу на закрытую заслонку или засоренный фильтр. Функции компаратора позволяют запрограммировать выходные реле на переключение не только при определенных состояниях, но и при любых сочетаниях событий в системе.
Специальная встроенная функция позволяет выбрать наименьший уровень шума в данной системе.
В стандартной комплектации в Emotron FDU 2.0 уже встроены пульт управления, вход для подключения термистора электродвигателя, ЕМС-фильтр, входной и выходной низкочастотные фильтры.

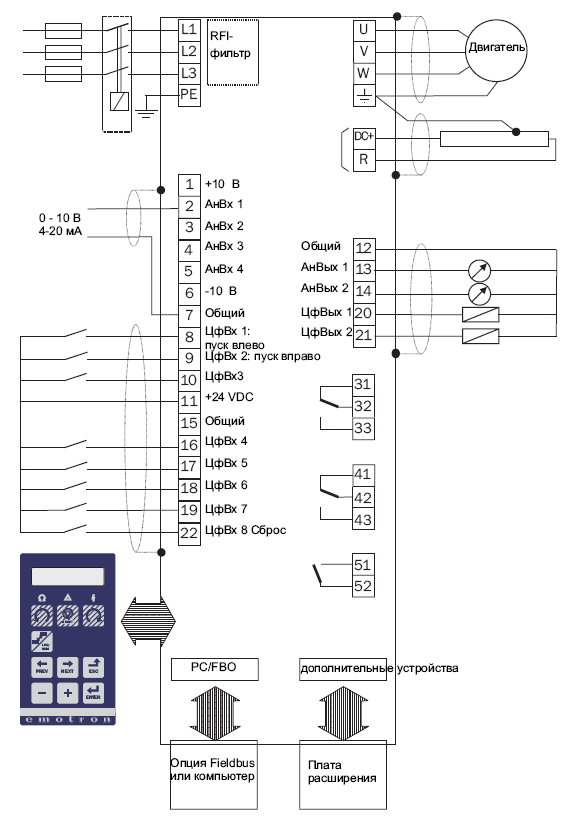

Общая схема подключения
Технические характеристики
| Тип FDU 40 |
003 |
004 |
006 |
008 |
010 |
013 |
018 |
026 |
031 |
037 |
046 |
060 |
073 |
| Ном. мощность, кВт |
0.75 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
| Ном. выходной ток, А |
2.5 |
4 |
6 |
7.5 |
9.5 |
13 |
18 |
26 |
31 |
37 |
46 |
61 |
74 |
| Ограничение тока ICL, 60 с, А |
3 |
4.8 |
7.2 |
9 |
11.4 |
15.6 |
22 |
31 |
37 |
44 |
55 |
73 |
89 |
| Входной ток, А |
2.2 |
3.5 |
5.2 |
6.5 |
8.2 |
11.4 |
16 |
23 |
28 |
35 |
42 |
57 |
69 |
| Снижение мощности, %/°С |
Снижение мощности не требуется |
-2.5 до +10°С |
-2.5 до +10 °С |
| Степень защиты |
IP 20, IP 54 |
IP 54 |
IP 20, IP 54 |
| Размер |
X1 |
S2 |
X2 |
| Размеры, В х Ш х Г, мм |
350 (400)x220x150 |
470 (530)x176x272 |
530 (590)x176x272 |
| Вес, кг |
10 |
19 |
26 |
| Тип FDU 48 |
-90 |
-109 |
-146 |
-175 |
-210 |
-250 |
| Ном. мощность, кВт |
45 |
55 |
75 |
90 |
110 |
132 |
| Ном. выходной ток, А |
90 |
109 |
146 |
175 |
210 |
250 |
| Ограничение тока ICL, 60 с, А |
108 |
131 |
175 |
210 |
252 |
300 |
| Входной ток, А |
85 |
102 |
137 |
164 |
197 |
235 |
| Снижение мощности, %/°С |
не треб. |
не треб. |
-2.5 до +3 °С |
-2.5 до +10 °С |
не треб. |
-2.5 до +3 °С |
| Степень защиты |
IP 54 |
| Размер |
E |
F |
| Размеры, В х Ш х Г, мм |
959x285x312 |
959x345x312 |
| Вес, кг |
56 |
74 |
| Общие данные серии FDU |
| Напряжение питания (В) |
FDU40 - 380-415 +10%/-15% (возможно перепрограммирование на 220В + 10%/-15%)
FDU48 - 380-480 +10%/-15%
FDU50 - 440-525 +10%/-15% |
| Частота сети (Гц) |
45/65 |
| Выходная частота (Гц) |
0-400 |
| Выходное напряжение (В) |
0 - напряжение сети |
| Уровень шума (dB(A)) |
≤ 70 |
| Относ. влажность (%) |
0-90 (без конденсата) |
| Атмосферное давл. (кПа) |
86-106 |
| Вибрация |
EN60068-2-6 Fc: 10-150 Гц; 0.075 мм/1g |
| Охлаждение |
Принудительное, автоматическое |
| Коэф. мощности по входу |
0.95 |
| Цифровые входы (8х) |
Входное напряжение “1”:
Входное напряжение “0”:
Макс. входн. напряжение:
Входное сопротивление:
Задержка сигнала: |
> 9 B
< 4 B
30 B
< 3.3 B: 4.7 кОм; > 3.3 B: 3.6 кОм
≤ 8мс |
| Аналоговые входы (2х) |
Входное напряжение/ток:
Макс. вход. напряжение:
Входное сопротивление:
Разрешение:
Аппаратная погрешность:
Нелинейность: |
+10 В/+20мА (перемычка)
+30 В
20 кОм (напряжение); 250 Ом (ток)
11 бит + знаковый бит
1% тип. +1 млад. разр./шкалу
1 млад. разр. |
| Цифровые выходы (2х) |
Входное напряжение “1”:
Открытое напряжение “1”:
Выходное напряжение:
Ток короткого замыкания: |
20 В, 50 мА
> 23 B
< 1 B, 50 мА
100 мА макс. |
| Аналоговые выходы (2х) |
Входное напряжение/ток:
Макс. вход. напряжение:
Ток короткого замыкания:
Входное сопротивление:
Разрешение:
Аппаратная погрешность:
Ошибка при 0 и полной шкале:
Нелинейность: |
+10 В/+20мА (перемычка)
+15 В@ 5мА длительно
+15мА (напряжение); 140мА (ток)
10 Ом (напряжение)
An Out 1: 10 бит; An Out 2: 8 бит
1.9% тип./шкалу (напр.); 2.4% тип./шкалу (ток)
3 ед. млад. разр.
3 ед. млад. разр. |
| Реле (2х) |
Переключающие контакты до 2 А |
| Сигнальная земля (2х) |
|
| Напряжение питания +10В для сигнальных цепей |
Ток:
Ток короткого замыкания: |
10мА мак. @ 10 B
30 мА |
| Напряжение питания +24В для сигнальных цепей |
Ток: |
10мА защита от КЗ |
| Напряжение питания -10В для сигнальных цепей |
Ток:
Ток короткого замыкания: |
10мА мак. @ 10 B
30 мА |
| Память ошибок |
Запись 10 последних ошибок. Возможность очистки. |
| Время разгона/торможения |
0,01.3600 |

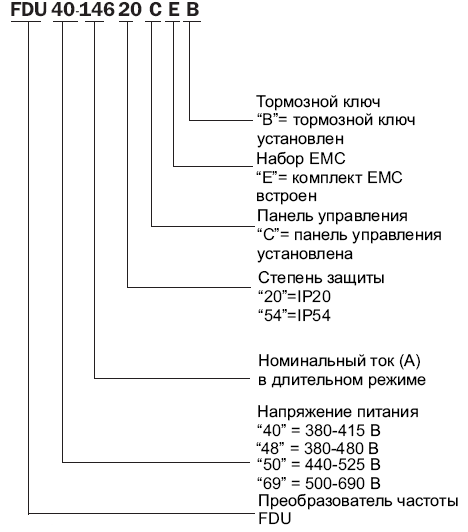

Маркировка
|
