Редуктор цилиндрический горизонтальный двухступенчатый РМ-850
Назначение.
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250; РМ-350; PM-400; РМ-500; Р650; РМ-750; РМ-850; PM-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условия применения редукторов.
нагрузка постоянная и переменная, одного направления и реверсивная;
работа длительная или с периодическими остановками, вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин.;
температура внешней среды от минус 40? до плюс 50?С;
повышенная запыленность, неагрессивная среда;
климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.
Варианты сборки редукторов типа 1ЦУ.
I - с концами валов под муфты, в виде части зубчатой муфты ;
II - с концами под муфты;
Технические характеристики.
| Частота вращения входного вала об/мин |
PБmax
|
PТmax |
PMmax |
| 600 |
14,0
|
150 |
163,2
|
| 750 |
13,0
|
137
|
152,2
|
| 1000 |
11,5
|
124
|
137,8 |
| 1250 |
10,5
|
119
|
127,8
|
| 1500 |
9,9
|
111 |
124,4
|
Условные обозначения:
PБmax - максимально допустимая консольная нагрузка на входном валу, кН;
PТmax - максимально допустимая консольная нагрузка на выходном валу, кН;
PMmax - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.
Зависимость номинального крутящего момента от частоты вращения входного вала.
| Частота вращения вх. вала, об/мин |
Режим работы |
Номинальный крутящий момент , Нм |
| РМ-850 |
| Передаточное число |
номин. |
50,00
|
40,0 |
31,50 |
22,40 |
20,00 |
16,00 |
12,50 |
10,00 |
8,00 |
| фактич. |
48,57
|
40,17 |
31,50 |
23,34 |
20,49 |
15,75 |
12,64 |
10,35 |
8,23 |
| 600 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
65739
34029
29776
25135
10131
|
65883
33901
29423
24946
9403
|
62197
36616
31600
27086
10032
|
62809
34935
30475
25644
10220
|
62317
35237
30669
26102
10114
|
58936
36114
31349
26584
10784
|
57362
34619
30191
25561
10768
|
56034
33291
29006
24556
10877
|
55041
31714
27520
23327
10877
|
| 750 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
65584
34029
29389
25058
9404
|
64987
33773
29168
24818
9160
|
62999
35312
30898
26082
10032
|
62437
34489
30029
25570
9960
|
61339
34193
29756
25318
10049
|
58184
34910
30296
24076
10834
|
56356
32203
28017
23830
10788
|
54716
31115
27028
22941
9888
|
51895
26904
24113
20444
3565
|
| 1000 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
64965
33875
29234
25058
9884
|
64092
33005
28784
24562
9211
|
61695
34609
30095
25581
9931
|
60207
33003
28766
24529
10035
|
59707
31713
27602
23491
9984
|
55676
29042
25280
21518
10834
|
54343
28500
24756
21013
9903
|
|
|
| 1250 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
64223
33039
28956
24501
9132
|
62941
32238
27939
23641
9211
|
60190
30577
26724
22872
9992
|
58869
30683
26759
22834
9990
|
57945
30695
26780
22708
10023
|
|
|
|
|
| 1500 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
63418
31864
27842
23511
9157
|
61405
31214
27121
23027
9083
|
60190
27487
23875
20264
10032
|
57234
27651
24083
20515
10109
|
|
|
|
|
|

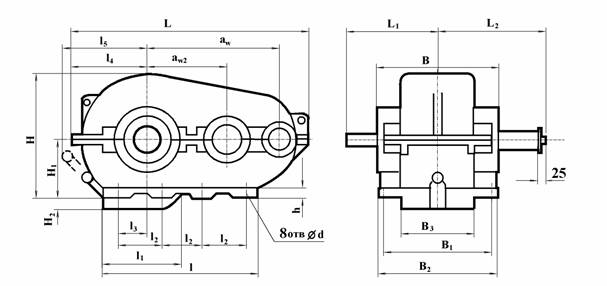

Габаритные и присоединительные размеры.
| Тип |
aw |
aw2 |
L |
l1 |
L2
|
l |
l1 |
l2 |
l3 |
l4 |
Масса, кг |
| РМ-850 |
850
|
500 |
1632
|
510
|
550
|
1100
|
610 |
300
|
205 |
546 |
1230 |
| Тип |
l5 |
B |
B1 |
B2 |
B3
|
H |
H1 |
H2 |
h
|
d |
Масса, кг |
| РМ-850 |
530
|
580
|
520
|
580
|
408 |
875 |
400 |
105 |
35
|
32 |
1230 |
Размеры концов входных валов.
(возможно изготовление концов валов под заказ)
| Тип |
d |
d1 |
d3 |
d4
(не более)
|
l |
l1 |
b |
h |
t |
| РМ-850 |
90
|
83,50 |
М64x4
|
130 |
170 |
130 |
22 |
14 |
9
|
Размеры концов выходных валов.
- под муфты
| Тип |
d m6 |
d1 |
b |
l |
t |
| РМ-850 |
130
|
150
|
32
|
200 |
141
|
- в виде зубчатой муфты
| Тип |
m
|
z |
b |
L |
L1
(не менее)
|
k |
B
|
d F7 |
d1 f9 |
| РМ-850 |
8
|
54 |
50
|
73 |
22 |
40
|
78 |
190
|
260
|
|
