РК 500М

Редуктор цилиндрический горизонтальный двухступенчатый РК-500М

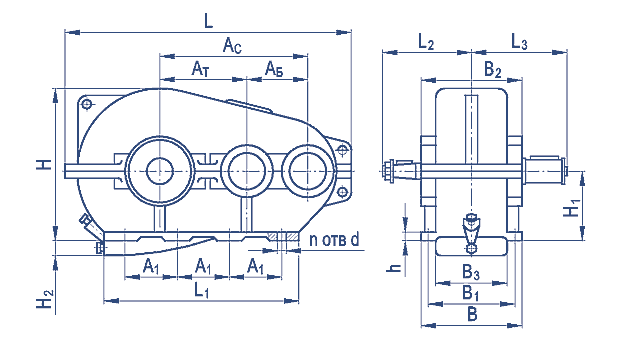

Габаритные присоединительные размеры.

Типоразмер редуктора	АС	АБ	АТ	А1	В	В1	В2	В3	Н	Н1	Н2	h	L	L1	L2	L3	d	n,шт	Масса,кг
РК 500М	850	350	500	300	580	520	580	408	875	400	105	35	1640	1120	510	550	32	8	1230

Технические характеристики.

Типоразмер редуктора	Передаточное отношение	Частота вращения входного вала мин-1	Мощность на входном валу, кВт
РК 500М	8; 10; 12,5; 16;  20; 22,4; 31,5; 40; 5	от 1500 до 600	8770... 10040

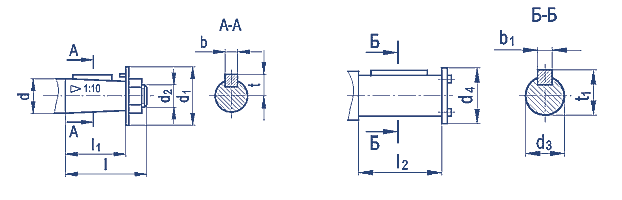

Размеры концов валов.

Типоразмер редуктора	d	d1	d2	l	l1	b	t	d3	d4	l2	b1	t1
РК 500М	90	130	М64Х4	170	130	22	46,75	130	150	200	32	141

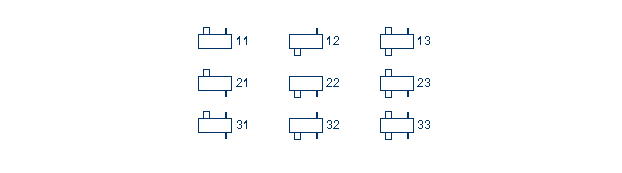

Варианты сборки редукторов.
