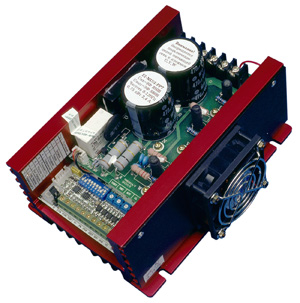

Преобразователи серии EI-MINI
Бескорпусные преобразователи малой мощности от 0,4 до 1,5 кВт
Технические характеристики
- Функция реверса
- 2-проводное или 3- проводное управление
- Цифровой выход для диагностики привода
- Постоянный или переменный вращающий момент характеристики U/f
- Максимальная частота 100 Гц
- Источник питания +15 В для внешних приборов
- Внешние входы для управления и сброса ошибки
- Электронная защита двигателя от перегрузок
Краткие технические характеристики преобразователей серии EI-MINI
|
Характеристики
|
Модель EI-MINI-
|
|
LP2
|
LP4
|
LP7
|
FP7
|
F1P5
|
|
Напряжение питающей сети
|
1 ф, 200 – 240 В
|
3 ф, 380 – 440 В
|
|
Частота сети, Гц
|
45 – 60 Hz
|
|
Выходная мощность, кВт
|
0,2
|
0,4
|
0,75
|
0,75
|
1,5
|
|
Выходное напряжение, В
|
Трехфазное от 0 до U входного
|
|
Выходная частота, Гц
|
От 6 до 50/60 или до 100/120
|
|
Номинальный выходной ток, А
|
1,5
|
2,4
|
4
|
2,4
|
4
|
|
Максимально допустимый ток, А (150% Iном в течение 60 с)
|
2,2
|
3,6
|
6
|
3,6
|
6
|
|
Несущая частота ШИМ, кГц
|
16
|
8 или 16
|
|
Режимы управления
|
2-х или 3-х проводное
|
|
Режимы торможения
|
Плавный останов, инерционный останов или торможение постоянным током
|
|
Нагрузка
|
С постоянным моментом или с вентиляторной характеристикой
|
|
Степень защиты
|
IP00
|
|
Условия эксплуатации:
|
|
|
Рабочая температура
|
От 0 до + 50°С
|
|
Температура хранения
|
От - 40 до + 65°С
|
|
Относительная влажность
|
не более 93%, отсутствие конденсата
|
|
Вибрация
|
не более 5,9 м/с2 в диапазоне от 10 до 50 Гц.
|
|
Прочие условия
|
Отсутствие горючих газов, частиц пыли, коррозионных газов, смазки и агрессивных веществ.
|
Таблица габаритных размеров и весов для моделей EI-MINI
|
Мощность, кВт
|
Габариты, мм
Ш х В х Г
|
Вес, кг
|
|
0,4 - 0,75 (220 В)
|
127 х 140 х 85
|
1,2
|
|
0,75 – 1,5 (380 В)
|
127 х 175 х 85
|
1,6
|
|
