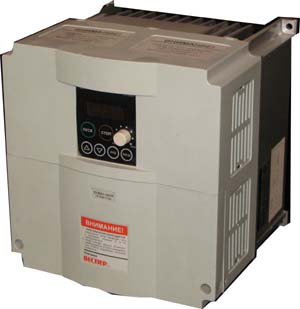

Параметр
|
Содержание
|
|
Класс по входному напряжению
|
Трехфазный вход 380 В / Однофазный вход 220 В
|
|
Максимальная мощность применяемого
электродвигателя, кВт
|
0,75
|
1,5
|
2,2
|
3,7
|
5,5
|
7,5
|
11
|
|
Модель
|
Тип
|
Модели EI - 8001
|
|
Вход 3ф 380 В
|
001H
|
002H
|
003H
|
005H
|
007H
|
010H
|
015H
|
|
Вход 1ф 220 В
|
S1L
|
S2L
|
S3L
|
-
|
-
|
-
|
-
|
|
Выходные
хар-ки
|
Мощность преобразователя, кВА
|
1
|
2
|
3
|
5
|
7,5
|
10
|
15
|
|
Номинальный выходной ток, А
|
Вход 3ф
380 В
|
2,1
|
3,7
|
5,3
|
9,2
|
11,8
|
16
|
22
|
|
Вход 1ф
220 В
|
3,6
|
6.8
|
9,6
|
-
|
-
|
-
|
-
|
|
Сеть питания
|
Номинальное входное напряжение и частота
|
Трехфазное 380...460 В – 50/60 Гц
Однофазное 200...230 В - 50/60 Гц.
|
|
Допустимая флуктуация
|
Напряжение + 10% -15%. Частота ± 5%
|
|
Хар-ки управления
|
Метод управления
|
Синусоидальная широтно-импульсная модуляция
|
|
Номинальное выходное напряжение
|
Номинальное выходное напряжение обеспечивается на уровне 100% входного напряжения (получение выходного напряжения больше входного невозможно).
|
|
Номинальная выходная частота
|
От 1,2 до 320 Гц.
|
|
Разрешение частотной уставки
|
0,1 Гц
|
|
Точность поддержания частоты
|
Аналоговая уставка: ±0,5% максимальной выходной частоты (при 25 °С ±10 °С).
|
|
Характеристики соотношения напряжение/частота
|
Заводская уставка - для управления вектором потока с разомкнутым циклом для большинства применений с постоянным крутящим моментом. Настройка для специальных применений.
|
|
Основные функции управления
|
Величина обратной связи по частоте
|
Заводская уставка, настраивается для применений с высоким моментом сопротивления, инерции, или электродвигателей с укороченным циклом управления.
|
|
Компенсация скольжения
|
Автоматическая. Функция может быть запрещена или изменена с целью частотной компенсации.
|
|
Максимальный переходной момент
|
150% от номинального крутящего момента.
|
|
Момент торможения
|
30 % от номинального крутящего момента двигателя без тормозного резистора, 150 % - с тормозным резистором.
|
|
Токовая перегрузка
|
150 % от номинального тока в течение 60с.
|
|
Сигнал частотной уставки
|
От внутреннего потенциометра на передней панели, от внешнего потенциометра 1 …10 кОм с помощью клемм управления. Управляющее напряжение 0...10 В постоянного тока (входное сопротивление 30 кОм). Токовый управляющий сигнал от 4 до 20 мА (входное сопротивление 400 Ом). Оптимальные характеристики (смещение, величина) могут быть выбраны с помощью уставок (2 значения).
|
|
Управление обратной связью
|
Настраиваемое по пропорциональной (P) и интегральной (I) величинам.
|
|
Спецификация
|
Медленное вращение
|
Одна ступень.
|
|
Несущая частота ШИМ
|
Настраивается интервале от 2,2 кГц до 12 кГц. Заводская уставка 8 кГц.
|
|
Время разгона и торможения
|
Независимые и настраиваемые временные интервалы от 0,1 до 3600 с шагом 0,1 с. При перегрузке настройка временного интервала автоматическая.
|
|
Хар-ки управления
|
Повторное включение после аварийного отключения
|
После проверки основных компонентов может быть реализован повторный пуск с учетом защитных функций преобразователя.
|
|
Торможение при останове
|
Инжекционное торможение постоянным током:
- включение постоянного тока от логических входных клемм. Постоянный ток автоматически регулируется в течение 0...25 с или также по истечении этого времени.
- автоматическая подача тормозного тока при уменьшении частоты до 0,5 Гц.
|
|

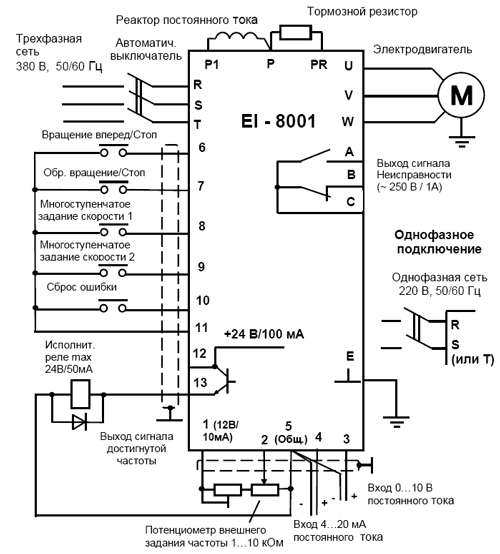

Выбор функций
входных клемм
|
Выбор и переуставка входных сигналов на вращение вперед, обратное вращение, задание скорости.
|
|
Выбор функций
выходных клемм
|
Индикация достигнутой скорости во время вращения.
|
|
Сигнал неисправности
|
Контактный выход (250 В переменного тока - 1А, 30 В постоянного ток а - 1А).
|
|
Защитные функции
|
Защита и безопасность преобразователя
|
- Электрическая изоляция между силовыми и управляющими цепями (входы , выходы, источники питания).
- Защита от токов короткого замыкания
- Термозащита от чрезмерного перегрева и токовых перегрузок.
- Пониженное и чрезмерное напряжение источника питания.
- Перенапряжение во время торможения.
|
|
Защита электродвигателя
|
В преобразователь введена интегральная тепловая защита.
|
|
Окружающая среда
|
Рекомендуемая окружающая среда
|
Использовать внутри помещения. Высота менее 1000 м. Не должно быть прямого солнечного освещения, коррозийных и взрывчатых газов или паров. Вибрация 5,9 м/с2 (0,6 G ) или менее (от 10 до 50 Гц).
|
|
Температура и относительная влажность окружающей среды
|
От -10 до + 40 °С, 93% (отсутствие конденсации).
|
|
Степень защиты
|
IP 20. Степень защиты по ГОСТ 14254-96
|
|
Охлаждение
|
Принудительное воздушное охлаждение (встроенное).
|
