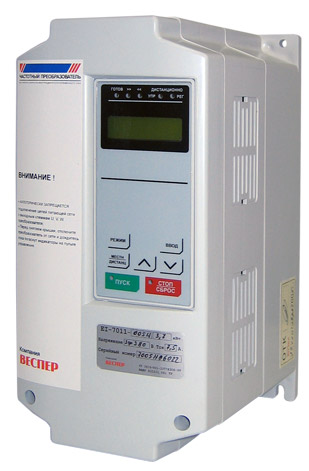

Модель EI – 7011 -
|
001H
|
002H
|
003H
|
005H
|
007H
|
010H
|
015H
|
020H
|
025H
|
030H
|
040H
|
050H
|
060H
|
075H
|
100H
|
125Н
|
150H
|
175H
|
200Н
|
250H
|
300H
|
400H
|
|
Максимальная выходная мощность (мощность применяемого
электродвигателя), кВт
|
1,1
|
1,5
|
2,2
|
3,7
|
5,5
|
7,5
|
11
|
15
|
18,5
|
22
|
30
|
37
|
45
|
55
|
75
|
93
|
110
|
132
|
160
|
185
|
220
|
315
|
|
Выходные
хар-ки
|
Полная мощность
преобразователя, кВА
|
1
|
2
|
3
|
5
|
7,5
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
75
|
100
|
125
|
150
|
175
|
200
|
250
|
300
|
400
|
|
Номинальный выходной ток, А
|
3,4
|
4,8
|
6,2
|
8
|
14
|
18
|
27
|
34
|
41
|
48
|
65
|
80
|
96
|
128
|
150
|
195
|
224
|
270
|
302
|
340
|
450
|
605
|
|
Максимальное выходное
напряжение
|
Трехфазное 380…460 В (пропорционально входному напряжению)
|
|
Номинальная выходная частота
|
Вплоть до 400 Гц (достигается посредством программирования)
|
|
Источник
питания
|
Номинальное входное напряжение и частота
|
Трехфазное 380…460 В 50/60 Гц
|
|
Допустимые колебания
входного напряжения
|
+ 10%, - 15%
|
|
Допустимые колебания частоты входного напряжения
|
± 5%
|
|
Хар-ки цепи управления
|
Метод управления
|
Синусоидальная широтно-импульсная модуляция
|
|
Диапазон управления по частоте
|
от 0,1 до 400 Гц
|
|
Точность частотных режимов
|
Цифровая команда:± 0,01% (от - 10°С до + 40°С)
|
|
Аналоговая команда: ± 0,1% (при 25°С ± 10°С)
|
|
Разрешающая способность
по частоте
|
Устанавливается уставкой константы в цифровой форме: 0,1 Гц
|
|
Устанавливается в аналоговой форме: 0,1 Гц
|
|
Разрешение по выходной
частоте
|
0,1 Гц
|
|
Запас по перегрузке
|
120% от номинального выходного тока в течение 1 мин
|
|
Аналоговый вход
задания частоты
|
от 0 до + 10 В ( 20 кОм ), от 4 до 20 мА ( 250 Ом )
|
|
Время разгона/торможения
|
от 0,0 до 3600 с (времена разгона/торможения имеют независимые уставки)
|
|
Тормозящий крутящий момент
|
Порядка 20% без тормозного резистора, с внешним тормозным резистором - 100 %
|
|
Тормозной прерыватель
|
Встроен в преобразователь (для моделей до 15 кВт включительно).
|
Внешний тормозной прерыватель (18,5 … 315 кВт)
|
|
Число возможных соотношений U/f
|
Пятнадцать встроенных соотношений U/f, одно - программируемое без ограничения по напряжению; одно - программируемое с ограничением по напряжению
|
|
Защитные функции
|
Защита двигателя от перегрузки
|
Защищен с помощью электронного термического реле перегрузки
|
|
Мгновенная перегрузка по току
|
Выходное силовое переменное напряжение мгновенно отключается при токе порядка 180 % от номинального тока преобразователя
|
|
Перегрузка
|
Выходное силовое переменное напряжение отключается через 1 минуту работы при 120% от номинального тока преобразователя
|
|
Перегрузка по напряжению
|
Выходное силовое переменное напряжение отключается, если напряжение на шине постоянного тока преобразователя превышает 820 В
|
|
Недостаточное напряжение
|
Выходное силовое переменное напряжение отключается, если напряжение на шине постоянного тока преобразователя упало до 380 В или ниже
|
|
Кратковременное отключение питания
|
Немедленное отключение выходного силового напряжения при кратковременном прекращении подачи питания на 15 мс и более (заводское значение). Возможно возобновление управления после возобновления подачи напряжения при его прекращении на время не более 2 с (от 0,75 до 75 кВт).
|
Немедленное отключение выходного силового напряжения при прекращении подачи питания (от 93 до 315 кВт).
|
|
Перегрев
радиатора-теплоотвода
|
Защищен термистором
|
|
Предотвращение срыва
вращения
|
Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью
|
|
Защита от токов утечек
|
Защищен электронной цепью (нарушение баланса выходных токов)
|
|
Индикация заряда шины
|
Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
|
|
Окружающая среда
|
Температура окружающей среды
|
от - 10°С до + 40°С (для исполнения в пластмассовом корпусе)
от - 10°С до + 45°С (для исполнения в металлическом корпусе)
|
|
Влажность
|
Относительная влажность не более 90%
|
|
Температура хранения
|
от - 20°С до + 60°С
|
|
Предназначен для эксплуатации
|
Внутри помещения , защищенного от коррозионных газов и пыли
|
|
Высотность
|
Не более 1000 м
|
|
Вибрация
|
от 9,81 м/c2 (1g) при менее, чем 20 Гц , до 1,96 м/c2 (0,2g) от 20 до 50 Гц
|
