Преобразователи Е3-8100

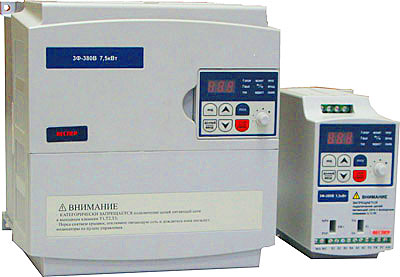

Компактные преобразователи частоты для общепромышленного применения Е3-8100

Новая серия преобразователей включает модель Е3-8100 для маломощных приводов и ее бюджетную версию Е3-8100К.

Модели Е3-8100 и Е3-8100К могут использоваться для управления приводами в большинстве общепромышленных механизмов. Они идеально подходят в тех случаях, когда требуется максимальная производительность, небольшие габариты преобразователя и низкая цена.

Технические характеристики:

Диапазон мощностей 0,2 кВт - 7,5 кВт.

Выходная частота 0,1 - 400 Гц.

Улучшенный алгоритм управления U/f, обеспечивающий низкий шум двигателя и высокий пусковой момент.

Оптимальное управление моментом двигателя для любых нагрузок.

Мониторинг и управление по RS - 422/485 с возможностью подключения до 32 преобразователей в локальную сеть.

Программирование группы преобразователей с помощью съемного пульта.

Быстродействующая защита от кратковременных перегрузок, работающая без отключения двигателя.

Питание 220/380 В, 50 Гц.

Краткие технические характеристики преобразователей серии E3-8100

Класс напряжения

1ф 220 В

3ф 380 В

Модель Е3-8100-

001H

002H

003H

005H

007H

010H

Модель Е3-8100К-

SP25L

SP5L

S1L

S2L

0Р5Н

001H

002H

Мощность применяемого
двигателя, кВт

0,2

0,4

0,75

1,5

0,4

0,75

1,5

2,2

3,7

5,5

7,5

Выходные хар-ки

Номинальный выходной ток (А)

1,6

1,8

2,5

Макс. выходное напряжение (В)

3-фазное 220В
(пропорционально входному напряжению)

3-фазное 380В
(пропорционально входному напряжению)

Макс. выходная частота (Гц)

400 Гц (программируемая)

Источник питания

Номинальное входное напряжение и частота

1-фазное 200~240В 50/60 Гц

3-фазное 380~460В 50/60 Гц

Допустимое отклонение напряжения

-15 ~ +10%

Допустимое отклонение частоты

±5%

Хар-ки управления

Метод управления

Синусоидальный ШИМ (Управление U/F)

Диапазон частот

0,1 ~ 400 Гц

Точность поддержания частоты (в диапазоне температур)

Цифровое задание: ± 0,01% (-10 °С ~ +50 °С)

Аналоговое задание: ± 0,5% (25 °С ±10 °С)

Разрешение задания частоты

Цифровое задание: 0,1 Гц (до 100 Гц); 1 Гц (свыше 100 Гц)

Аналоговое задание: 1/1000 от максимальной выходной частоты

Разрешение выходной частоты

0,1 Гц (до 100 Гц); 1 Гц (свыше 100 Гц)

Перегрузочная способность

150% от номинального выходного тока в течение 1 минуты (интегральная зависимость)

Сигнал задания частоты

0 ~ +10В (20 кОм), 4~20мА (250 Ом), 0~20мА (250 Ом)

Время разгона/торможения

0,0~999 с (независимая установка двух времен разгона / торможения)

Тормозной момент

Е3-8100: не более 20% (без тормозного резистора);

не более150% (с внешним тормозным резистором, тормозной прерыватель встроен)

Е3-8100К: не более 20% (подключение внешнего тормозного резистора невозможно)

Зависимость U/F

Одна программируемая характеристика

Защитные функции

Защита от перегрузки двигателя

Реле электронной тепловой защиты

Мгновенная перегрузка по току

Останов выбегом при токе около 200% от номинального тока преобразователя

Перегрузка

Останов выбегом при токе около 150% от номинального тока преобразователя в течение 1 мин.

Перенапряжение

Останов выбегом при напряжении цепи постоянного тока более 410В (класс 220В)

Останов выбегом при напряжении цепи постоянного тока более 820В (класс 380В)

Пониженное напряжение

Останов выбегом при напряжении цепи постоянного тока менее 200В (класс 220В)

Останов выбегом при напряжении цепи постоянного тока менее 400В (класс 380В)

Кратковременное отключение питания

Выбор следующих возможностей: Останов при отсутствии питания дольше 15 мс

Продолжение работы при отсутствии питания менее 0.5 с

Перегрев радиаторов охлаждения

Электронная защита

Уровень предотвращения срыва

Раздельная установка для разгона / работы / торможения

Неисправность вентилятора

Электронная защита (определение блокировки вентилятора)

Неисправность заземления

Электронная защита (уровень превышения тока)

Индикация заряда

ВКЛ при напряжении в цепи постоянного тока выше 50В

Многофункциональные дискретные входы

Четыре входа. Функции:

Вперед/назад (2х и 3х-проводное управление), внешний сигнал неисправности и блокировки, сброс ошибки, 8 фиксированных скоростей, шаговая скорость, выбор времени разгона/торможения, поиск скорости, прекращение разгона/торможения, местное/дистанционное управление, аварийный останов, команды БОЛЬШЕ/МЕНЬШЕ.

Многофункциональный дискретный выход

Один выход. Функции:

Авария, работа, нулевая скорость, заданная частота, определение частоты (выходная частота или заданное значение), перегрузка по моменту, предупреждение, отключение выхода, готовность, сброс ошибки, пониженное напряжение, обратное вращение, определение скорости.

Стандартные функции

Компенсация момента, компенсация скольжения, ток/время торможения постоянным током при пуске и останове, задание частоты при помощи встроенного потенциометра.

Управление по протоколу MODBUS (RS-485/422, до 19.2 кб/с) – только в Е3-8100. Копирование параметров – только в Е3-8100 при использовании ПУ-8100П (опция)

Пульт управления:

встроенный – в Е3-8100К

съемный ПУ-8100 – в Е3-8100

съемный ПУ-8100П (опция)- в Е3-8100

Функции: отображение и установка задания частоты, выходной частоты, изменение параметров, пуск / стоп.

Дополнительно в ПУ-8100П: копирование параметров

Клеммы

Силовая цепь: винтовые клеммы

Цепь управления: винтовые клеммы

Исполнение

IP20

Охлаждение

Принудительное воздушное

Окружающая среда

Окружающая температура

Открытая установка -10°С ~ +50°С

Влажность

Не более 90% (без конденсата)

Температура хранения

-20°С ~ +60°С

Расположение

Внутри помещения (без агрессивных газов и пыли)

Высота над уровнем моря

не более 1000 м

Вибрация

До 9.8 м/с² (1G) при 10~20 Гц

До 2 м/с² (0.2G) при 20~50 Гц

Преобразователь частоты Е3-8100 является базовой моделью.
Преобразователь частоты Е3-8100К имеет следующие основные отличия:

несъемный пульт управления;

отсутствие функции копирования параметров преобразователя;

отсутствие встроенного тормозного прерывателя;

отсутствие интерфейса RS-485/422.

Преобразователь Е3-8100 в стандартном варианте поставки имеет съемный пульт управления ПУ-8100.
Опциональный пульт управления ПУ-8100П дополнительно имеет функцию копирования параметров преобразователя.

Таблица габаритных размеров и весов для моделей E3-8100

Модель преобразователя

Мощность, кВт

Габариты, мм

Ш х В х Г

Вес, кг

Е3-8100К

0,2 - 1,5 (220 В)

0,4 (380 В)

68 х 132 х 128

0,75

Е3-8100

0,75

98 х 130 х 131

0,9

1,5

129 х 130 х 153

1,5

2,2 – 3,7

150 х 130 х 155

1,8

5,5 – 7,5

187 х 198 х 186

5,0

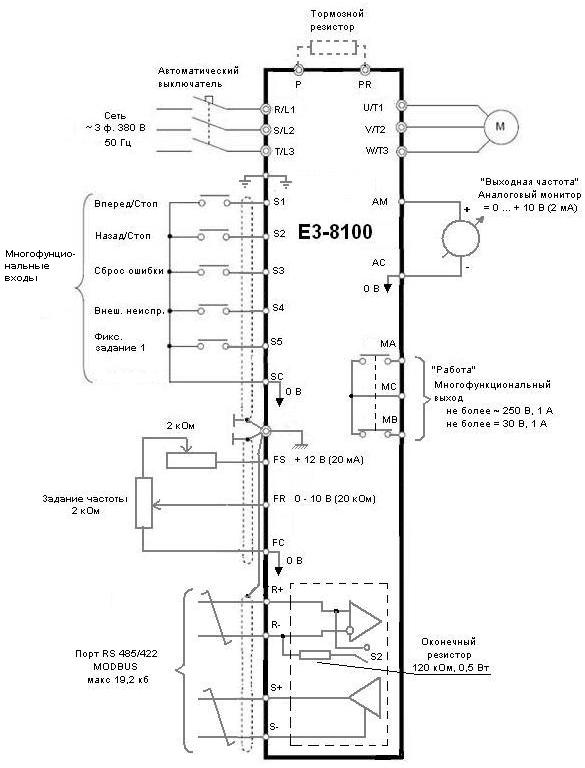

Схема подключения Е3-8100
