Преобразователи частоты Vacon 10

Преобразователи частоты Vacon 10

Интеллектуальное устройство преобразователя позволяет легко приспособить его для любых условий эксплуатации в соответствии с требованиями потребителя. Его уникальная интерфейсная плата может предоставить несколько вариантов заводских интерфейсов, а также возможность применения пользовательских настроек. Vacon 10 Machinery специально создан для применений в различных областях промышленности.

Преобразователи Vacon новой серии являются самыми компактными приводами на рынке продукции. Малые размеры позволяют использовать Vacon 10 в случаях, когда экономия места имеет первостепенное значение. Несмотря на минимальные размеры, Vacon 10 имеет встроенный ЭMC фильтр, а также интеллектуальную навигацию и удобный пользовательский интерфейс. К тому же конструкция преобразователя позволяет пользователю при необходимости устанавливать собственный интерфейс.

Vacon 10 Machinery подходит для промышленного применения благодаря своему удобному интерфейсу, который с помощью небольших модификаций способен решить самый широкий круг задач. Этот преобразователь также займет своё место в качестве универсального, укомплектованного привода со стандартными интерфейсами Vacon, предлагающих одну из систем связи, например Modbus, в качестве стандартной.

Характеристики

• минимальные размеры
• возможность установки блоков преобразователей в ряд
• применение пакета для разработки прикладных программ по индивидуальным требованиям пользователя Vacon NC61131-3 Engineering
• встроенные ЭMC фильтры делают устройство пригодным для использования в коммерческих и промышленных сетях
• стандартная поставка в корпусе IP20
• стандартные лакированные платы
• встроенный тормозной прерыватель в преобразователях с 3-фазным питанием 400В, при мощности 1,5кВт и выше
• вентилятор с датчиком температуры
• модульный принцип использования плат I/O
• канал связи RS-485/Modbus
• возможность использования шин fieldbus различных типов
• возможность подключения внешнего питания + 24 В для платы API и шин fieldbus в случае отключения сетевого напряжения питания
• конструкция API платы с учетом специфики конкретного применения
• функция энергосбережения и снижение уровней шума

Высоковольтные решения Vacon

Компания VACON представляет прекрасное решение для управления высоковольтными асинхронными двигателями с низковольтными преобразователями частоты и стандартными промышленными трансформаторами. Высоковольтные преобразователи частоты, обычно, очень дороги, под их монтаж требуется много места.

Высоковольтные двигатели обычно имеют диапазон мощностей 250 кВт и более. До сих пор такие двигатели повсеместно применяются на всевозможных промышленных объектах: насосах, вентиляторах, дымососах, компрессорах и др.

VACON предлагает регулировать высоковольтные двигатели с помощью низковольтных преобразователей частоты и преобразующих трансформаторов: понижающего и повышающего. Применение трансформаторных решений Vacon имеет ряд преимуществ по сравнению с высоковольтными преобразователями частоты:

• Предельная гибкость в выборе напряжения питания двигателя;
• Гальваническая изоляция системы благодаря наличию трансформаторов;
• Отсутствие воздействия на обмотку двигателя высокочастотных составляющих тока (высших гармонических), что значительно увеличивает ресурс двигателя и делает возможным использование частотного регулирования для электродвигателей уже выработавших значительную часть своего ресурса;
• Низкий уровень шума двигателя благодаря почти идеальной синусоидальности тока и напряжения;
• Возможность использования кабеля длиной до 300 м (схема замены двигателя) и до 1000 м (двухтрансформаторная схема);
• Простота работ по размещению оборудования на объекте, что не требует демонтажа двигателя;
• Трансформаторы могут быть установлены в различных местах, не обязательно вблизи с преобразователем частоты, что позволяет применить более гибкий подход для выбора места установки;
• Меньшая стоимость по сравнению с высоковольтными преобразователями: цена за 1 кВт мощности установки составляет от 3 900 руб.

Широкий диапазон мощностей и напряжений выпускаемых преобразователей частоты и сухих трансформаторов Trafotek позволяют предлагать такие схемы на мощные электропривода (до 3 МВт). Возможны варианты без повышающего трансформатора с заменой высоковольтного двигателя на низковольтный.

Краткие технические характеристики:

• Мощность: 250...3000 кВт
• Рабочее напряжение: 6, 10 кВ
• Напряжение преобразовательного звена (преобразователя частоты): 500 В, 690В
• Класс защиты корпуса преобразователя: IP21, IP54
• Класс защиты корпуса трансформаторов: IP00, IP23 и IP44 (с жидкостным охлаждением)
• Управление двигателем: скалярное (в схемах с повышающим трансформатором), скалярное и векторное (в схемах с заменой двигателя на низковольтный)
• Стандартная комплектация: понижающий и повышающий трансформаторы Trafotek, преобразователь частоты Vacon NXC или Vacon NXP напольньного исполнения.
• Опции: коммутационная и защитная аппаратура по высокой стороне (на входе)

Варианты схемных решений

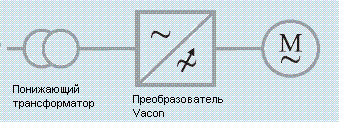

1. При мощностях до 1600 кВт рекомендуется схема с понижающим трансформатором и заменой двигателя высокого напряжения на двигатель низкого напряжения 690/500/380 В производства ОАО "Сафоновский электромашиностроительный завод". Данные двигатели специально предназначены для частотного регулирования и могут быть изготовлены в габарит существующего высоковольтного двигателя.

Данная схема является наиболее предпочтительным вариантом решения по стоимости и качеству частотного регулирования.

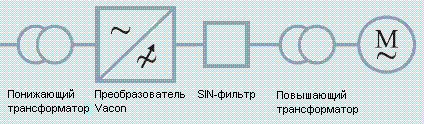

2. Схема с понижающим и повышающим трансформаторами

Схема обычно применяется при частотном регулировании группы высоковольтных приводов.

Обе схемы обеспечивают все защиты, реализуемые преобразователем частоты: от короткого замыкания, от перегрузки по току, от обрыва фазы входа/выхода, от заклинивания двигателя, недогрузки двигателя, перегрева преобразователя, потери управления и другие. Управление системой может осуществляться: с панели управления преобразователя частоты, устройств внешнего управления (например пульта дистанционного управления), с помощью промышленных сетевых протоколов, персонального компьютера (соединение RS232С).

Система может выполняться в различных конфигурациях, для одно- и многодвигательных приводов, под один или несколько питающих вводов.
