Преобразователи частоты Delta Electronics VFD-S

Простая конструкция, малые габариты и масса; возможность монтажа, как на стенку, так и на DIN-рейку.

Реализует вольт-частотный способ управления двигателем, с широкой возможностью корректировки зависимостей Uвых = f(Fвых) и Fвых = f(Uупр).

Частота ШИМ устанавливается пользователем в диапазоне от 3 до 10кГц.

Автоматическая стабилизация напряжения на двигателе (AVR).

Подъем начального пускового момента и компенсация скольжения.

Встроенный тормозной ключ - динамическое торможение двигателя и торможение постоянным током.

Встроенный PLC (программируемый логический контроллер), реализующий: работу по циклограмме с использованием 8-ми предустановленных частот вращения, изменением направления вращения и времени работы на каждом шаге.

Встроенный ПИД-регулятор для эффективной работы привода в замкнутой системе автоматического регулирования, например, по давлению или расходу в системах тепло- и водоснабжения.

Индикация сигнала обратной связи в контуре ПИД-регулирования.

Управление по состоянию внутреннего счетчика и количеству импульсов, поступающих с датчика подсчета дискретных событий, например, датчика подсчета количества изделий проходящих по конвейеру.

Последовательный интерфейс RS-485 (MODBUS со скоростью обмена до 38 400 бод).

Автоматический рестарт после кратковременного пропадания питающего напряжения.

Режим автоматического выбора наименьшего времени разгона и торможения.

Синхронизация с вращающимся двигателем.

Перегрузочная способность - 150% от номинального момента в течение 60 сек.

Работа преобразователя в составе конкретного устройства может быть оптимизирована с помощью его параметрирования (всего 119 программируемых параметров, разбитых на 10 функциональных групп). Параметрирование осуществляется пользователем со встроенного пульта управления или по последовательному интерфейсу.

Встроенный радиочастотный фильтр класса В (для однофазных моделей)

6 дискретных входов (из них, 4 многофункциональных программируемых).

1 аналоговый вход (4...20мА или 0...10В).

1 релейный и 1 цифровой (с открытым коллектором) многофункциональные программируемые выходы.

1 аналоговый выход.

Область применения:

Системы вентиляции, системы водоснабжения, управление температурой в печах и термошкафах, ткацкие станки, упаковочные машины, намотчики/подмотчики, производство пленки, ленточные конвейеры, вентиляционно-сушильные камеры и т.д.

Характеристики:

Класс напряжения

220 В

380 В

Модель VFDхххS

002

004

007

015

022

004

007

015

022

Ном. мощность двигателя, кВт

0.2

0.4

0.7

1.5

2.2

0.4

0.7

1.5

2.2

Выход

Номинальная выходная мощность ПЧ, кВА

0.6

1.0

1.6

2.9

4.4

1.2

2.0

3.3

4.4

Ном. выходной ток ПЧ, А

1.6

2.5

4.2

7.5

11.0

1.5

2.5

4.2

5.5

Максимальное выходное напряжение, В

~0,95 от действующего напряжения сети

Выходная частота

от 1.0 до 400 Гц

Вход

Напряжение питания

1фаза / (180...264)В

3фазы / (342...528)В

Допустимое отклонение частоты питающей сети

50/60 Гц ±5%

Ном. входной ток ПЧ, А

4.9

6.5

9.7

15.7

1.9

3.2

4.3

7.1

Параметры

Система модуляции

ШИМ (3 - 10 кГц) выходного напряжения по синусу

Управление

Вольт-частотная характеристика (U=f(F))

Дискретность заданной и выходной частоты

0.1 Гц

Перегрузочная способность

150% номинального тока в течении 1 минуты

Время разгона/торможения

0,1...600 сек (2 независимые установки времени разгона и торможения)

Характеристика U/f

Программируемая характеристика U/f по трем точкам

Токоограничение

Устанавливается как процент номинального тока (20...150%)

Торможение постоянного тока

Уровень: 0-30% макс. выходного напряжения.
время: 0-60 с при старте, 0-60 с при останове

Момент торможения

Примерно 20% (возможно до 125% при использовании тормозного резистора)

Задание частоты

С пульта

С помощью кнопок D и С или встроенного потенциометра

Внешними сигналами

Потенциометр 5 кОм/0.5 Вт DC 0...+10 В (вх. сопр. 47 кОм), 4...20 мA (входное сопрот. 250 Ом); многофункциональные входы (UP, DOWN) или предустановленные частоты; по RS-485

Управление

Клавиатура

С помощью RUN, STOP, FWD/REV

Внешние сигналы

Через терминалы M0, M1, M2, M3, M4, M5; по RS-485

Функции дискретных входов

Выбор скорости 1...7, заданная скорость (JOG), блокировка разгона/торможения, выбор времени разг./торм. 1 или 2, счетный вход внутреннего счётчика импульсов, пауза и др.

Функции дискретных выходов

Работа, достижение заданной частоты либо сигнальной, скорость, авария, местное/дистанционное управление, PLC, недонапряжение

Аналоговый выход

Для оценки выходного тока или частоты с помощью аналоговых и цифровых приборов

Охлаждение

Естественное воздушное.
Принудительное воздушное (вентилятор) в моделях 022S2xA/B; xxxS43A/B/E; xxxSxxD; xxxS21E (0.04:2.2кВт)

Условия эксплуатации

Место установки

Не выше 1000 м над уровнем моря.

Рабочие условия

Рабочая температура: -10...+40°С (без конденсации)

Температура хранения

-20...+60°С

Относит. влажность

не более 90 % (без конденсации)

Допустимая вибрация

9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц

Масса, кг

1.3

1.5

2.2

2.5

1.5

2.0

2.2

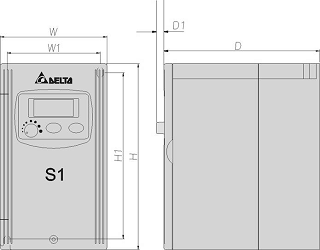

Размеры:

Модель

VFD002S21A
VFD002S21B

148

132.2

5.8

VFD002S21E
VFD004S21E
VFD007S21E

148

132.7

127

5.8

VFD004S21A
VFD004S21B

148

132.2

102

5.8

VFD004S43A
VFD004S43E
VFD007S21A
VFD004S43B
VFD007S21B

148

132.2

124

5.8

VFD007S43A
VFD007S43E
VFD007S43B

148

132.2

126

5.8

VFD015S21A

100

86.5

186

173

143

5.4

VFD015S21D/E
VFD022S21D/E
VFD015S43A/E
VFD015S21B
VFD015S43B/E
VFD022S43B

100

86.5

186

129.3

143

5.4

VFD022S21A/B

118

105.5

220

207

130.9

4.4

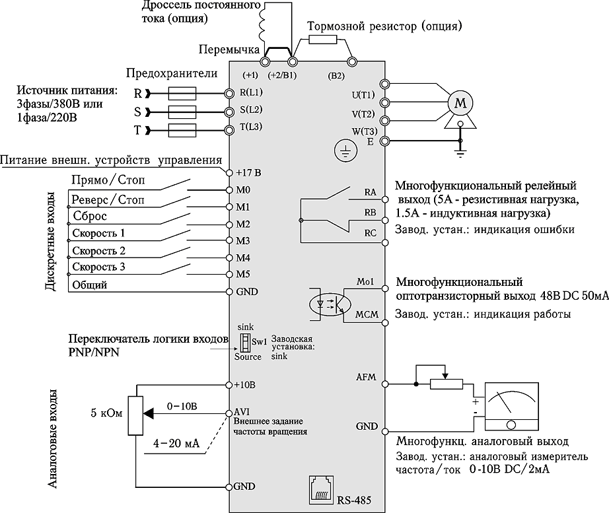

Подключение:
