| Номинальная частота вращения тихоходного вала, об/мин |
Диапазон частот вращения тихоходного вала для регулируемого исполнения, об/мин
|
Номинальное передаточное число редукторной части
|
Номинальный крутящий момент на тихоходном валу, Нм
|
Мощность двигателя, кВт
|
Синхронная частота двигателя, об/мин
|
Масса, кг
|
| 176 |
70...211 |
8 |
78 |
2,2 |
1500 |
36,5 |
| 141 |
57...169 |
10 |
97 |
2,2 |
1500 |
36,5 |
| 112 |
45...134 |
12,5 |
120 |
2,2 |
1500 |
36,5 |
| 88 |
35...105 |
16 |
144 |
2,2 |
1500 |
36,5 |
| 71 |
28...85 |
20 |
183 |
2,2 |
1500 |
36,5 |
| 56 |
22...67 |
25 |
210 |
2,2 |
1500 |
36,5 |
| 45 |
18...54 |
31,5 |
260 |
2,2 |
1500 |
36,5 |
| 33 |
13...39 |
40 |
220 |
1,5 |
1500 |
32,0 |
| 27 |
11...33 |
50 |
200 |
1,1 |
1500 |
30,0 |
| 22 |
8,5...26 |
31,5 |
280 |
1,1 |
750 |
30,0 |
| 18 |
7,5...21,5 |
40 |
218 |
0,75 |
750 |
36,5 |
| 14 |
5,5...17 |
63 |
270 |
0,75 |
750 |
36,5 |
| 11 |
4,5...13,5 |
63 |
225 |
0,55 |
750 |
32,0 |
| 9 |
3,5...9,5 |
80 |
170 |
0,37 |
750 |
32,0 |
| 7 |
3...9 |
100 |
110 |
0,25 |
750 |
27,0 |
Допускаемая радиальная консольная нагрузка, прикладываемая к опорному буртику (основанию корпуса) тихоходного вала, Н
|
5200 |
Коэффициент для расчета величины допускаемой радиальной консольной нагрузки на тихоходном валу, мм-1
|
0,010 |

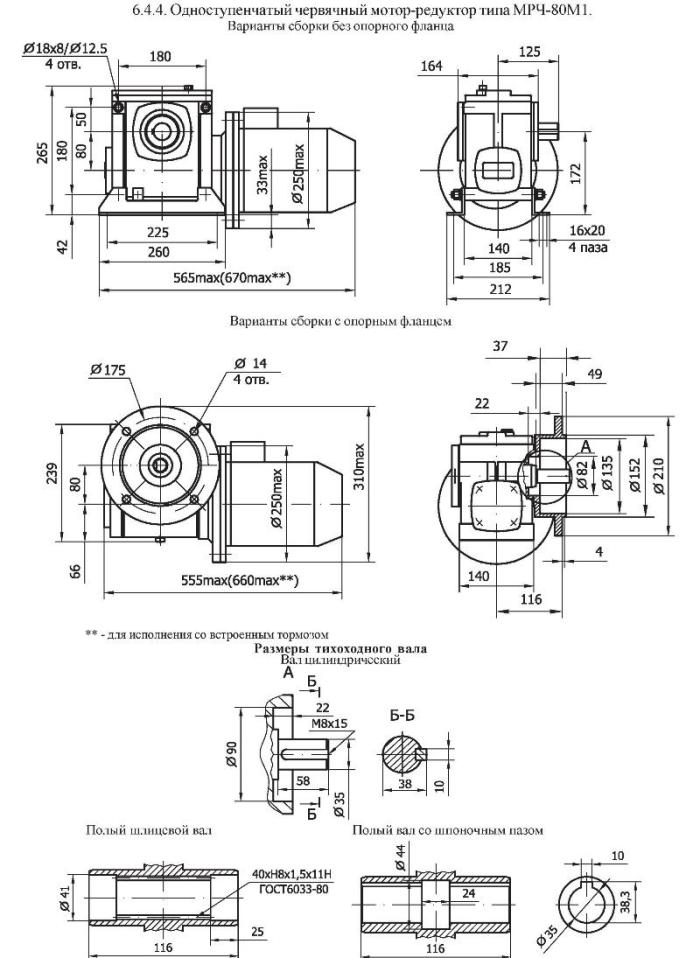

Габаритные и присоединительные размеры
|
