Многофункциональный преобразователь частоты W7
Преобразователь частоты W7 с 18-пульсной схемой специально разработан для систем водоснабжения и канализации и , центрифуг, где особый интерес представляет содержание гармоник. Фазорегулирующий трансформатор встроен в корпус, при этом общая занимая площадь небольшая.
Привод W7 имеет векторное управление, порты RS485/RS232 и широкий выбор опций связи. В стандартные характеристики включены защита от короткого замыкания на землю, защита от перегрузки по току двигателя/привода. Интерфейс оператора представляет собой графический LCD дисплей с подсветкой, с конфигурацией по выбору пользователя, встроенный энкодер для программирования и управлением частотой вращения.

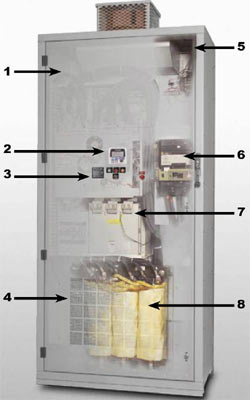

- Запатентованная 18-пульсная система *
- Малая занимаемая площадь
- Дружественный для пользователя интерфейс
- Различные протоколы связи
- Небольшая занимаемая площадь с глубиной - 24" (61 см)
- Дружественный для пользователя интерфейс (EOI)
- Различные варианты пользовательских конфигураций
- Герметизированный и защищенный фильтрами корпус с принудительной вентиляцией
- Возможность выбора способа монтажа силовых кабелей - сверху или снизу
- Выключатель на 65 KA IC
- Проверенная и надежная технология Toshiba
- Встроенный фазосдвигающий трансформатор
Нелинейные искажения (THD) могут исходить от многих источников, включая компьютеры, люминесцентное освещение, копировальные устройства и 6-пульсные приводы. Привод HX7 в комплекте с 18-пульсным автотрансформатором, запатентованным Toshiba, устраняет искажения, создаваемые 6-пульсным приводом.
Соответствие требованиям IEEE 519, без необходимости установки дополнительных фильтров
Сглаженное напряжение на шине постоянного тока
Правильная синусоидальная форма кривой входного тока
Снижение потерь в трансформаторе до 60%

Малая занимаемая площадь
Из-за высокой стоимости и ограничения имеющихся производственных площадей, вопрос габаритов оборудования становится немаловажным при выборе привода.
- Ширина привода мощностью 300 кВт - всего 107 см
- Глубина всех исполнений 61 см
- Встроенный фазосдвигающий автотрансформатор
- Конструкция привода позволяет реально экономить занимаемую площадь
- Упрощенная процедура замены старых приводов на существующих объектах
- 45 - 150 Вт: 254 см x 76,2см x 61 см (ВхШхГ)
- 187,5 - 300 Вт: 254 см x 107 см x 61 см (ВхШхГ)
- 375 - 600 Вт: 254 см x 193 см x 61 см (ВхШхГ)
(При дополнительной установке байпаса размеры корпуса увеличиваются)
Интерфейс HX7 удобен в использовании и интуитивно понятен: задание установок привода возможно даже без руководства пользователя. Функциональное меню для программирования привода обеспечивает прямой доступ ко всем параметрам управления двигателем. Встроенный вращающийся цифровой задатчик упрощает процесс программирования.
- Встроенный Мастер запуска
- Возможность удаленной установки дисплея до 300 м
- Встроенный журнал неисправностей и тревог процесса (Real time clock)
- Возможность флэш-обновления ПО интерфейса
- Возможность одновременного отображения нескольких параметров
- Стандартный дизайн клавиатуры для низковольтных и высоковольтных приводов
Многообразие протоколов передач данных
Темпы развития промышленности требуют согласованной работы систем: «привод-привод» и «привод-система». Встроенные порты и набор опциональных карт связи предоставляют широкие возможности выбора способа обмена данными.
- Встроенные порты RS232 / 485 и TTL
- Протоколы связи
- Profibus
- DeviceNet
- Modbus RTU
- Modbus+
- Metasys
- Ethernet
Технические характеристики
| Стандартные характеристики |
| Выходное напряжение |
460 В |
| Макс. выходная мощность при номинальном напряжении (кВт) |
60 |
75 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
| Номинальный выходной ток (A) |
77 |
96 |
124 |
156 |
190 |
240 |
302 |
370 |
480 |
628 |
753 |
879 |
1004 |
| Размеры, мм (ВхШхГ) |
2540 x 760,2 x 610 |
2540 x 1070 x 610 |
Консультироваться с заводом |
| Требуемое питание |
| Выходная частота |
0 - 400 Гц |
| Силовая цепь |
460 В с трехфазным входным автотрансформатором, 18-пульсная схема с выключателем, IGBT выход |
| Цепь управления |
Питание цепи управления от шины постоянного тока |
| Допустимые отклонения |
Напряжение: ±10%; Частота: ±2% |
| Функции управления |
| Способы управления |
Синусоидальная система ШИМ (широтно-импульсная модуляция); Векторное управление током возбуждения |
| Управление U/f |
Постоянный момент, управление моментом, векторное управление без обратной связи, автоматическая или ручная установка начального скачка момента, задание характеристики U/f по 5 точкам |
| Допустимая перегрузка |
120% в течение 60 секунд; 100% — продолжительно |
| Регулировка частоты |
Вращающийся цифровой задатчик, интегрированный в интерфейс, 0 — 10 В, ±10 В, 4 — 20 мА, двоичный вход, входной потенциометр |
| Точность поддержания частоты |
Аналоговый вход: ±0,2% от максимального значения выходной частоты; Цифровой вход: ±0,01% |
| Разрешающая способность по частоте |
Панель управления: 0,01 Гц; Аналоговый вход АЦП от 10 до 12 бит : 0,1 Гц |
| Разгон / Торможение |
от 0,1 до 6000 секунд |
| Регулировка частоты вращения |
До 0,1%; диапазон частоты вращения 60:1 |
| Регулировка момента |
Регулировка 10%; менее 3% пульсаций в диапазоне от 50 до 100% |
| Управление по заданным уставкам (ПИД) |
ПИД-регулятор, уставки ограничения обратной связи верхнего/нижнего отклонения, фильтр задержки сигнала обратной связи, коэффициент усиления дифференциальной части уставок обратной связи |
| Аналоговые входы |
Четыре программируемых входа: (1) 4 — 20 мА, (2) 0 — 10 В, (3) -10 +10 В, (4) от потенциометра номиналом от 1 до 10кОм |
| Аналоговые выходы |
Два программируемых выхода на 31 функцию |
| Дискретные входы |
Восемь программируемых входов на 67 функций; Возможность расширения до (N-значения) |
| Выходные контакты |
Три выходных зажима, программируемых на 52 функции; «Сухие» контакты на номинальное напряжение 250 В переменного тока, индуктивный ток 2 A |
| Изолированные сигналы |
Доступны 3 канала изолированных сигналов для AM/FM выходов и II входных терминалов, номинальное напряжение 750 В |
| Коммутационные порты панели управления |
Стандартные порты RS232 / 485 и TTL |
| Протоколы передачи данных |
Profibus, DeviceNet, Modbus RTU, Modbus+, Metasys, Ethernet (некоторые устройства внешние) |
| Основные функции защиты |
Ограничение по току, перегрузка по току, перенапряжение, недостаточное напряжение, короткое замыкание на стороне нагрузки, замыкание на землю на стороне нагрузки, пробой обмотки; чрезмерный момент, перегрузка привода, перегрузка двигателя, перегрев радиатора; обрыв выходной фазы, потеря обратной связи; ошибка процессора, ошибка связи |
| Плавный останов |
Автоматическое снижение нагрузки во время перегрузок |
| Повторный запуск |
Возможность автоматического сбрасывания режима прерывания по отказу; Запрограммирован на 10 попыток, с интервалом до 10 сек. |
| Перезапуск |
Перезапуск с "подхватом" вращающегося двигателя |
| Интерфейс |
| LCD / EOI (Жидкокристаллический дисплей / интерфейс) |
128 x 64 пикселей. LCD дисплей с подсветкой; Возможность одновременного отображения на дисплее нескольких параметров. Клавиатура может быть запитана от внешнего источника питания, флеш-обновление программного обеспечения, многофункциональный вращающийся цифровой задатчик. |
| Светодиодная индикация |
Пуск (Красный) / Стоп (Зеленый), Дистанционный / Местный (Зеленый), Индикация заряда шины постоянного тока (Красный) |
| Клавиши |
Местный /Дистанционный, Просмотр параметров / Программирование, Пуск, Ввод, Отмена, Стоп / Сброс, Вверх, Вниз |
| Мониторинг |
Основной дисплей отображает два просматриваемых параметра последовательно, или прокручивает до 40 параметров |
| Выбор отображаемого параметра |
Конфигурация по выбору пользователя, включая коэффициент масштабирования, Отображение напряжения в вольтах или процентах. Отображение тока в амперах или процентах. |
| Порты обмена EOII |
Стандартные порты RS232 / 485 и TTL |
| Возможность дистанционного монтажа дисплея |
Удаленная установка до 300 метров |
| Конструкция |
| Корпус |
NEMA 1, IP20, защищен и оснащен фильтрами |
| Конструкция шкафа |
Напольный, одностороннего обслуживания, подвод силовых кабелей сверху или снизу |
| Охлаждение |
Принудительное воздушное охлаждение. При перевозке или установке могут быть сняты вентиляторы, установленные сверху |
| Цвет |
ANSI-61 Серый |
| Условия эксплуатации |
| Температура окружающей среды |
0 — 40°C |
| Влажность |
Макс. 95% (без конденсации) |
| Высота над уровнем моря |
Не более 1000 м над уровнем моря |
| Установка |
В помещении, вне зоны попадания прямых солнечных лучей, с защитой от коррозии и/или воздействия взрывоопасных газов |
| Соответствие стандартам |
| Соответствие стандартам |
NEC, ANSI |
|
