Частотно-регулируемый преобразователь Q9
Частотно-регулируемый преобразователь Q9 предназначен для работы в тяжелых условиях эксплуатации для управления вентиляторами (системы с переменным расходом воздуха, системы охлаждения и тд), насосами и насосными системами.
Многофункциональный ЖК-дисплей позволяет осуществлять программирование, мониторинг и управление работой трехфазного двигателя переменного тока.
Q9 имеет функции защиты от перегрузки привода, перегрузки двигателя, перенапряжения и короткого замыкания, что позволяет использовать Q9 для систем и объектов, требующих высокой надежности управления двигателем.
Встроенный фильтр EMI, уменьшающий помехи RF/EMI, генерируемые приводом, которые могут влиять на работы датчиков, реле и прочего электронного оборудования системы. Использование данного конденсатора заземления: в соответствии с нормами по электромагнитной совместимости (EMC).
Существует под-меню PID-регулирования, позволяющее легко изменять конфигурацию PID-регулирования.
Технические характеристики.
Характеристики управления:
- Управление на базе технологии ШИМ
- Диапазон выходной частоты: 0,01 - 299 Гц
- Управление U/f (постоянный момент, переменный момент, автоматическое повышение момента, векторное управление без обратной связи, управление U/f с задание кривой по 5 точкам, управление с постоянным магнитом, управление с использованием датчика обратной связи)
- Значение тока перегрузки: 110% в течение 1 минуты, 100% - продолжительно
- Регулировка частоты (с помощью потенциометра, при помощи 4 AI, двоичного входа, MOP)
- Точность поддержания частоты (при аналоговом задании частоты: ±0,2% от максимальной выходной частоты; при дискретном задании частоты: ±0,01% от максимальной выходной частоты)
- Время разгона/торможения: 0,1 - 6000 сек
- Аналоговые входы: 2 входа 0-10 Vdc, 1 вход ±10 Vdc, 1 изолированный вход 4-20 мА
- Аналоговые выходы: 2 выхода, программируемых на 57 функций: 0-10 Vdc / 0-20 мА, 0-20 мА
- Дискретные входы: 7 входных клемм, программируемых на 41 функцию
- Дискретные выходы: 3 выходные клеммы, программируемые на 83 функции (2 выхода формы А, 1 выход формы С)
Протоколы связи:
- BACNet
- LonWorks
- Metasys N2
- Modbus RTU (стандартный)
- Siemens FLN (с весны 2008 года)
Условия эксплуатации:
- Температура: -10... 40оС
- Влажность: 93% (без конденсации)
- Высота: не более 1000 м
Функции защиты:
- Ток прерывания: 100 000 AIC
- Функции защиты: перенапряжение, перегрузка по току, критические значения частоты, бесперебойное функционирование при кратковременных нарушениях электроснабжения, электронная теплозащита двигателя)
- Функция автоподхвата вращающегося двигателя (определение направления и скорости вращения двигателя с последующим подхватом)
- Схема срабатывания демпферного устройства (Damper permissive circuit)
- Блокировки опасных частот (fire speed override)

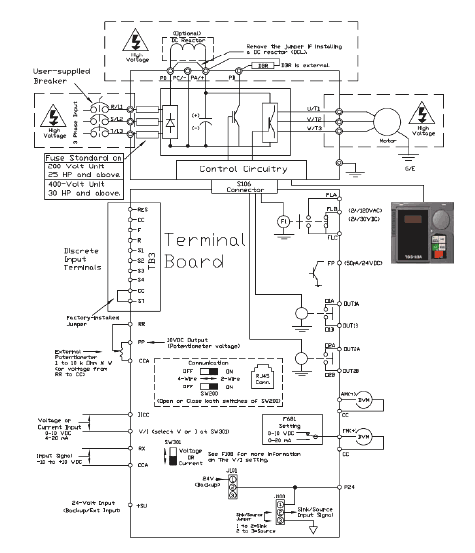

Стандартная схема подключений:
Примечание: Аналоговые клеммы АМ, FM и +SU замыкаются на СС.
Примечание: Аналоговые клеммы RR, RX, P24, РР замыкаются на ССА.
Примечание: Изолированная аналоговая клемма V/I замыкается на IICC. |
