Многофункциональный преобразователь частоты GX7
Серия частотно-регулируемых приводов GX7 с системой управления ШИМ - это приводы, предназначенные для промышленного применения в сложных условиях эксплуатации. Серия GX7 построена на базе технологии управления вектором потока с обратной связью или без нее. При помощи дружественного операторского интерфейса осуществляется высокоточное управление, как моментом, так и скоростью. Как и другие приводы G-серии, привод GX7 построен на базе мощной силовой платформы, что позволяет использовать его в наиболее сложных условиях эксплуатации.
Промышленное решение

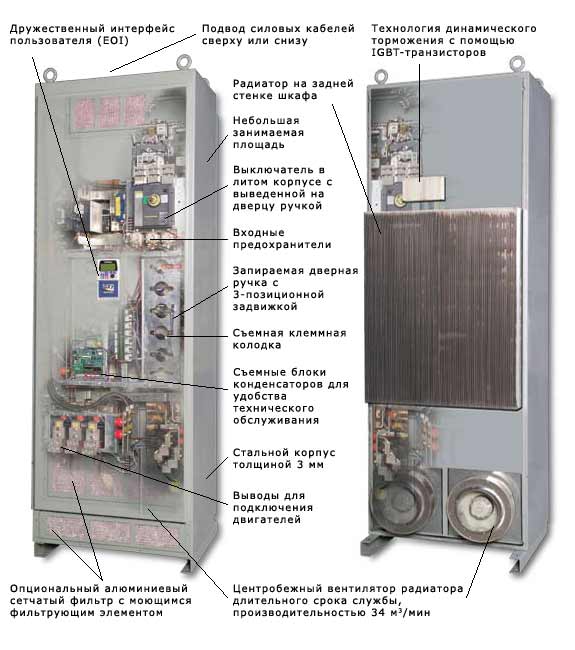

Из-за высокой стоимости и ограничения имеющихся производственных площадей, вопрос габаритов оборудования становится немаловажным при выборе привода. Несмотря на небольшую занимаемую площадь, привод GX7 обеспечивает оптимальные рабочие характеристики и длительный срок службы благодаря эффективному охлаждению внутренних электронных компонентов.
- от 375 до 690 Вт

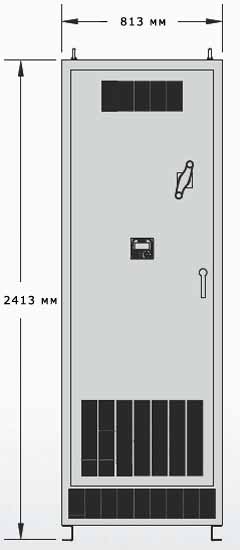

- 2413 мм x 813 мм x 775 мм (ВxШxГ)
- существенная экономия занимаемой площади
- упрощенная процедура замены старых приводов на существующих объектах
Одним из ключевых преимуществ серии GX7 является способность выдерживать высокие перегрузки, рассчитанные на 690 В, для приводов мощностью 375 кВт и выше. Допустимые перегрузки по току: 110% номинального тока — продолжительно, и 130% — в течение 120 секунд.
GX7 соответствует жестким промышленным требованиям и рассчитан на безотказную работу в сложных производственных процессах. Условия эксплуатации привода: температура от -10 до +40°C, высота от -1000 до 1000 метров над уровнем моря.
Многообразие протоколов передачи данных
Темпы развития промышленности требуют согласованной работы систем: «привод-привод» и «привод-система». GX7 имеет встроенные порты связи RS232/485 и TTL. Кроме этого, Toshiba предлагает широкий спектр опциональных протоколов связи, в том числе: Modbus RTU, Modbus Plus, Ethernet IP, Profibus DP, DeviceNet и Johnson Controls Metasys №2.
Усовершенствованная панель оператора
Интерфейс оператора GX7 представляет собой многострочный ЖКИ дисплей с подсветкой, с возможностью графического отображения информации и упрощенным английским языком. Интерфейс GX7 удобен в использовании и интуитивно понятен: задание установок привода возможно даже без руководства пользователя. Функциональное меню для программирования привода обеспечивает прямой доступ ко всем параметрам управления двигателем. Привод имеет удобную вращающуюся ручку задания/настройки параметров и прокрутки меню, а также мастер запуска, что существенно упрощает процесс программирования.
Возможности изменения конфигурации
- Возможность удаленной установки дисплея до 300 м
- Регистрация неисправностей в режиме реального времени (Real time clock) (Сохраняется до 100 последних записей о сбоях, включая отметку даты и времени)
- Возможность графического отображения информации на ЖКИ дисплее для диагностики
- Возможность флэш-обновления ПО интерфейса
- Программные возможности для создания пользовательских конфигураций
Программное обеспечение для мониторинга
Бесплатное программное обеспечение позволяет контролировать, отслеживать и управлять основными операционными параметрами, используя последовательный порт связи. Программное обеспечение включает функцию графического представления информации в режиме реального времени, которая позволяет эффективно анализировать информацию, создавая файлы и таблицы на основании полученных данных.
Управление процессом
Встроенный ПИД-регулятор обеспечивает управление множеством процессов без необходимости использования дополнительных внешних устройств. ПИД регулирование обладает высокой гибкостью и надежностью благодаря функциям ограничения отклонений, переключения в режиме online и фильтрации задержек.
Технические характеристики частотно-регулируемого привода GX7:
| Стандартные характеристики |
| Выходное напряжение |
~690 В |
| Макс. выходная мощность при номинальном напряжении (кВт) |
375 |
450 |
525 |
600 |
| Номинальный выходной ток (A) |
481 |
601 |
698 |
770 |
| Размеры, мм (ВхШхГ) |
2413 x 813 x 775 |
| Требуемое питание |
| Выходная частота |
0 - 299 Гц |
| Цепь управления |
Питание цепи управления от шины постоянного тока |
| Допустимые отклонения |
Напряжение: ±10%; Частота: ±2% |
| Функции управления |
| Способы управления |
Синусоидальная система ШИМ (широтно-импульсная модуляция), управление вектором потока |
| Управление U/f |
Постоянный момент, управление моментом, векторное управление без обратной связи, автоматическое или ручное повышение момента, задание характеристики U/f по 5 точкам |
| Допустимая перегрузка |
130% в течение 60 секунд; 100% — продолжительно |
| Регулировка частоты |
Удобная вращающаяся ручка задания/настройки параметров и прокрутки меню, интегрированная в панель управления, 0 — 10 В, ±10 В, 4 — 20 мА, двоичный вход, входной потенциометр |
| Точность поддержания частоты |
Аналоговый вход: ±0,2% от максимального значения выходной частоты; Цифровой вход: ±0,01% |
| Разрешающая способность по частоте |
Панель управления: 0,01 Гц; Аналоговый вход АЦП от 10 до 12 бит: 0,1 Гц |
| Разгон / Торможение |
от 0,1 до 6000 секунд |
| Регулировка частоты вращения |
До 0,1%; диапазон частоты вращения 60:1 |
| Регулировка момента |
±250% от номинального значения момента |
| Управление по заданным уставкам (ПИД) |
ПИД-регулятор, уставки ограничения обратной связи верхнего/нижнего отклонения, фильтр задержки сигнала обратной связи напряжения питания, коэффициент усиления дифференциальной части уставок обратной связи |
| Аналоговые входы |
Четыре программируемых входа: (1) 4 — 20 мА, (1) 0 — 10 В, (1) от -10 до +10 В, (1) от потенциометра номиналом от 1 до 10 кОм |
| Аналоговые выходы |
Два программируемых выхода на 31 функцию |
| Дискретные входы |
Восемь программируемых входов на 67 функций; Возможность расширения до N-значения |
| Выходные контакты |
Три выходных зажима, программируемых на 52 функции; «Сухие» контакты на номинальное напряжение 250 В переменного тока, индуктивный ток 2 A |
| Изолированные сигналы |
Доступны 3 канала изолированных сигналов для AM/FM выходов и входного терминала II, номинальное напряжение 750 В |
| Коммутационные порты панели управления |
Стандартные порты RS232 / 485 и TTL |
| Протоколы передачи данных |
Profibus, DeviceNet, Modbus RTU, Modbus+, Metasys, Ethernet (некоторые из них внешние) |
| Основные функции защиты |
Ограничение по току, перегрузка по току, перенапряжение, пониженное напряжение, короткое замыкание на стороне нагрузки, замыкание на землю на стороне нагрузки, пробой обмотки; чрезмерный момент, перегрузка привода, перегрузка двигателя, перегрев радиатора, обрыв выходной фазы, потеря обратной связи, ошибка процессора, ошибка связи |
| Предотвращение опрокидывания двигателя |
Автоматическое снижение нагрузки во время перегрузок |
| Повторный запуск |
Возможность автоматического сбрасывания режима прерывания по отказу; Запрограммирован на 10 попыток, с интервалом до 10 сек. |
| Перезапуск |
Перезапуск с "подхватом" вращающегося двигателя |
| Интерфейс |
| LCD / EOI (Жидкокристаллический дисплей / интерфейс) |
LCD дисплей с подсветкой; Возможность одновременного отображения на дисплее нескольких параметров. Панель может быть запитана от внешнего источника питания, флеш-обновление программного обеспечения, многофункциональная вращающаяся ручка задания/настройки параметров и прокрутки меню. |
| Светодиодная индикация |
Пуск (Красный) / Стоп (Зеленый), Дистанционный / Местный (Зеленый), Индикация заряда шины постоянного тока (Красный) |
| Клавиши |
Местный /Дистанционный, Просмотр параметров / Программирование, Пуск, Ввод, Отмена, Стоп / Сброс, Вверх, Вниз |
| Мониторинг |
Основной дисплей отображает два просматриваемых параметра последовательно, или прокручивает до 40 параметров |
| Выбор отображаемого параметра |
Конфигурация по выбору пользователя, включая коэффициент масштабирования, Отображение напряжения в вольтах или процентах. Отображение тока в амперах или процентах. |
| Порты обмена EOI |
Стандартные порты RS232 / 485 и TTL |
| Возможность дистанционного монтажа дисплея |
Удаленная установка до 300 метров |
| Конструкция |
| Корпус |
NEMA 1, IP20, защищен и оснащен фильтрами |
| Конструкция шкафа |
Напольный, переднего обслуживания, возможность подвода силовых кабелей сверху или снизу |
| Охлаждение |
Принудительное воздушное охлаждение. При перевозке или установке могут быть сняты вентиляторы, установленные сверху |
| Цвет |
ANSI-61 Серый |
| Условия эксплуатации |
| Температура окружающей среды |
от -10 до 40°C |
| Влажность |
Макс. 95% (без конденсации) |
| Высота над уровнем моря |
Не более 1000 м над уровнем моря |
| Установка |
В помещении, вне зоны попадания прямых солнечных лучей, с защитой от коррозии и/или воздействия взрывоопасных газов |
|
