МЧ 80

Мотор-редуктор червячный одноступенчатый МЧ 80

Таблица подбора

i	n1, об/мин	n2, об/мин	M2, Нхм	P, кВт	КПД	Тип электродвигателя	Допускаемая радиальная нагрузка, Н		Масса
							входной вал	выходной вал
8	1500	188	102	2,2	0,91	АД, АДМ 90 В4 исп 2081, 3081	500	4200	30
10	1500	150	126	2,2	0,9	АД, АДМ 90 В4 исп 2081, 3081	500	4200
12,5	1500	120	156	2,2	0,89	АД, АДМ 90 В4 исп 2081, 3081	500	4200
16	1500	94	193	2,2	0,86	АД, АДМ 90 В4 исп 2081, 3081	500	4200
20	1500	75	235	2,2	0,84	АД, АДМ 90 В4 исп 2081, 3081	500	4200
25	1500	60	291	2,2	0,83	АД, АДМ 90 В4 исп 2081, 3081	500	4200
31,5	1500	48	344	2,2	0,78	АД, АДМ 90 В4 исп 2081, 3081	500	4200
40	1500	38	279	1,5	0,73	АД 80 В4 исп 2081, 3081	500	4200
50	1500	30	249	1,1	0,71	АД 80 А4 исп 2081, 3081	500	4200
63	1500	24	282	1,1	0,64	АД 80 А4 исп 2081, 3081	500	4200
80	1500	19	233	0,8	0,61	АД 71 В4 исп 2081, 3081	500	4200
100	1500	15	193	0,6	0,55	АД 71 А4 исп 2081, 3082	176	3535
110	1500	14	181	0,6	0,47	АД 71 А4 исп 2081, 3082	163	3446
8	1000	125	103	1,5	0,9	АД, АДМ 90 L6 исп 2081, 3081	500	4200
10	1000	100	127	1,5	0,89	АД, АДМ 90 L6 исп 2081, 3081	500	4200
12,5	1000	80	158	1,5	0,88	АД, АДМ 90 L6 исп 2081, 3081	500	4200
16	1000	63	197	1,5	0,86	АД, АДМ 90 L6 исп 2081, 3081	500	4200
20	1000	50	241	1,5	0,84	АД, АДМ 90 L6 исп 2081, 3081	500	4200
25	1000	40	287	1,5	0,8	АД, АДМ 90 L6 исп 2081, 3081	500	4200
31,5	1000	32	343	1,5	0,76	АД, АДМ 90 L6 исп 2081, 3081	500	4200
40	1000	25	215	0,8	0,75	АД, АДМ 80 А6 исп 2081, 3081	500	4200
50	1000	20	247	0,8	0,69	АД, АДМ 80 А6 исп 2081, 3081	500	4200
63	1000	16	212	0,6	0,64	АД, АДМ 71 В6 исп 2081, 3081	500	4200
80	1000	13	256	0,6	0,61	АД, АДМ 71 В6 исп 2081, 3081	500	4200
100	1000	100	194	0,4	0,55	АД, АДМ 71 A6 исп 2081, 3081	176	3535
110	1000	9	183	0,4	0,47	АД, АДМ 71 A6 исп 2081, 3081	163	3446
8	750	94	69	0,8	0,9	АД 90 L8 исп 2081, 3081	500	4200
10	750	75	85	0,8	0,89	АД 90 L8 исп 2081, 3081	500	4200
12,5	750	60	105	0,8	0,88	АД 90 L8 исп 2081, 3081	500	4200
16	750	47	131	0,8	0,86	АД 90 L8 исп 2081, 3081	500	4200
20	750	38	160	0,8	0,84	АД 90 L8 исп 2081, 3081	500	4200
25	750	30	191	0,8	0,8	АД 90 L8 исп 2081, 3081	500	4200
31,5	750	24	229	0,8	0,76	АД 90 L8 исп 2081, 3081	500	4200
40	750	19	210	0,6	0,75	АД, АДМ 80 А8 исп 2081, 3081	500	4200
50	750	15	242	0,6	0,69	АД, АДМ 80 В8 исп 2081, 3081	500	4200
63	750	12	190	0,4	0,64	АД, АДМ 80 A8 исп 2081, 3081	500	4200
80	750	9	230	0,4	0,61	АД, АДМ 80 A8 исп 2081, 3081	500	4200
100	750	8	175	0,3	0,55	АД, АДМ 71 В8 исп 2081, 3081	176	3535
110	750	7	165	0,3	0,47	АД, АДМ 71 В8 исп 2081, 3081	163	3446

i - передаточное число
n₁ - обороты электродвигателя
n₂ - обороты на выходе мотор-редуктора
M₂ - номинальный крутящий момент на выходе редуктора
Р - мощность электродвигателя
КПД - кпд редуктора

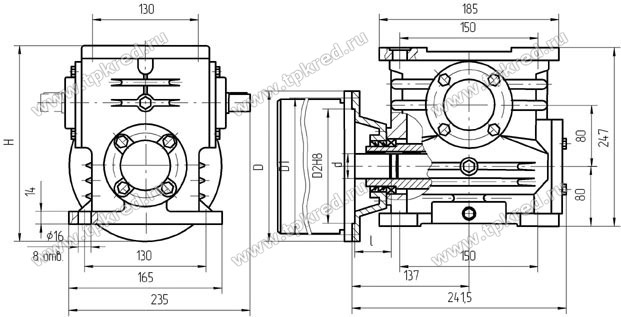

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1

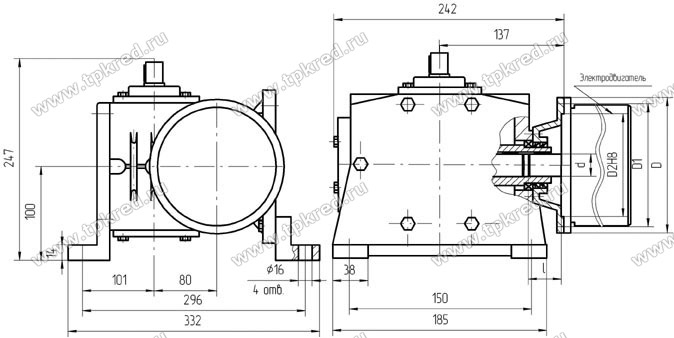

Вариант сборки 51(52,53,56), вариант крепления 3(4), вариант расположения червячной пары 4(3)

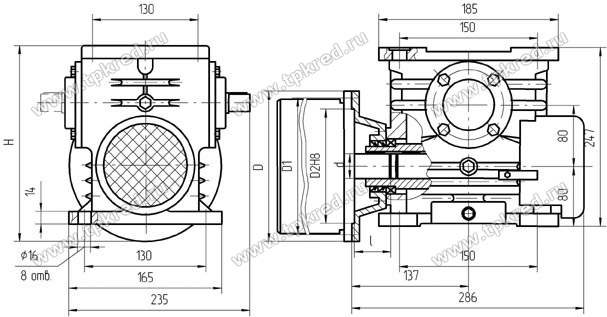

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1 (исполнение с вентилятором)

Эл.двигатель/размер	d, mm	I, mm	D, mm	D1, mm	D2, H8, mm	H, mm
Для АИР-71 1500 об/мин	19	40	200	165	130	267
Для АИР-80 1500 об/мин	22	50	200	165	130	267
Для АИР-90 1500 об/мин	24	50	250	215	180	292

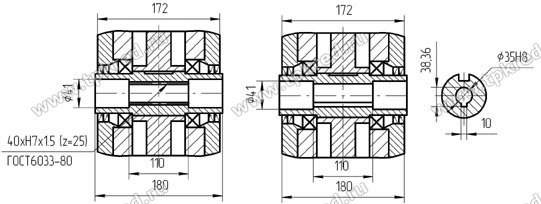

Вариант исполнения конца тихоходного вала (Ц - обозначение при заказе)

Вариант сборки 56
