Мотор-редуктор червячный одноступенчатый МЧ 63
Таблица подбора
i |
n1, об/мин |
n2, об/мин |
M2, Нхм |
P, кВт |
КПД |
Тип электродвигателя |
Допускаемая радиальная нагрузка, Н |
Масса |
входной вал |
выходной вал |
8 |
1500 |
188
|
101 |
2,2 |
0,9 |
АД 80В4 исп 2081, 3081 |
340 |
3200 |
16 |
10 |
1500 |
150 |
85 |
1,5 |
0,89 |
АД 80В4 исп 2081, 3081 |
340 |
3200 |
12,5 |
1500 |
120 |
105 |
1,5 |
0,88 |
АД 80В4 исп 2081, 3081 |
340 |
3200 |
16 |
1500 |
94 |
96 |
1,1 |
0,86 |
АД 80А4 исп 2081, 3081 |
340 |
3200 |
20 |
1500 |
75 |
118 |
1,1 |
0,84 |
АД 80А4 исп 2081, 3081 |
900 |
3200 |
25 |
1500 |
60 |
96 |
0,8 |
0,8 |
АД 71В4 исп 2082, 3081 |
340 |
3200 |
31,5 |
1500 |
48 |
168 |
1,1 |
0,76 |
АД 80А4 исп 2081, 3081 |
340 |
3200 |
40 |
1500 |
38 |
143 |
0,8 |
0,75 |
АД 71В4 исп 2081, 3081 |
340 |
3200 |
50 |
1500 |
30 |
121 |
0,6 |
0,69 |
АД 71А4 исп 2082, 3081 |
340 |
3200 |
63 |
1500 |
24 |
95 |
0,4 |
0,64 |
АИР 63В4 исп 2081, 3081 |
340 |
3200 |
80 |
1500 |
19 |
76 |
0,3 |
0,6 |
АИР 63А4 исп 2081, 3081 |
340 |
3200 |
100 |
1500 |
15 |
62 |
0,2 |
0,54 |
АИР 56В4 исп 2081, 3081 |
114 |
2291 |
110 |
1500 |
14 |
59 |
0,2 |
0,47 |
АИР 56В4 исп 2081, 3081 |
106 |
2236 |
8 |
1000 |
125 |
76 |
1,1 |
0,9 |
АД 80В6 исп 2081, 3081 |
340 |
3200 |
10 |
1000 |
100 |
93 |
1,1 |
0,89 |
АД 80В6 исп 2081, 3081 |
340 |
3200 |
12,5 |
1000 |
80 |
116 |
1,1 |
0,88 |
АД 80В6 исп 2081, 3081 |
340 |
3200 |
16 |
1000 |
63 |
145 |
1,1 |
0,86 |
АД 80В6 исп 2081, 3081 |
340 |
3200 |
20 |
1000 |
50 |
120 |
0,8 |
0,84 |
АД, АДМ 80А6 исп 2081, 3081 |
340 |
3200 |
25 |
1000 |
40 |
105 |
0,6 |
0,8 |
АД, АДМ 71В6 исп 2081, 3081 |
340 |
3200 |
31,5 |
1000 |
32 |
171 |
0,8 |
0,76 |
АД, АДМ 80А6 исп 2081, 3081 |
340 |
3200 |
40 |
1000 |
25 |
158 |
0,6 |
0,75 |
АД, АДМ 71В6 исп 2081, 3081 |
340 |
3200 |
50 |
1000 |
20 |
122 |
0,4 |
0,69 |
АД, АДМ 71А6 исп 2081, 3081 |
340 |
3200 |
63 |
1000 |
16 |
96 |
0,3 |
0,64 |
АИР 63В6 исп 2081, 3081 |
340 |
3200 |
80 |
1000 |
13 |
83 |
0,2 |
0,6 |
АИР 63А6 исп 2081, 3081 |
340 |
3200 |
8 |
750 |
94 |
50 |
0,6 |
0,9 |
АД, АДМ 80 В8 исп 2081, 3081
|
340 |
3200 |
10 |
750 |
75 |
62 |
0,6 |
0,89 |
АД, АДМ 80 В8 исп 2081, 3081
|
340 |
3200 |
12,5 |
750 |
60 |
77 |
0,6 |
0,88 |
АД, АДМ 80 В8 исп 2081, 3081 |
340 |
3200 |
16 |
750 |
47 |
96 |
0,6 |
0,86 |
АД, АДМ 80 В8 исп 2081, 3081 |
340 |
3200 |
20 |
750 |
38 |
118 |
0,6 |
0,84 |
АД, АДМ 80 В8 исп 2081, 3081
|
340 |
3200 |
25 |
750 |
30 |
94 |
0,4 |
0,8 |
АД, АДМ 80 А8 исп 2081, 3081 |
340 |
3200 |
31,5 |
750 |
24 |
168 |
0,6 |
0,76 |
АД, АДМ 80 В8 исп 2081, 3081 |
340 |
3200 |
40 |
750 |
19 |
141 |
0,4 |
0,75 |
АД, АДМ 80 А8 исп 2081, 3081 |
340 |
3200 |
i - передаточное число n1 - обороты электродвигателя n2 - обороты на выходе мотор-редуктора M2 - номинальный крутящий момент на выходе редуктора Р - мощность электродвигателя КПД - кпд редуктора

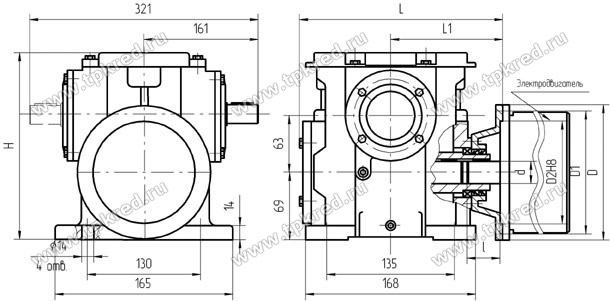

Вариант сборки 51, вариант крепления 1, вариант расположения червячной пары 1

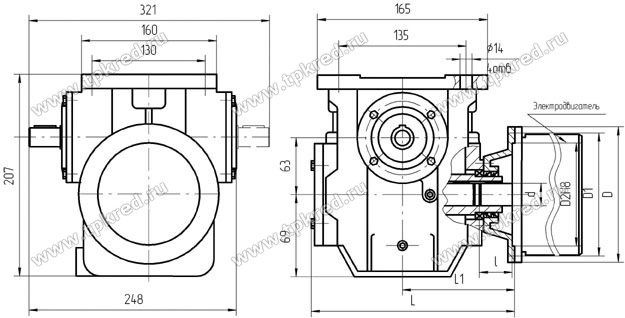

Вариант сборки 52, вариант крепления 2, вариант расположения червячной пары 1

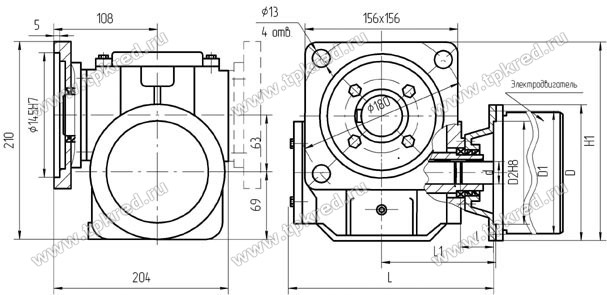

Вариант сборки 56, вариант крепления опорным фланцем 3(4), вариант расположения червячной пары 1
Эл.двигатель/размер |
d, mm |
I, mm |
D, mm |
D1, mm |
D2, mm |
L, mm |
L1, mm |
H, mm |
H1, mm |
Для АИР-63 1500 об/мин |
14 |
30 |
160 |
130 |
110 |
203,5 |
108 |
218 |
221 |
Для АИР-71 1500 об/мин |
19 |
40 |
200 |
165 |
130 |
225,5 |
130 |
238 |
241 |
Для АИР-80 1500 об/мин |
22 |
50 |
200 |
165 |
130 |
225,5 |
130 |
238 |
241 |

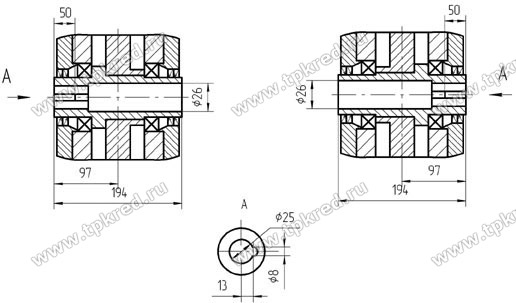

Вариант исполнения конца тихоходного вала (Ц - обозначение при заказе)
Вариант сборки 56
|
