Мотор-редуктор червячный одноступенчатый МЧ 40
Таблица подбора
| i |
n1, об/мин |
n2, об/мин |
M2, Нхм |
P, кВт |
КПД |
Тип электродвигателя |
Допускаемая радиальная нагрузка, Н |
Масса |
| входной вал |
выходной вал |
| 8 |
1500 |
188 |
8 |
0,2 |
0,88 |
АИР 56В4 исп 2081, 3081 |
900
|
1300 |
3,5 |
| 10 |
1500 |
150 |
10 |
0,2 |
0,87 |
АИР 56В4 исп 2081, 3081
|
900 |
1300 |
| 15 |
1500 |
100 |
14 |
0,2 |
0,82 |
АИР 56В4 исп 2081, 3081 |
900
|
1300 |
| 20 |
1500 |
75 |
18 |
0,2 |
0,78 |
АИР 56В4 исп 2081, 3081
|
900 |
1300 |
| 25 |
1500 |
60 |
21 |
0,2 |
0,74 |
АИР 56В4 исп 2081, 3081 |
900 |
1300 |
| 30 |
1500 |
50 |
24 |
0,2 |
0,7 |
АИР 56В4 исп 2081, 3081
|
900 |
1300 |
| 8 |
1000 |
125 |
17 |
0,3 |
0,88 |
АИР 63В6 исп 2081, 3081
|
900 |
1300 |
| 10 |
1000 |
100 |
21 |
0,3 |
0,87 |
АИР 63В6 исп 2081, 3081
|
900
|
1300 |
| 15 |
1000 |
67 |
21 |
0,2 |
0,82 |
АИР 63А6 исп 2081, 3081 |
900 |
1300 |
i - передаточное число
n1 - обороты электродвигателя
n2 - обороты на выходе мотор-редуктора
M2 - номинальный крутящий момент на выходе редуктора
Р - мощность электродвигателя
КПД - кпд редуктора
Габаритные размеры мотор-редуктора:

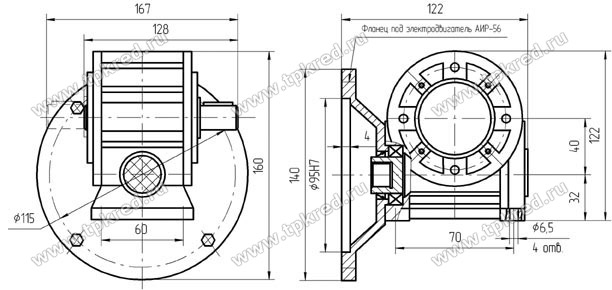

Вариант сборки 51, вариант крепления 1(3,4), вариант расположения червячной пары 1

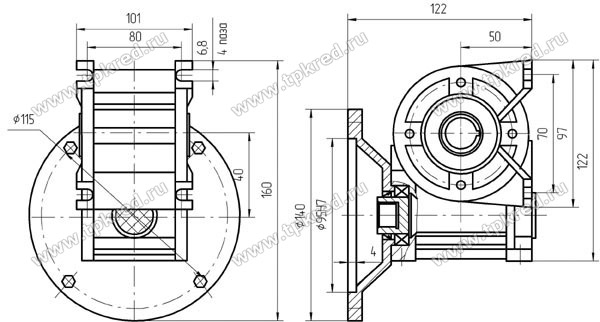

Вариант сборки 56 , вариант крепления 2, вариант расположения червячной пары 2 (червяк над колесом)

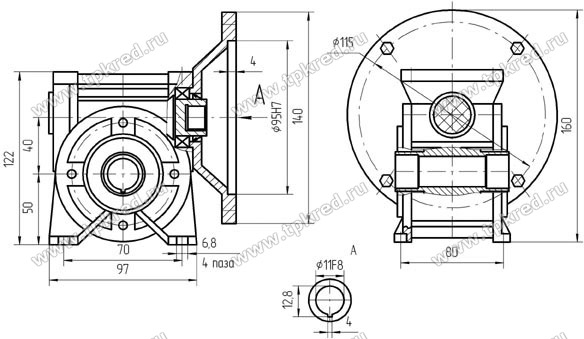

Вариант сборки 56 , вариант крепления 6(5), вариант расположения червячной пары 1

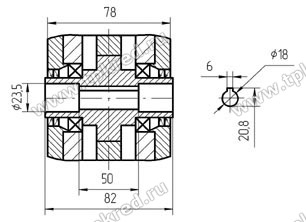

Вариант исполнения конца тихоходного вала (Ц - обозначение при заказе)
Вариант сборки 56
|
