Мотор-редуктор червячный одноступенчатый МЧ 125

Таблица подбора

i	n1, об/мин	n2, об/мин	M2, Нхм	P, кВт	КПД	Тип электродвигателя	Допускаемая радиальная нагрузка, Н		Масса
							входной вал	выходной вал
8	1500	188	258	5,5	0,93	АД 132 М4 исп 2081, 3081	950	8500	73
10	1500	150	319	5,5	0,92	АД 132 М4 исп 2081, 3081	950	8500
12,5	1500	120	394	5,5	0,91	АД 132 М4 исп 2081, 3081	950	8500
16	1500	94	493	5,5	0,88	АД 132 М4 исп 2081, 3081	950	8500
20	1500	75	438	4,0	0,87	АИРМ 112M4 исп 2081, 3081	950	8500
25	1500	60	406	3,0	0,85	АИРМ 112M4 исп 2081, 3081	950	8500
31,5	1500	48	475	3,0	0,8	АИРМ 112M4 исп 2081, 3081	950	8500
40	1500	38	420	2,2	0,78	АДМ 100 L4 исп 2081, 3081	950	8500
50	1500	30	518	2,2	0,75	АДМ 100 L4 исп 2081, 3081	950	8500
63	1500	24	397	1,5	0,72	АДМ 100 S4 исп 2081, 3081	950	8500
80	1500	19	364	1,1	0,66	АД,АДМ 90 L4 исп 2081, 3081	950	8500
100	1500	15	392	1,1	0,57	АД,АДМ 90 L4 исп 2081, 3081	333	6661
110	1500	14	362	1,1	0,47	АД,АДМ 90 L4 исп 2081, 3081	315	6614
8	1000	125	533	7,5	0,93	АД 132 М6 исп 2081, 3081	950	8500
10	1000	100	659	7,5	0,92	АД 132 М6 исп 2081, 3081	950	8500
12,5	1000	80	815	7,5	0,91	АД 132 М6 исп 2081, 3081	950	8500
16	1000	63	672	5,0	0,88	АД 132 S6 исп 2081, 3081	950	8500
20	1000	50	831	5,0	0,87	АД 132 S6 исп 2081, 3081	950	8500
25	1000	40	812	4,0	0,85	АИРМ 112M B6 исп 2081, 3081	950	8500
31,5	1000	32	963	4,0	0,8	АИРМ 112M B6 исп 2081, 3081	950	8500
40	1000	25	894	3,0	0,78	АИРМ 112M А6 исп 2081, 3081	950	8500
50	1000	20	788	2,2	0,75	АДМ 100 L6 исп 2081, 3081	950	8500
63	1000	16	650	1,5	0,72	АД,АДМ 90 L6 исп 2081, 3081	950	8500
80	1000	13	756	1,5	0,66	АД,АДМ 90 L6 исп 2081, 3081	950	8500
8	750	94	521	5,5	0,93	АД 132 М8 исп 2081, 3081	950	8500
10	750	75	644	5,5	0,92	АД 132 М8 исп 2081, 3081	950	8500
12,5	750	60	797	5,5	0,91	АД 132 М8 исп 2081, 3081	950	8500
16	750	47	986	5,5	0,88	АД 132 М8 исп 2081, 3081	950	8500
20	750	38	886	4,0	0,87	АД 132 S8 исп 2081, 3081	950	8500
25	750	30	812	3,0	0,85	АИРМ 112M B8 исп 2081, 3081	950	8500
31,5	750	24	1284	4,0	0,8	АД 132 S8 исп 2081, 3081	950	8500
40	750	19	874	2,2	0,78	АИРМ 112M A8 исп 2081, 3081	950	8500
50	750	15	716	1,5	0,75	АДМ 100 L8 исп 2081, 3081	950	8500
63	750	12	866	1,5	0,72	АДМ 100 L8 исп 2081, 3081	950	8500
80	750	9	740	1,1	0,66	AИР 90L B8 исп 2081, 3081	950	8500
100	750	8	544	0,8	0,57	AИР 90L B8 исп 2081, 3081	333	6661
110	750	7	494	0,8	0,47	AИР 90L B8 исп 2081, 3081	315	6614

i - передаточное число
n₁ - обороты электродвигателя
n₂ - обороты на выходе мотор-редуктора
M₂ - номинальный крутящий момент на выходе редуктора
Р - мощность электродвигателя
КПД - кпд редуктора

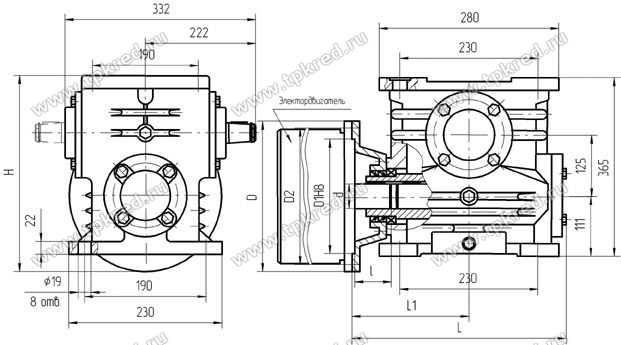

Вариант сборки 52, вариант крепления 2(1), вариант расположения червячной пары 1

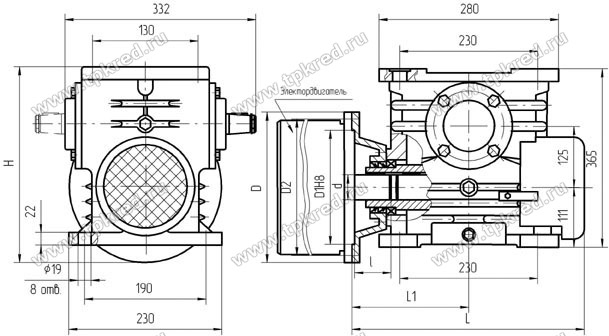

Вариант сборки 51, вариант крепления 3(4), вариант расположения червячной пары 4(3)

Эл.двигатель/размер	d, mm	I, mm	D, mm	D1, H8, mm	D2, mm	L, mm	L1, mm	H, mm
Для АИР-90 1500 об/мин	24	50	250	180	215	374	204	379
Для АИР-100 1500 об/мин	28	60	250	180	215	374	204	379
Для АИР-112 1500 об/мин	32	80	300	230	265	452,5	247	475
Для АИР-132 1500 об/мин	38	80	350	250	300	396	226	429

Вариант сборки 52, вариант крепления 2(1), вариант расположения червячной пары 1 (исполнение с вентилятором)

Эл.двигатель/размер	d, mm	I, mm	D, mm	D1, H8, mm	D2, mm	L, mm	L1, mm	H, mm
Для АИР-90 1500 об/мин	24	50	250	180	215	429	204	379
Для АИР-100 1500 об/мин	28	60	250	180	215	429	204	379
Для АИР-112 1500 об/мин	32	80	300	230	265	452,5	247,5	475
Для АИР-132 1500 об/мин	38	80	350	250	300	441	226	429

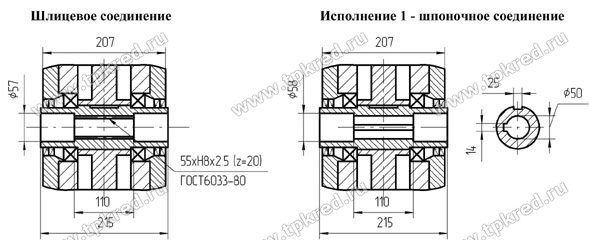

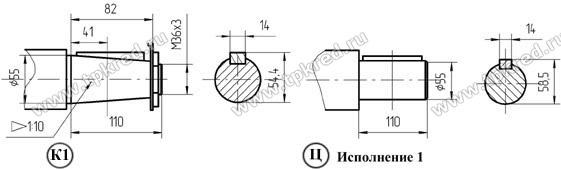

Вариант исполнения конца тихоходного вала (Ц - обозначение при заказе)

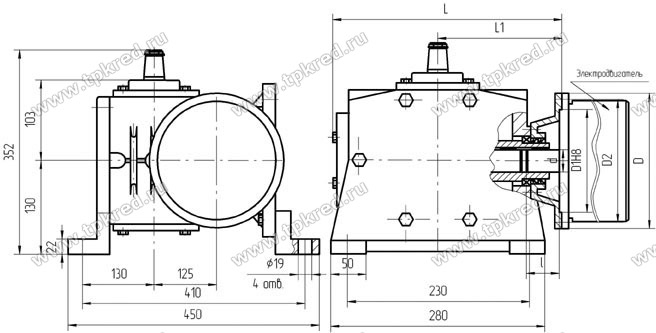

Вариант сборки 56
