Цилиндрический двухступенчатый мотор-редуктор МЦ2С 100

Назначение.

Цилиндрические двухступенчатые соосные мотор-редукторы типа МЦ2С являются электромеханическими приводами общего назначения.

Условия применения.

Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с продолжительностью работы до 24 ч/сут в следующих условиях:

  • вращение выходных валов - в любую сторону;
  • внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
  • климатическое исполнение У (категории размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
  • допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

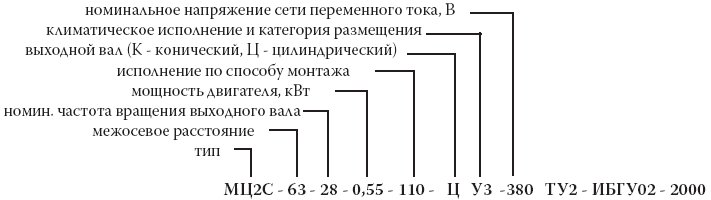

Пример записи условного обозначения:





Конструктивное исполнение по способу монтажа.




Технические характеристики:



Типоразмер редуктора Номинальная частота вращения вала, об/мин Номинальный крутящий момент на валу, Нм Тип двигателя АИР Мощность двигателя, кВт КПД мотор-редуктора, не менее Дополнительная радиальная нагрузка на валу Н Масса без смазки, кг (не более)
МЦ2С 100
28 617
112МА8
2,2
0,77 6100
95
31,5
667
112МА8 2,2
0,77
35,5
601 112МА8 2,2 0,77
35,5 747 112МВ8 3,0 0,79
40 689 112МВ8 3,0 0,79
45 632 112МВ8 3,0 0,79
45 745 112МВ6 3,0 0,82
50 742 112МВ6 3,0 0,82
56 677 112МА6 4,0 0,82
63 621 112МВ6 4,0 0,82
63 704 112МВ6 4,0 0,86
71 740 112М4
5,5 0,86
80 619 112М4 5,5 0,86
90 567 112М4 5,5 0,86
100 521 112М4 5,5 0,86
100 655 112М2 5,5 0,88
112 617 112М2 7,5 0,88
125 554 112М2 7,5 0,88
140 500 112М2 7,5 0,88
160 453 112М2 7,5 0,88
180 380 112М2 7,5 0,88


Фактическая частота вращения выходного вала не должна отличаться от номинальной более чем на 5%.


Габаритные и присоединительные размеры.

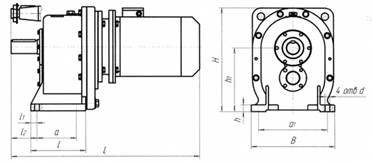

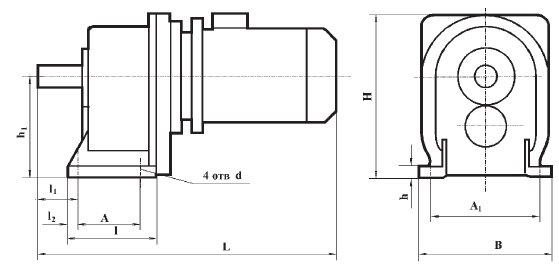

- исполнение с лапами



Типоразмер редуктора Номинальная частота вращения выходного вала, об/мин Lmax I I1 I2 A A1 Bmax Hmax l1 h d
МЦ2С 100 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100 112; 125; 140; 160; 180
765
195 20
110
130
210
255
380
212
22
15

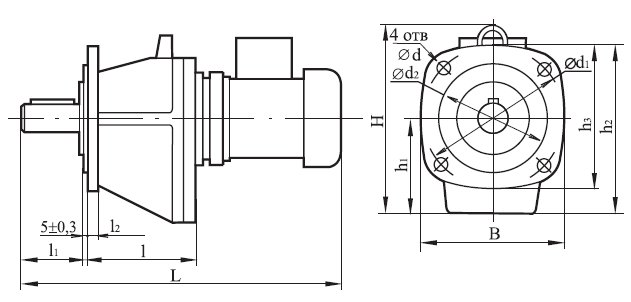

- фланцевое исполнение



Типоразмер редуктора Номинальная частота вращения выходного вала, об/мин L B H I I1 I2 h1 h2 h3 d d1 d2
МЦ2С 100 28; 31,5; 35,5; 40; 45;50; 56; 63; 71; 80; 90; 100; 112; 12 140; 160; 180 785 255 400 235 115 14 212 350 270 14 275 230

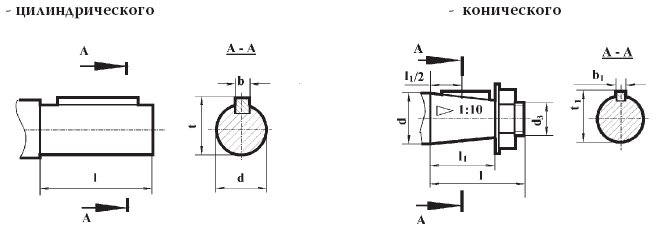

Размеры выходного вала:





Типоразмер редуктора d I t b d3 l1 b1 t1
МЦ2С 100 45k6 110 48,5 14 М30х2-8g 82 12 43,9
