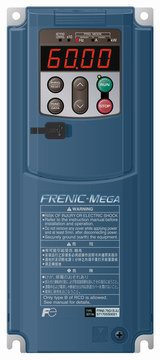

Преобразователи частоты FRENIC-MEGA G1
![](/useruploads/images/admupload_1269332934_frenicimega3.jpg)
FRENIC-MEGA - это новая универсальная серия преобразователей частоты компании Fuji Electric, пришедшая на замену надежной и успешной серии FRENIC 5000 G11 и задающая новые стандарты производительности, экологичности и удобства обслуживания.
В общепромышленной серии FRENIC-MEGA реализованы технологии высокоточного сенсорного и безсенсорного векторного управления, ранее реализуемые только в векторных преобразователях высшего класса линейки FRENIC VG (серия FRENIC 5000 VG7). Благодаря этому серия FRENIC-MEGA сегодня демонстрирует лучшие показатели управления в классе недорогих общепромышленных преобразователей частоты.
По сравнению с FRENIC 5000 G11 в серии FRENIC-MEGA увеличена перегрузочная способность и время эксплуатации без замены вентиляторов и конденсаторов (10 лет). Все модели имеют встроенный ЭМС-фильтр, а также аппаратный вход безопасного останова по стандарту EN954-1 кат.3. Для добавления опциональных карт теперь доступно 3 независимых слота.
Съемный пульт с USB-портом, работающий в качестве внешнего носителя, обеспечивает максимальное удобство работы с компьютером без дополнительных адаптеров (с бесплатным ПО FRENIC Loader 3) :
- в автономном режиме (подключение только пульта)- перенос с компьютера настроек преобразователя в память пульта (для последующего копирования в ПЧ), а также чтение из памяти пульта сохраненной во время работы информации о журнале ошибок и параметрах работы преобразователя;
- во время эксплуатации (подключение к пульту, установленному в ПЧ) - прямое изменение настроек преобразователя и визуализация переходных процессов в реальном времени (до 8 каналов).
Основные особенности
- Сенсорное/бессенсорное векторное управление высшего класса
- Диапазон регулирования скорости без энкодера 1:200, c энкодером 1:1500
- Быстродействие контура момента 500 Гц, контура скорости 100 Гц (20 Гц без энкодера)
- Удержание момента 100% на нулевой скорости без энкодера
- Высокая точность управления моментом на низких скоростях
- Увеличенная перегрузка по току: 200% - 3 сек (стандартный режим HD)
- Встроенный ЭМС-фильтр для моделей всех мощностей
- Встроенное тормозное устройство в моделях до 22 кВт
- Вход безопасного останова EN (по стандарту EN954-1 кат.3)
- Расширенные прикладные функци:управление подъемными механизмами, поочередная работа с 4-мя двигателями, ПИД-регуляторы для насосов и систем намотки, позиционирование по энкодеру, сервоблокировка, синхронизация и др.
- Программируемые функциональные блоки (функции простого ПЛК)
- Наработка вентиляторов и электролитических конденсаторов 10 лет (87600 часов)
- Возможность работы с синхронными двигателями (спец. модели)
- IGBT-модули Fuji 6-го поколения с технологией Soft Switching
- 2 варианта съемных пульта оператора на выбор (заказывается отдельно):
- Базовый пульт оператора с USB-портом (TP-E1U)
- Многофункциональный пульт с ЖК-дисплеем (TP-G1-J1)
![](/useruploads/images/admupload_1269333328_TP-G1.jpg)
TP-E1U TP-G1-J1
Модельный ряд
Модель |
3 фазы / 400 В |
Габариты (ВхШхГ), мм |
Тяжелый режим (HD mode) (Перегрузка 200%-3 сек, 150% - 60 сек) |
Средний режим (MD mode) (Перегрузка 150% - 60 сек, fc=2 кГц) |
Легкий режим (LD mode) (Перегрузка 120% - 60 сек) |
Номинальная мощность (кВт) |
Номинальный ток, А |
Номинальная мощность (кВт) |
Номинальный ток, А |
Номинальная мощность (кВт) |
Номинальный ток, А |
FRN0.4G1E-4E |
0,4 |
1,5 |
--- |
--- |
--- |
--- |
260х110х130 |
FRN0.75G1E-4E |
0,75 |
2,5 |
---
|
---
|
---
|
---
|
260х110х130 |
FRN1.5G1E-4E |
1,5 |
4,0 |
--- |
--- |
--- |
--- |
260х150х145 |
FRN2.2G1E-4E |
2,2 |
5,5 |
--- |
--- |
--- |
--- |
260х150х145 |
FRN4.0G1E-4E |
4,0 |
9,0 |
--- |
--- |
--- |
--- |
260х220х195 |
FRN5.5G1E-4E |
5,5 |
13,5 |
--- |
--- |
7,5 |
16,5 |
260х220х195 |
FRN7.5G1E-4E |
7,5 |
18,5 |
--- |
--- |
11,0 |
23,0 |
260х220х195 |
FRN11G1E-4E |
11,0 |
24,5 |
--- |
--- |
15,0 |
30,5 |
260х220х195 |
FRN15G1E-4E |
15,0 |
32,0 |
--- |
--- |
18,5 |
37,0 |
400х250х195 |
FRN18.5G1E-4E |
18,5 |
39,0 |
--- |
--- |
22,0 |
45,0 |
400х250х195 |
FRN22G1E-4E |
22,0 |
45,0 |
--- |
--- |
30,0 |
60,0 |
400х250х195 |
FRN30G1E-4E |
30,0 |
60,0 |
--- |
--- |
37,0 |
75,0 |
550х320х255 |
FRN37G1E-4E |
37,0 |
75,0 |
--- |
--- |
45,0 |
91,0 |
550х320х255 |
FRN45G1E-4E |
45,0 |
91,0 |
--- |
--- |
55,0 |
112,0 |
615х355х270 |
FRN55G1E-4E |
55,0 |
112,0 |
--- |
--- |
75,0 |
150,0 |
675х355х270 |
FRN75G1E-4E |
75,0 |
150,0 |
--- |
--- |
90,0 |
176,0 |
740х355х270 |
FRN90G1E-4E |
90,0 |
176,0 |
110,0 |
210,0 |
110,0 |
210,0 |
740х530х315 |
FRN110G1E-4E |
110,0 |
210,0 |
132,0 |
253,0 |
132,0 |
253,0 |
740х530х315 |
FRN132G1E-4E |
132,0 |
253,0 |
160,0 |
304,0 |
160,0 |
304,0 |
1000х530х360 |
FRN160G1E-4E |
160,0 |
304,0 |
200,0 |
377,0 |
200,0 |
377,0 |
1000х530х360 |
FRN200G1E-4E |
200,0 |
377,0 |
220,0 |
415,0 |
220,0 |
415,0 |
1000х680х360 |
FRN220G1E-4E |
220,0 |
415,0 |
250,0 |
468,0 |
280,0 |
520,0 |
1000х680х360 |
FRN280G1E-4E |
280,0 |
520,0 |
315,0 |
585,0 |
355,0 |
650,0 |
1400х680х440 |
FRN315G1E-4E |
315,0 |
585,0 |
355,0 |
650,0 |
400,0 |
740,0 |
1400х680х440 |
FRN355G1E-4E |
355,0 |
650,0 |
400,0 |
740,0 |
450,0 |
840,0 |
1400х880х440 |
FRN400G1E-4E |
400,0 |
740,0 |
450,0 |
840,0 |
500,0 |
960,0 |
1400х880х440 |
FRN500G1E-4E |
500,0 |
960,0 |
--- |
--- |
630,0
|
1170,0
|
1550х1000х500 |
FRN630G1E-4E
|
630,0
|
1170,0
|
---
|
---
|
710,0
|
1370,0
|
1550х1000х500
|
|
