Преобразователи частоты FRENIC-Eco F1

Новое поколение преобразователей частоты, специально разработанных для насосов и вентиляторов. Оптимальное решение инженерных задач в области водоснабжения, отопления, вентиляции и кондиционирования.

Основные особенности

• Диапазон мощностей 0.75 - 560 кВт
• Новый алгоритм энергосбережения
• Широкие возможности для управления насосами и вентиляторами
• Модификации со степенью защиты IP54
• Автоматическое управление группой насосов (каскадное ПИД-управление, выравнивание наработки)
• Расширенный ПИД-регулятор (антираскрутка, аварийный выход ПИД и др.)
• Срок службы конденсаторов и вентиляторов охлаждения 7-10 лет
• Рабочий диапазон температур -10 ..+50 0С (без снижения мощности)
• Съемный пульт с памятью
• Экономичная серия

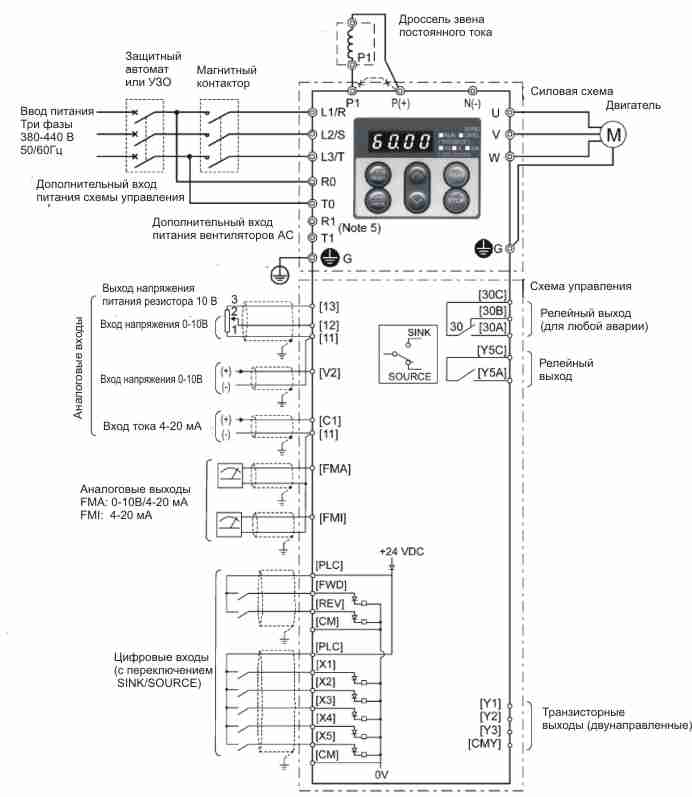

Схема подключения

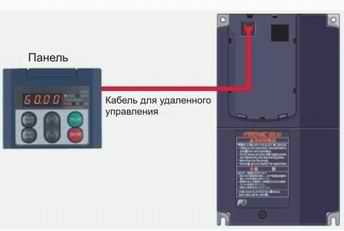

Удаленное управление c использованием кабеля

Пульт может быть подключен удаленно с использованием опционального кабеля или стандартного LAN-кабеля (до 20 м)

Крепление для внешнего охлаждения (опция до 30 кВт, стандарт для 37 кВт и выше) позволяет устанавливать ПЧ в шкафу таким образом, чтобы охладитель располагался снаружи шкафа. Это значительно снижает тепловыделение внутри шкафа.

Плата выходных реле используется для увеличения количества выходов (3 дополнительных релейных выхода)

Возможность сетевого управления

Совместимость с широким рядом открытых протоколов, таких как DeviceNet, PROFIBUS-DP, LonWorks, Modbus Plus, CC Link, Metasys и др.
Стандартно предусмотрен порт RS485 (Modbus RTU). С дополнительной платой RS485 может быть доступно до 2-х портов.

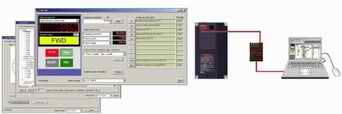

В качестве опции доступно Windows-совместимое ПО для упрощения настройки функциональных кодов, а также для управления, мониторинга и осциллографирования данных.

Функция автоматического энергосбережения

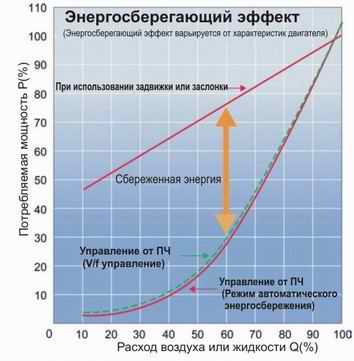

При управлении насосами или вентиляторами в дополнение к потерям в двигателе FRENIC-Eco также минимизирует потери в инверторе.

Монитор электроэнергии

В дополнение к потребляемой мощности на дисплее или с верхнего уровня может контролироваться значение счетчика потребленной электроэнергии (в кВт*ч или в пользовательских единицах, например общая стоимость потребленной энергии в рублях)

Функция управления охлаждающими вентиляторами

Охлаждающие вентиляторы преобразователя частоты могут быть остановлены для снижения шума и энергосбережения при остановленном двигателе.

Простота обслуживания и комплекс защитных функций

• Возможность оценки срока службы конденсаторов в силовой цепи. Измерение емкости конденсаторов силовой цепи по отношению к первоначальной емкости повзоляет определить время замены.
• Увеличенный срок службы 7-10 лет вентиляторов и конденсаторов позволяет продлить период замены
• Преобразователь частоты сохраняет и отображает общее время работы двигателя и преобразователя (а также наработку конденсаторов печатных плат и вентиляторов)
• Сигнал прогнозирования срока службы может быть назначен на транзисторный выход. Сигнал сработает при подходе к концу срока службы конденсаторов силовой цепи, конденсаторов печатных плат или вентиляторов.
• Сохранение истории 4-х последних аварий. Сохраняется детальная информация об авариях (частота, ток, состояние входов/выходов и др.).
• Защиты от обрыва фазы на входе и выходе. Могут быть включены или запрещены при запуске и работе.
• Защита от замыкания на землю. Защищает от перегрузки по току из-за замыкания на землю
• Защита двигателя с использованием PTC-термистора. В дополнение к защите двигателя с помощью электронной защиты двигателя может быть использован PTC-термистор для защиты.

Широкие возможности для управления насосами и вентиляторами

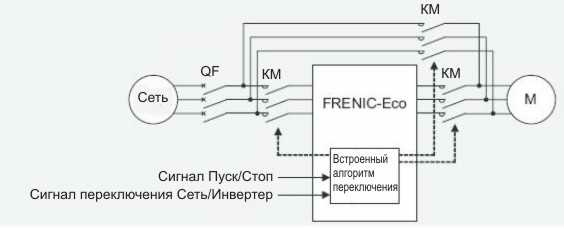

FRENIC Eco имеет дополнительный вход питания схемы управления. Это позволяет переключать источник питания двигателя между сетью и выходом инвертора. Доступно два варианта переключения на сеть: по внешнему сигналу и автоматическое переключение на сеть при срабатывании защиты ПЧ.

Основное управление скоростью

Задание скорости может быть подано на ПЧ от ПЛК или контроллера процесса.

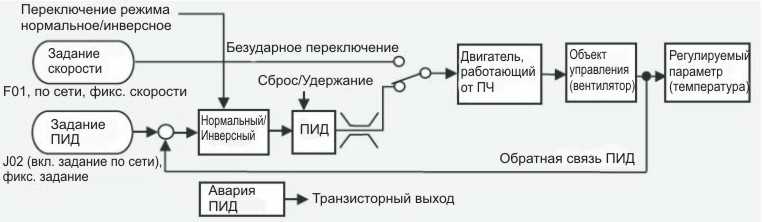

Полнофункциональное ПИД-управление

FRENIC Eco имеет многофункциональное ПИД-управление с функциями облегчающими регулирование:

• аварийный выход по отклонению или абсолютному значению (обрыв датчика, прорыв трубопровода)
• безударное переключение между режимами ПИД/Скорость
• функция антираскрутки для предотвращения перерегулирования при ПИД-управлении
• ограничитель выхода ПИД
• сигнал переключения режима нормальный/инверсный (для управления нагревом/охлаждением)
• сигналы удержания/сброса интегральной составляющей ПИД

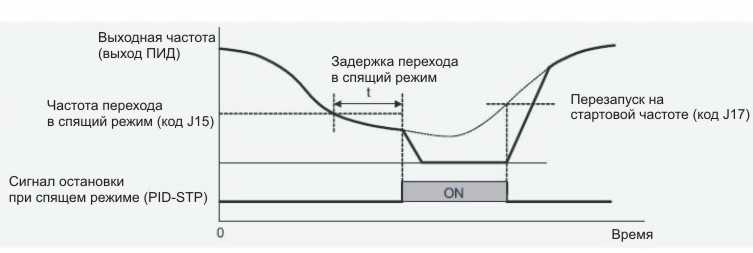

Дополнительное энергосбережение с функцией спящего режима

Функция для временной остановки насоса или вентилятора при работе на малой скорости. Функция может использоваться для остановки насоса при малом расходе воды.

Определение потери задания

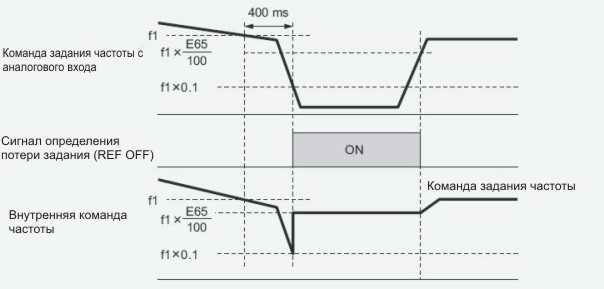

Аналоговый сигнал задания частоты постоянно контролируется и при определении потери сигнала выдается аварийный сигнал на танзисторный выход. Если это происходит в критических системах, таких как кондиционеры воздуха для ответственных установок, оборудование может быть остановлено или продолжать работу на установленной частоте до восстановления сигнала.

Определение низкого момента

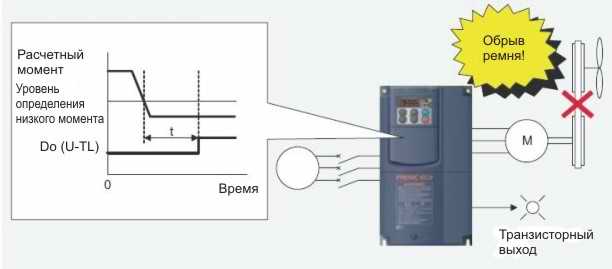

Сигнал определения низкого момента появляется при внезапном уменьшении момента из-за нарушения в работе, например обрыва приводного ремня между двигателем и нагрузкой (например в вентиляторах с ременной передачей)

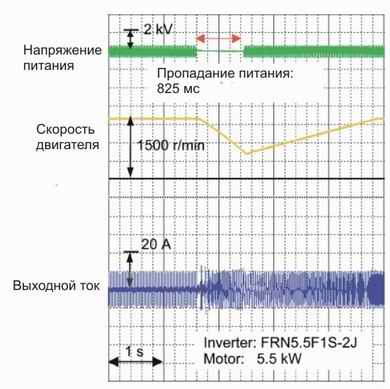

Непрерывная работа при кратковременных пропаданиях напряжения

Инвертор автоматически перезапускается после восстановления питания без остановки двигателя.
Могут быть выбраны три режима:

• Перезапуск с частоты, действующей в момент пропадания питания
• Перезапуск с частоты 0 Гц
• Продолжение работы во время провала с использованием кинетической энергии привода для рекуперации энергии и поддержания напряжения в звене постоянного тока

Улучшение способности генераторного торможения

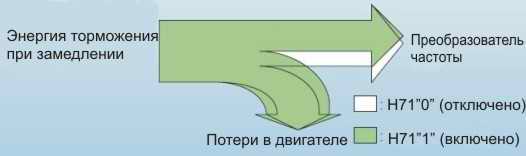

Если во время замедления и остановки двигателя рекуперативная энергия торможения превышает допустимую способность заряда конденсаторов в силовой цепи преобразователя, он отключается по ошибке. Для этого случая использование данной функции позволяет рассеять избыточную энергию в двигателе без подключения тормозного резистора (также может быть использована функция автоматического замедления H69).

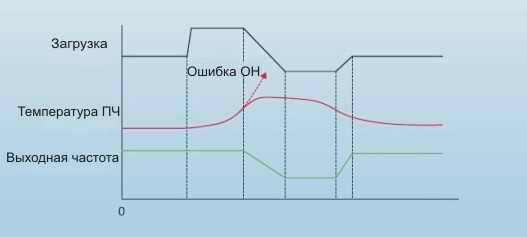

Контроль предупреждения перегрузки

Если нагрузка на вентиляторе или шкиве увеличивается из-за попадания посторонних предметов, наворачивающихся на вал двигателя и т.д. или окружающая температура увеличивается выше допустимой, то для предотвращения срабатывания защиты по перегреву ПЧ скорость двигателя может быть автоматически снижена для уменьшения нагрузки и предотвращения отключения.

Защита двигателя от образования конденсата

Во время простоя двигателя пребразователь частоты может подавать постоянный ток в двигатель для его подогрева и предотвращения образования конденсата

Переключение режимов управления Местное/Дистанционное

С использованием функций Задание частоты 1 (F01) и Задание частоты 2 (С30), внешних команд Пуск/Стоп 1 и Пуск/Стоп 2 возможно независимое переключение источников задания частоты (сигнал Hz2/Hz1) и внешних команд запуска (FR2/FR1). Кроме этого возможно переключение на панель управления (сигнал LOC) или управление по сети (сигнал LE).

Различные методы задания скорости и задания ПИД

Задание с панели (клавишами) в пользовательских единицах (об/мин, м/мин, кПа, градусы и т.д.), аналоговый вход (4-20мА, 0-5В, 0-10В), 8-предустановленных скоростей (1 предустановленное задание ПИД), внешними кнопками Вверх/Вниз, управление по сети. Для управления скоростью также доступны две вспомогательных команды частоты для сложения заданий

Подхват двигателя при свободном вращении

Если двигатель самопроизвольно вращается из-за естественной конвекции или других подобных ситуаций, может использоваться функция подхвата для мягкого запуска.

Каскадное управление группой насосов

Динамическое управление группой насосов. При управлении более одного насоса возможно использование двух алгоритмов управления.

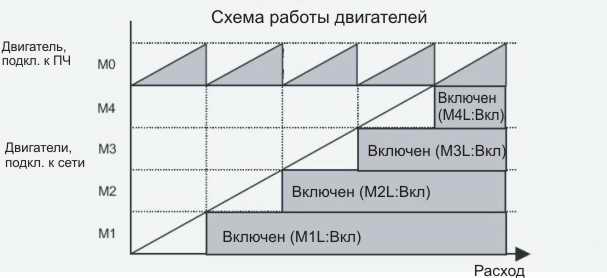

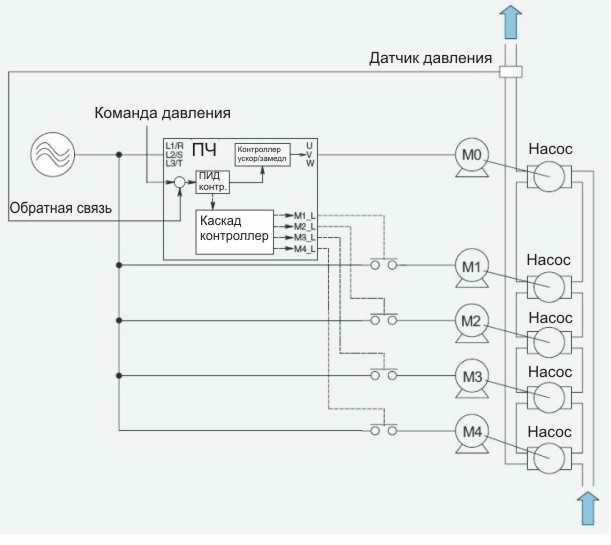

С инвертором, закрепленным за одним двигателем: Позволяет управлять группой до 5 насосов. Расход может изменяться от 0 до 500%.

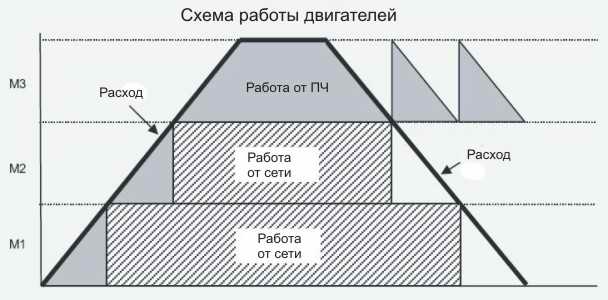

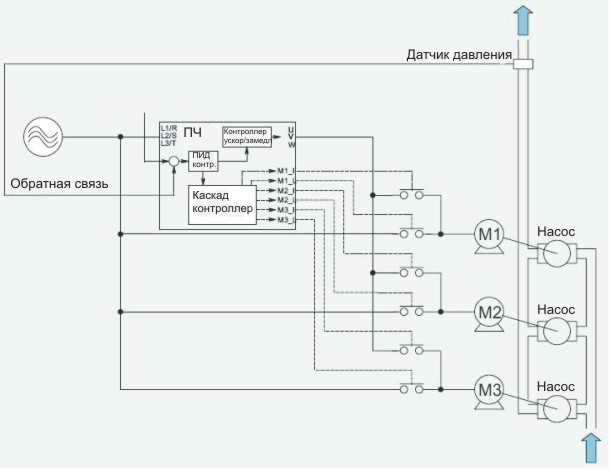

С инвертором, переключающимся между двигателями: Позволяет управлять группой до 3 насосов. Расход может изменяться от 0 до 300%.
