ЦУ-200

Редуктор цилиндрический одноступенчатый ЦУ-200

Назначение:

Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редукторов:
нагрузка постоянная и переменная, одного направления и реверсивная;
работа постоянная или с периодическими остановками;
вращение валов в любую сторону
частота вращения входного вала не должна превышать 1800 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.

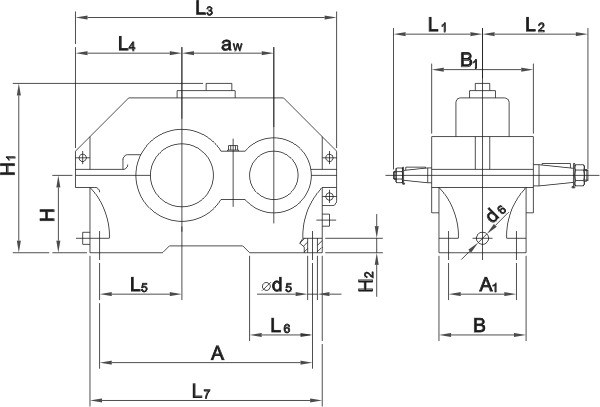

 Габаритные и присоединительные размеры:

Типоразмер редуктора	аw	А	А1	В	В1	H	H1	H2	L1	L2	L3	L4	L5	L6
ЦУ-200	200	437	136	200	212	212	425	36	230	265	580	236	154	160

Типоразмер редуктора

L7

b1

b2

d1

d2

d3

d4

d5

d6

d7

d8

h1

h2

ЦУ-200

500

16

20

55

70

М36х3,0

М48х3,0

24

M24x1,5

75

100

10

12

 Варианты сборки редукторов типа 1ЦУ

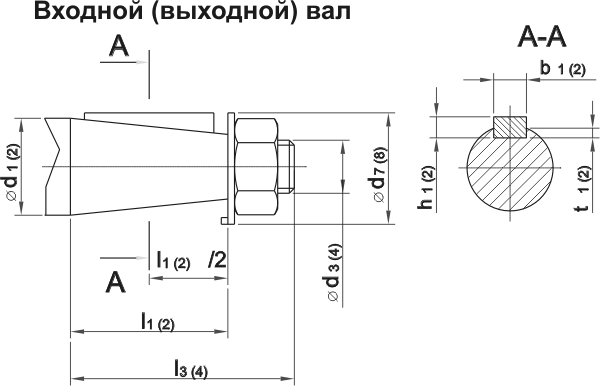

Типоразмер редуктора	l1	l2	l3	l4	t1	t2
ЦУ-200	82	105	110	140	6,0	7,5

Термическая мощность, кВт.

Типоразмер редуктора	Номинальные передаточные числа
	2	2,5	3,15	4	5	6,3
ЦУ-200	80	74	68	60	54	47

Технические характеристики

Типоразмер редуктора	Номинальный вращающий момент на выходном валу Мт , Н*м	Допускаемая радиальная нагрузка, Н		Объем заливаемого масла, л	Масса кг
		на входном валу Fвх	на выходном валу Fвых
ЦУ-200	2000	2000	5600	4	135

Пример условного обозначения при заказе:

Редуктор 1ЦУ-160-4-12K У2, где:

Цилиндрический одноступенчатый редуктор с межосевым расстоянием тихоходной ступени 160 мм, номинальным передаточным числом 4, вариантом сборки 12, коническим концом тихоходного вала K, климатическим исполнением У и категорией размещения 2.
