Редуктор червячно-цилиндрический ЧЦ 250

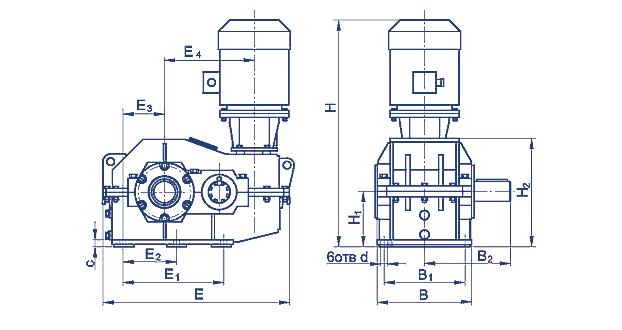

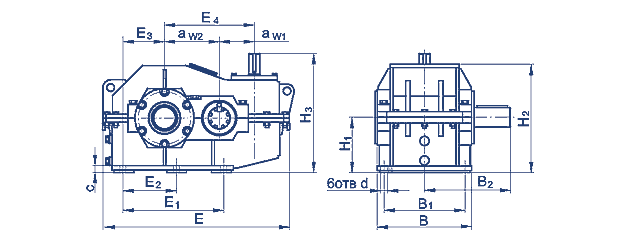

Габаритные и присоединительные размеры
| Типоразмер редуктора |
Размеры, мм |
| aw2 |
aw1 |
B |
B1 |
B2 |
H, не более |
H1 |
H2 |
H3 |
E, не более |
E1 |
E2 |
E3 |
E4 |
c |
d |
| ЧЦ 250 |
250 |
180 |
450 |
385 |
445 |
1300 |
250 |
490 |
545 |
895 |
480 |
245 |
190 |
430 |
32 |
28 |
Технические характеристики
i
(i1xi2) |
n1
|
n2
|
ЧЦ 250
|
T2
|
P1
|
η |
мин-1
|
Н*м
|
кВт
|
|
20
(8x2,5)
|
1500
|
75
|
4159
|
35,9 |
0,91
|
| 1000 |
50 |
4765
|
28,7 |
0,87 |
| 750 |
37,5 |
5044
|
23,3 |
0,85 |
25
(8x3,15)
|
1500 |
60
|
5240
|
37,0 |
0,89
|
| 1000 |
40 |
6004 |
29,2 |
0,86 |
| 750 |
30 |
6355 |
23,5 |
0,85 |
31,5
(8x4)
|
1500 |
47,6 |
6654 |
37,3 |
0,89 |
| 1000 |
31,7 |
7624 |
29,4 |
0,86 |
| 750 |
23,8 |
8070 |
23,7 |
0,85 |
40
(8x5)
|
1500 |
37,5 |
8318 |
36,7 |
0,89 |
| 1000 |
25 |
9530 |
29,0 |
0,86 |
| 750 |
18,75 |
10088 |
23,3 |
0,85 |
50
(16x3,15)
|
1500 |
30 |
5721 |
20,4 |
0,88 |
| 1000 |
20 |
6562 |
15,8 |
0,87 |
| 750 |
15 |
7104 |
13,0 |
0,86 |
63
(16x4)
|
1500 |
23,8 |
7265 |
20,6 |
0,88 |
| 1000 |
15,87 |
8332 |
15,9 |
0,87 |
| 750 |
11,9 |
9021 |
13,1 |
0,86 |
80
(16x5)
|
1500 |
18,75 |
9082 |
20,3 |
0,88 |
| 1000 |
12,5 |
10415 |
15,7 |
0,87 |
| 750 |
9,37 |
11276 |
12,9 |
0,86 |
100
(31,5x3,15)
|
1500 |
15 |
6921 |
13,1 |
0,83 |
| 1000 |
10 |
7364 |
9,5 |
0,81 |
| 750 |
7,5 |
7860 |
7,8 |
0,79 |
125
(31,5x4)
|
1500 |
12 |
8788 |
13,3 |
0,83 |
| 1000 |
8 |
9351 |
9,7 |
0,81 |
| 750 |
6 |
9981 |
7,9 |
0,79 |
160
(31,5x5)
|
1500 |
9,4 |
10985 |
13,0 |
0,83 |
| 1000 |
6,25 |
11689 |
9,4 |
0,81 |
| 750 |
4,7 |
12477 |
7,8 |
0,79 |

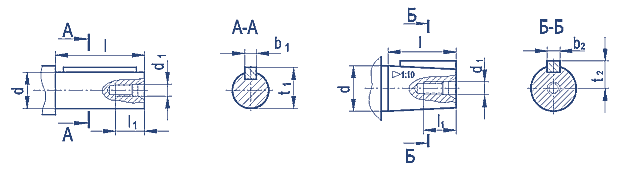

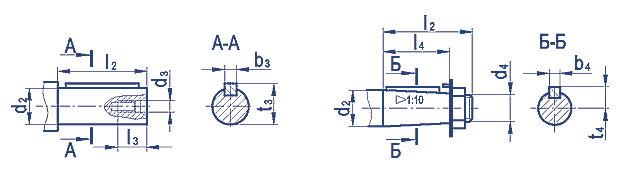

Размеры концов валов
| Типоразмер редуктора |
Размеры, мм |
| Общие |
Цилиндрический |
Конический |
| d |
L |
d1 |
L1 |
b1 |
t1 |
b2 |
t2 |
| ЧЦ 250 |
40 |
110 |
М12 |
24 |
12 |
43 |
10 |
17,5 |
| Примечание: поле допуска диаметра d для цилиндрического конца вала при d до 50 мм включительно - кб, свыше 50 мм - m6. |
| Типоразмер редуктора |
Размеры, мм |
| Общие |
Цилиндрический |
Конический |
| d |
L |
d1 |
L1 |
b1 |
t1 |
d2 |
L2 |
b2 |
t2 |
| ЧЦ 250 |
110 |
210 |
М30 |
75 |
28 |
116 |
М80х4 |
165 |
25 |
55,875 |
| Примечание: поле допуска диаметра d2 для цилиндрического конца вала - m6. |
Размеры выходного вала. Исполнение П (полый, для вариантов сборки 77, 78)
| Типоразмер редуктора |
Размеры, мм |
| d5xH8xm |
d6 |
d7
|
I5
|
I6
|
I7 |
ЧЦ 250
|
100хН8х3,5 |
105 |
105 |
490 |
180
|
35 |
Размеры выходного вала. Исполнение М (муфтовый, для вариантов сборки 71, 72, 74, 75)
| Типоразмер редуктора |
Размеры, мм |
z |
| I8 |
I9 |
I10 |
d8 |
d9 |
d10 |
b5 |
b6 |
k |
m |
| ЧЦ 250 |
305 |
280 |
20 |
252 |
110 |
140 |
60 |
30 |
25 |
6 |
40 |
Размеры конца выходного вала для присоединения приборов управления (для вариантов сборки 74, 75)
| Типоразмер редуктора |
Размеры, мм |
| d11 |
d12 |
d13 |
d14 |
I11 |
I12 |
I13 |
ЧЦ 250
|
75 |
120
|
55
|
М8
|
5
|
20
|
140
|

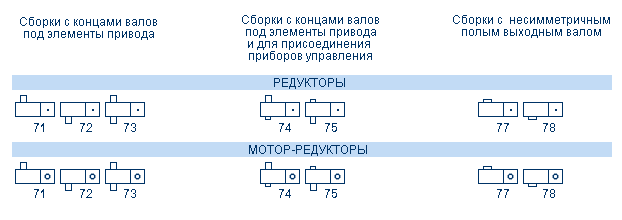

Варианты сборки редукторов
Примеры условных обозначений параметров редукторов
ЧЦ 250 - 40 - 1650 - 71 - Ц - УЗ
ЧЦ 250 - тип мотор-редуктора
125 - межосевое расстояние выходной ступени, мм
40 - частота вращения выходного вала, мин-1
1650 - номинальный крутящий момент на выходном валу, Н*м
71 - вариант сборки
Ц - исполнение конца вала
УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69 |
