Редукторы цилиндрические соосные модернизированные одноступенчатые ЦФ-40М...ЦФ-250М
| Типоразмер редуктора |
Передаточное число, u |
Частота вращения выходного вала, n2, об/мин |
Номинальный крутящий момент на выходном валу, T2, Нм |
| ЦФ-40М |
1,6; 2,0; 2,5;
3,15; 4,0; 5,0
|
224...450
|
18...20 |
| ЦФ-50М |
25...32 |
| ЦФ-63М |
50...63 |
| ЦФ-80М |
100...124 |
| ЦФ-100М |
220...260 |
| ЦФ-125М |
385...490 |
| ЦФ-160М |
630...795 |
| ЦФ-200М |
1080...1350 |
| ЦФ-250М |
1840...2000 |

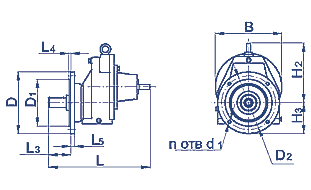

Габаритные и присоединительные размеры мотор-редукторов
| Типоразмер редуктора |
Размеры, мм |
Масса, кг |
| aw |
B |
L |
L1 |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
H2 |
H3 |
n |
d1 |
МЦФ |
| ЦФ-40М |
40 |
160 |
220 |
360...380 |
30 |
3,5 |
10 |
200 |
130 |
165 |
200 |
70 |
12 |
10 |
25...28 |
| ЦФ-50М |
50 |
160 |
245 |
375...395 |
40 |
3,5 |
12 |
200 |
130 |
165 |
200 |
70 |
12 |
10 |
26...29 |
| ЦФ-63М |
63 |
215 |
305 |
475...505 |
50 |
4 |
14 |
250 |
180 |
215 |
268 |
80 |
16 |
12 |
47...53 |
| ЦФ-80М |
80 |
275 |
320 |
560 |
60 |
4 |
16 |
300 |
230 |
265 |
322 |
100 |
22 |
15 |
75 |
| ЦФ-100М |
100 |
305 |
395 |
665 |
80 |
5 |
18 |
350 |
250 |
300 |
377 |
112 |
25 |
19 |
124 |
| ЦФ-125М |
125 |
355 |
480 |
790...830 |
110 |
5 |
20 |
350 |
250 |
300 |
435 |
140 |
28 |
19 |
205 |
| ЦФ-160М |
160 |
405 |
535 |
835...875 |
110 |
5 |
20 |
400 |
300 |
350 |
530 |
170 |
32 |
22 |
248 |
| ЦФ-200М |
200 |
555 |
670 |
1050 |
140 |
6 |
22 |
500 |
400 |
450 |
675 |
200 |
36 |
26 |
450 |
| ЦФ-250М |
250 |
555 |
765 |
1205 |
170 |
6 |
22 |
550 |
450 |
500 |
775 |
250 |
42 |
32 |
730 |
Размеры входных валов
Исполнение Ц (Цилиндрический)
Исполнение К (конический)
| Типоразмер редуктора |
Размеры, мм |
| Общие |
Цилиндрический |
Конический |
| d |
I |
d1 |
I1 |
b1 |
t1 |
d2 |
I2 |
b2 |
t2 |
| ЦФ-40М |
11 |
23 |
М4 |
10 |
4 |
12,5 |
М6 |
15 |
2 |
5,925 |
| ЦФ-50М |
14 |
30 |
М4 |
10 |
5 |
16 |
М8х1 |
18 |
3 |
8,55 |
| ЦФ-63М |
18 |
40 |
М6 |
14 |
6 |
20,5 |
М10х1,25 |
28 |
4 |
9,8 |
| ЦФ-80М |
22 |
50 |
М6 |
20 |
6 |
24,5 |
М12х1,25 |
36 |
4 |
11,6 |
| ЦФ-100М |
25 |
60 |
М8 |
20 |
8 |
31 |
М16х1,5 |
42 |
5 |
14,95 |
| ЦФ-125М |
28 |
80 |
М8 |
20 |
10 |
38 |
М20х1,5 |
58 |
6 |
18,55 |
| ЦФ-160М |
35 |
110 |
М10 |
25 |
14 |
48,5 |
М30х2 |
82 |
12 |
23,45 |
| ЦФ-200М |
45 |
110 |
М16 |
35 |
16 |
59 |
М36х3 |
82 |
14 |
28,95 |
| ЦФ-250М |
55 |
140 |
М20 |
45 |
20 |
62,5 |
М48х3 |
105 |
18 |
36,38 |
Размеры выходных валов
Исполнение Ц (Цилиндрический) Исполнение К (конический)
| Типоразмер редуктора |
Размеры, мм |
| Общие |
Цилиндрический |
Конический |
| d3 |
I3 |
d4 |
I4 |
b3 |
t3 |
d5 |
I5 |
b4 |
t4 |
| ЦФ-40М |
14 |
30 |
М4 |
10 |
5 |
16 |
М8х1 |
18 |
3 |
7,75 |
| ЦФ-50М |
18 |
40 |
М6 |
14 |
6 |
20,5 |
М10х1,25 |
28 |
4 |
9,8 |
| ЦФ-63М |
22 |
50 |
М6 |
20 |
6 |
24,5 |
М12х1,25 |
36 |
4 |
11,6 |
| ЦФ-80М |
28 |
60 |
М8 |
20 |
8 |
31 |
М16х1,5 |
42 |
5 |
14,95 |
| ЦФ-100М |
35 |
80 |
М10 |
25 |
10 |
38 |
М20х1,5 |
58 |
6 |
18,55 |
| ЦФ-125М |
45 |
110 |
М16 |
35 |
14 |
48,5 |
М30х2 |
82 |
12 |
23,45 |
| ЦФ-160М |
55 |
110 |
М20 |
45 |
16 |
59 |
М36х3 |
82 |
14 |
29,45 |
| ЦФ-200М |
70 |
140 |
М20 |
45 |
20 |
74,5 |
М48х3 |
105 |
18 |
36,375 |
| ЦФ-250М |
90 |
170 |
М24 |
60 |
25 |
95 |
М64х4 |
130 |
22 |
46,75 |
Технические характеристики редукторов
| Тип |
i |
n2 |
aw, мм |
| ЦФ-40М |
ЦФ-50М |
ЦФ-63М |
ЦФ-80М |
ЦФ-100М |
| P1 |
T2 |
F2 |
P1 |
T2 |
F2 |
P1 |
T2 |
F2 |
P1 |
T2 |
F2 |
P1 |
T2 |
F2 |
| мин-1 |
кВт |
Н*м |
Н |
кВт |
Н*м |
Н |
кВт |
Н*м |
Н |
кВт |
Н*м |
Н |
кВт |
Н*м |
Н |
| ЦФ |
1,6; 2,0; 2,5; 3,15; 4; 5 |
450 |
1,1 |
20 |
559 |
1,5 |
31 |
700 |
3,0 |
62 |
980 |
5,5 |
112 |
1320 |
11 |
230 |
1900 |
| 400 |
19 |
545 |
32 |
710 |
60 |
970 |
120 |
1370 |
250 |
1980 |
| 355 |
0,75 |
18 |
530 |
1,1 |
29 |
670 |
2,2 |
58 |
950 |
4,0 |
100 |
1260 |
260 |
2015 |
| 315 |
20 |
560 |
28 |
660 |
62 |
958 |
120 |
1370 |
7,5 |
220 |
1850 |
| 280 |
19 |
545 |
0,75 |
25 |
625 |
1,5 |
50 |
880 |
122 |
1380 |
250 |
1980 |
| 250 |
0,55 |
18 |
530 |
28 |
660 |
55 |
930 |
3,0 |
110 |
1310 |
260 |
2015 |
| 224 |
19 |
545 |
30 |
685 |
63 |
990 |
124 |
1390 |
5,5 |
230 |
1900 |
| Тип |
i |
n2 |
aw, мм |
| ЦФ-125М |
ЦФ-160М |
ЦФ-200М |
ЦФ-250М |
| P1 |
T2 |
F2 |
P1 |
T2 |
F2 |
P1 |
T2 |
F2 |
P1 |
T2 |
F2 |
| мин-1 |
кВт |
Н*м |
Н |
кВт |
Н*м |
Н |
кВт |
Н*м |
Н |
кВт |
Н*м |
Н |
| ЦФ |
1,6; 2,0; 2,5; 3,15; 4; 5 |
450 |
18,5 |
385 |
2450 |
30 |
630 |
3150 |
55 |
1080 |
4100 |
90 |
1835 |
5400 |
| 400 |
400 |
2500 |
700 |
3300 |
1200 |
4300 |
2050 |
5650 |
| 355 |
490 |
2800 |
795 |
3580 |
1350 |
4600 |
2295 |
6000 |
| 315 |
15 |
420 |
2550 |
22 |
660 |
3200 |
45 |
1300 |
4500 |
75 |
2000 |
5600 |
| 280 |
470 |
2710 |
730 |
3400 |
37 |
1230 |
4400 |
2165 |
5800 |
| 250 |
11 |
400 |
2500 |
18,5 |
680 |
3250 |
30 |
1100 |
4145 |
55 |
2000 |
5600 |
| 224 |
440 |
2600 |
710 |
3300 |
1200 |
4300 |
2040 |
5650 |
Условные обозначения параметров:
аw мм - межосевое расстояние
i - передаточное отношение редуктора
n1- частота вращения входного вала редуктора, мин-1
n2 - частота вращения выходного вала редуктора (мотор-редуктора), мин-1
P1 - допускаемая мощность на входном валу редуктора (или номинальная мощность электродвигателя у мотор-редуктора), (кВт)
T2 - допускаемый крутящий момент на выходном валу редуктора (мотор-редуктора), (Н·м )
F1 - допускаемая радиальная консольная нагрузка на входном валу редуктора, (Н)
F2 - допускаемая радиальная консольная нагрузка на выходном валу редуктора (мотор-редуктора),(Н)
F2 - допускаемая радиальная консольная нагрузка на выходном валу редуктора (мотор-(Н)
|
