Редуктор цилиндрический одноступенчатый горизонтальный Ц200Н
Назначение:
Редукторы цилиндрические одноступенчатые горизонтальные серии Ц предназначены для увеличения
крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Условия применения:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа с периодическими остановками (повторно-кратковременный режим), допускается
длительная работа;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин с ограничением окружной
скорости зубчатых передач до 12 м/с;
- атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/мЗ;
- климатические исполнения: У, Т по ГОСТ 15150-69;
- категория размещения: 2, 3 по ГОСТ 15150-69.

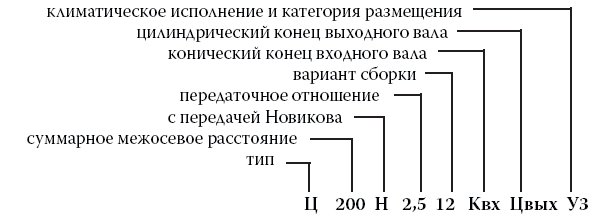

Пример записи условного обозначения:

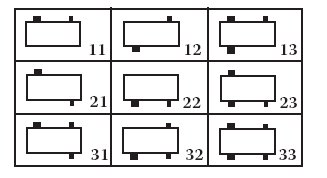

Варианты сборки:
Технические характеристики:
| Тип |
Ц-200Н |
| Номинальное передаточное отношение |
2; 2,5; 3,15; 4; 5; 6,3 |
| Номинальный крутящий момент на тихоходном валу, Нм, min/max |
2000/2000 |
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н |
тихоходного min/max |
5500/5500
|
| быстроходного min/max |
900/1500 |
| Номинальная передаваемая мощность, кВт, max/min |
105/50 |
| Масса, кг |
170
|

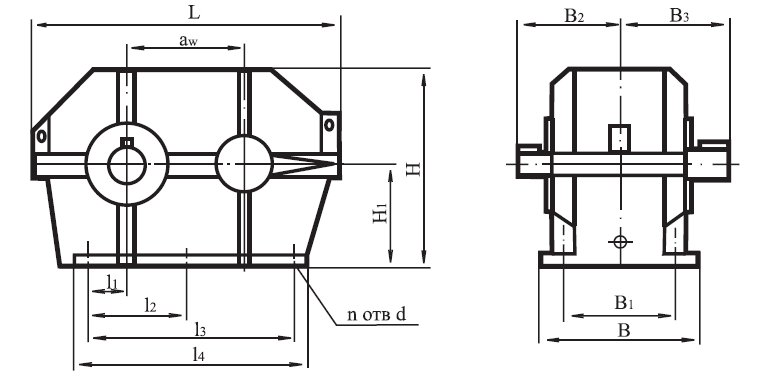

Габаритные и присоединительные размеры:
| Тип |
aw
|
L
|
l1 |
l2
|
l3 |
l4 |
H |
H1 |
B |
B1 |
B2 |
B3 |
n |
d |
Ц-200Н
|
200 |
613 |
90 |
- |
375 |
425 |
460 |
225 |
300 |
250 |
233 |
257 |
4 |
17 |

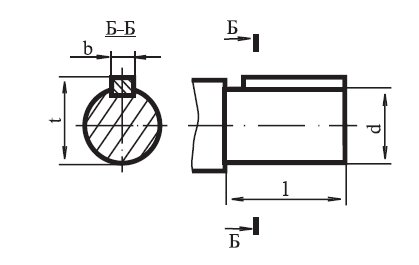

Размеры входных и выходных концов валов:
| Тип |
d |
l |
b |
t |
| входного |
| Ц-200Н |
40k6 |
82 |
12 |
44,4 |
| выходного |
Ц-200Н
|
65k6 |
105 |
18 |
71,4 |

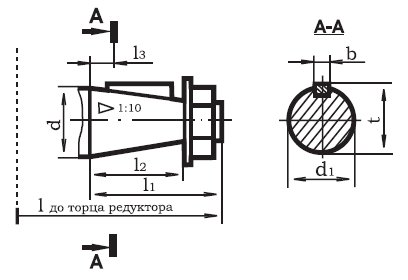

-конического
| Тип |
d |
d1 |
l |
l1 |
l2 |
l3 |
b |
t |
| входного |
| Ц-200Н |
40 |
35,9 |
261 |
110 |
82 |
41 |
10 |
32,9 |
| выходного |
| Ц-200Н |
65 |
59,75 |
292 |
140 |
105 |
52,5 |
16 |
63,75 |
с концом в виде зубчатой муфты*
Тип
|
m |
z |
b |
dF8 |
d1 |
L |
B |
k |
Ц-200Н
|
3 |
40 |
20 |
80 |
126 |
194 |
45 |
25 |
* только для выходного вала
|
