Редуктор цилиндрический двухступенчатый горизонтальныйспециальный крановый Ц2-750М

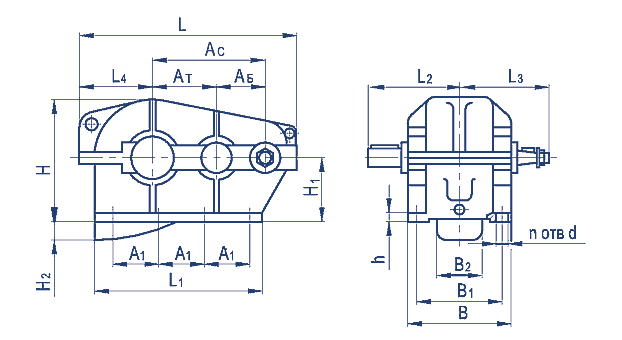

Габаритные и присоединительные размеры, мм:
Типоразмер
редуктора |
АC |
АБ |
АТ |
А1 |
B |
B1 |
B2 |
H |
H1 |
H2 |
h |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
Масса |
| мм |
шт |
кг |
| Ц2 - 750М |
750 |
300 |
450 |
300 |
650 |
560 |
320 |
783 |
355 |
100 |
40 |
1455 |
1040 |
645 |
570 |
494 |
46 |
8 |
1650 |
Технические характеристики:
Типоразмер
редуктора
|
Передаточное
отношение |
Частота вращения
входного вала,
мин-1 |
Номинальный
крутящий момент
на выходном валу, Н·м |
| Ц2 -750М |
8; 10; 12,5; 16;
20; 25; 31,5; 40; 50 |
от 1500 до 600 |
20600...25800 |
Размеры концов валов:
Входной вал
Типоразмер
редуктора |
d |
d1 |
d2 |
l |
l1 |
b |
t |
| мм |
| Ц2 -750М |
80 |
105 |
М56x6 |
170 |
130 |
20 |
41,3 |
Выходной вал.
- Конический
- Цилиндрический
Типоразмер
редуктора |
d3 |
d4 |
d5 |
l2 |
l3 |
b1 |
t1 |
d6 |
l4 |
b2 |
t2 |
| мм |
| Ц2 -750М |
170 |
210 |
М125x4 |
300 |
240 |
36 |
87 |
170s6 |
240 |
40 |
184 |
Варианты сборки редукторов:
Пример условного обозначения:
Редуктор Ц2-650-М-20-22-К-УЗ
Ц2 - тип редуктора
650 - межосевое расстояние выходной ступени, мм
М - модернизированный
20 - передаточное отношение
22 - вариант сборки
К - исполнение конца выходного вала
УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69 |
