Редуктор цилиндрический двухступенчатый горизонтальныйспециальный крановый Ц2-400

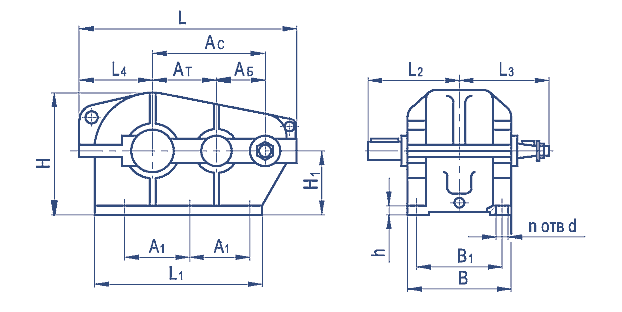

Габаритные и присоединительные размеры, мм:
Типоразмер
редуктора |
АC |
АБ |
АТ |
А1 |
B |
B1 |
B2 |
H |
H1 |
H2 |
h |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
Масса |
| мм |
шт |
кг |
| Ц2 - 400 |
400 |
150 |
250 |
250 |
380 |
320 |
- |
505 |
165 |
- |
27 |
805 |
640 |
375 |
325 |
286 |
33 |
6 |
315 |
Технические характеристики:
Типоразмер
редуктора
|
Передаточное
отношение |
Частота вращения
входного вала,
мин-1 |
Номинальный
крутящий момент
на выходном валу, Н·м |
| Ц2 -400 |
8; 10; 12,5; 16;
20; 25; 31,5; 40; 50 |
от 1500 до 600 |
3000...3400 |
Размеры концов валов:

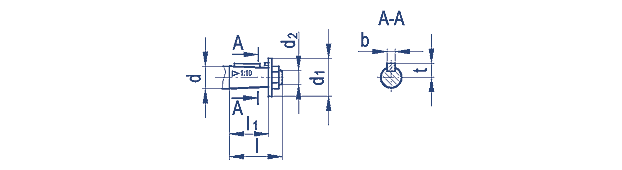

Входной вал
Типоразмер
редуктора |
d |
d1 |
d2 |
l |
l1 |
b |
t |
| мм |
| Ц2 -400 |
50 |
70 |
М36xЗ |
110 |
82 |
12 |
26 |

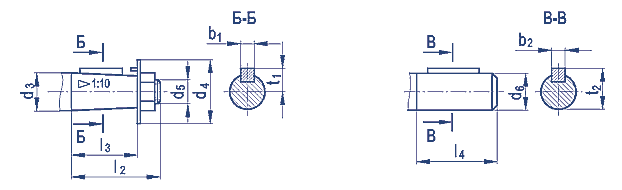

Выходной вал.
- Конический
- Цилиндрический
Типоразмер
редуктора |
d3 |
d4 |
d5 |
l2 |
l3 |
b1 |
t1 |
d6 |
l4 |
b2 |
t2 |
| мм |
| Ц2 -400 |
95 |
115 |
М64x4 |
170 |
130 |
22 |
49,3 |
95г6 |
130 |
25 |
104 |

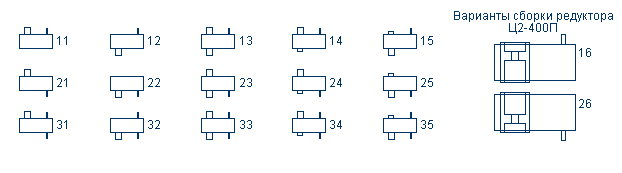

Варианты сборки редукторов:
Пример условного обозначения:
Редуктор Ц2-650-М-20-22-К-УЗ
Ц2 - тип редуктора
650 - межосевое расстояние выходной ступени, мм
М - модернизированный
20 - передаточное отношение
22 - вариант сборки
К - исполнение конца выходного вала
УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69 |
