7МЧ2-М

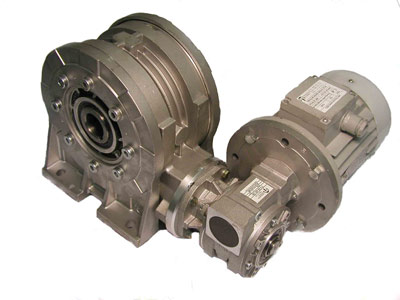

Мотор-редукторы червячные одноступенчатые серии 7МЧ2-М

Система обозначений

7МЧ2-М-50-20-ПЦ24/БЛ-П19/120-(Т-40+40) //0,55/4-19/120/080/IM2181-IP54/F/220/380/50/У3/S1-Т/10/АC/220/380-К2

0,55 - мощность электродвигателя в кВт.
4 - количество полюсов.
19 - диаметр вала электродвигателя в мм.
120 - наружный диаметр фланца электродвигателя в мм.
080 - высота от лап до оси (только для лапного исполнения, для фланцевого исполнения ставится 000).
IM:2181 - конструктивное исполнение по способу монтажа (ГОСТ 2479)
IP:54 - исполнение по степени защиты.
F - класс изоляции
220/380/50 - напряжение питания электродвигателя и частота питающего тока (возможны варианты 230/400/50, 400/690/50, 380/660/50, 275/480/60, 480/830/60)
У3 - климатическое исполнение
S1 - режим работы
Т- тормоз
10 - тормозной момент в Нм
АС - тип питания тормоза (переменное)
220/380 - напряжение (В) питания электротормоза
К2 - положение клеммной коробки.

Варианты установки

Вариант крепления установочных элементов (лап)

Вариант крепления выходного фланца

Положение клеммной коробки

Размеры редукторов

Типоразмер мотор-редуктора	7МЧ2-М 28/28	7МЧ2-М 28/40	7МЧ2-М 28/50	7МЧ2-М 28/60	7МЧ2-М 40/70	7МЧ2-М 40/85	7МЧ2-М 50/110	7МЧ2-М 60/130	7МЧ2-М 70/150
А	67	100	120	138	158	193	250	286	336
А1	52	70	85	95	120	140	200	235	260
АА	101	138	163	192	221	252	342	400	454
В	78	102	119	136	140	168	200	230	250
В1	66	84	99	111	116	140	162	190	210
С	30	41	49	60	60	61	77,5	90	105
D H7	14	19	24	25	28	32	42	48	55
D2 h6	9	9	9	9	11	11	14	19	19
E	33,5	50	61	70	80	98	125	143	168
F	70	140	160	180	200	200	250	300	350
F1	5,5	7	9	11	11	13	14	15	19
G H8	40	95	110	115	130	130	180	230	250
G1 H8	42	60	70	70	80	110	130	180	180
H	52	71	85	100	115	135	172	200	230
H1	49	67	82	97	107	129	170	200	224
H2	7,5	15	17,5	21,5	19	26,5	25	25,5	38
H3	40	40	40	40	60	60	70	78	90
H4	40	60	70	78	90	111	142	159	189
H5	33,5	33,5	33,5	33,5	50	50	60	69	79
H6	49	49	49	49	67	67	82	97	107
K2	79,5	99,5	129	145,5	143,5	164,5	203	223	254
K3	47	47	47	47	67	67	78	88	101
I	28	40	50	60	70	85	110	130	150
I2	28	28	28	28	40	40	50	60	70
L	20	20	20	20	22	22	30	40	40
M	43	43	43	43	64	64	74	80	97
M1	16,3	21,8	27,3	28,3	31,3	35,3	45,3	51,8	59,3
M2	10,2	10,2	10,2	10,2	12,5	12,5	16	21,5	21,5
N1	5	6	8	8	8	10	12	14	16
N2	3	3	3	3	4	4	5	6	6
P	49	82	91,5	116	111	100	150	150	160
P1	67	95	100	102	116	150	200	240	250
P2	19	41	42,5	56	51	39	72,5	60	55
R	56	115	130	150	165	165	215	265	300
R1	56	83	85	85	100	130	165	215	215
S	32	38	49	57,5	57	56,5	74,5	87	102
S1	6	9	12	12	14	15	17	19	20
S2	-4	2	2,5	2,5	3	3	2,5	5	5
S3	30	30	30	30	41	41	49	60	60
U	4	4	4	5	5	5	5	5	6
V	6	8,5	10,5	10,5	13	13	15	15	19
V1	М6х7,5	М6х9,5	М8х12	М8х15	М8х17	М10х17	М12х18	М12х24	М14х30
V2	М4	М4	М4	М4	М4	М4	М6	М8	М8
V4	0°	90°	90°	90°	90°	90°	90°	90°	90°
Z1	5	10	10	11	11	13	16	18	20
