7МЧ-М

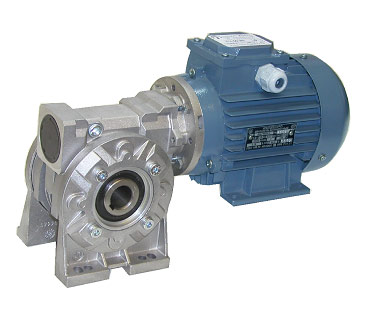

Мотор-редукторы червячные одноступенчатые серии 7МЧ-М

Система обозначений

7МЧ-М-50-20-ПЦ24/БЛ-П19/120-(Т-40+40) //0,55/4-19/120/080/IM2181-IP54/F/220/380/50/У3/S1-Т/10/АC/220/380-К2

0,55 - мощность электродвигателя в кВт.
4 - количество полюсов.
19 - диаметр вала электродвигателя в мм.
120 - наружный диаметр фланца электродвигателя в мм.
080 - высота от лап до оси (только для лапного исполнения, для фланцевого исполнения ставится 000).
IM:2181 - конструктивное исполнение по способу монтажа (ГОСТ 2479)
IP:54 - исполнение по степени защиты.
F - класс изоляции
220/380/50 - напряжение питания электродвигателя и частота питающего тока (возможны варианты 230/400/50, 400/690/50, 380/660/50, 275/480/60, 480/830/60)
У3 - климатическое исполнение
S1 - режим работы
Т- тормоз
10 - тормозной момент в Нм
АС - тип питания тормоза (переменное)
220/380 - напряжение (В) питания электротормоза
К2 - положение клеммной коробки.

Варианты установки

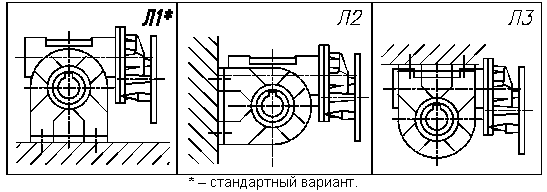

Вариант крепления установочных элементов (лап)

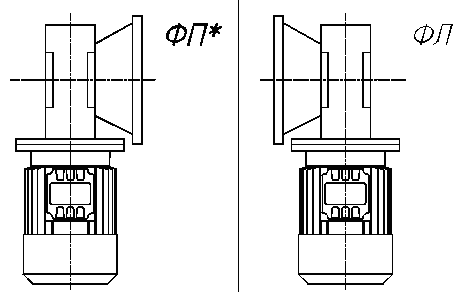

Вариант крепления выходного фланца

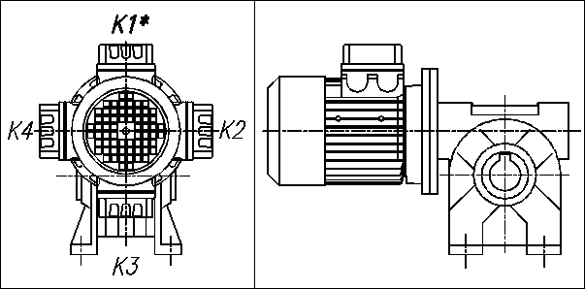

Положение клеммной коробки

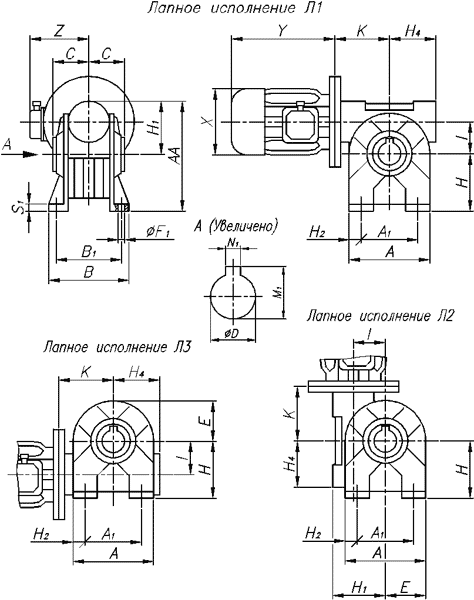

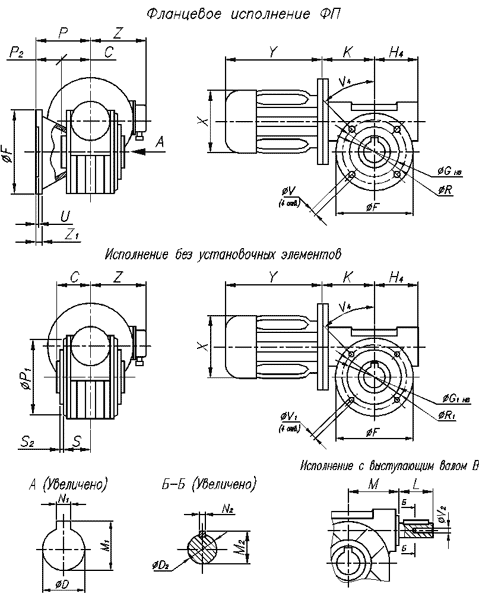

Размеры редукторов

Типоразмер мотор-редуктора	7МЧ-М28	7МЧ-М 40	7МЧ-М 50	7МЧ-М 60	7МЧ-М 70	7МЧ-М 85	7МЧ-М 110	7МЧ-М 130	7МЧ-М 150
А	70	100	120	138	158	193	250	286	336
А1	52	70	85	95	120	140	200	235	260
АА	99	138	163	192	221	252	342	400	454
В	78	102	119	136	140	168	200	230	250
В1	66	84	99	111	116	140	162	190	210
С	30	41	49	60	60	61	77,5	90	105
D H7	14	19	24	25	28	32	42	48	55
D2 h6	9	11	14	19	19	24	28	38	42
E	34	50	61	70	80	98	125	143	168
F	70	140	160	180	200	200	250	300	350
F1	5,5	7	9	11	11	13	14	15	19
G H8	40	95	110	115	130	130	180	230	250
G1 H8	42	60	70	70	80	110	130	180	180
H	52	71	85	100	115	135	172	200	230
H1	47	67	78	92	106	117	170	200	224
H2	9	15	17,5	21,5	19	26,5	25	25,5	38
H4	40	50	60	72	86	103	142	159	189
K	57,5	70,5	83/88	93/94	117/118	134/137	151/153	165/166	191/211
I	28	40	50	60	70	85	110	130	150
L	20	23	30	40	40	40	60	80	100
M	50	65	75	87	110	123,5	146	166	195
M1	16,3	21,8	27,3	28,3	31,3	35,3	45,3	51,8	59,3
M2	10,2	12,5	16	22,5	22,5	27	31	41	45
N1	5	6	8	8	8	10	12	14	16
N2	3	4	5	6	6	8	8	10	12
P	49	82	91,5	116	111	100	150	150	160
P1	67	94	100	102	118	150	200	234	250
P2	19	41	42,5	56	51	39	72,5	60	55
R	56	115	130	150	165	165	215	265	300
R1	56	83	85	85	100	130	165	215	215
S	32	38	49	57,5	57	56,5	74,5	87	102
S1	6	9	12	12	14	15	17	19	20
S2	-3	2	2,5	2,5	3	3	2,5	5	5
U	4	6	10	10	12	6	5	5	6
V	6	8,5	10,5	10,5	13	13	15	15	19
V1	М6х6	М6х9	М8х12	М8х15	М8х18	М10х20	М12х21	М12х24	М14х30
V2	М4	М4	М6	М8	М8	М8	М8	М10	М12
V4	0°	45°	45°	45°	45°	45°	45°	45°	45°
Z1	6	10	10	11	14	14	16	18	20
Толщина фланца редуктора	8	9	10	12	12	14	18
