Мотор-редуктор червячный двухступенчатый 5МЧ2-125/63
| Передаточное число, ном. |
100
|
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
Частота вращения входного вала, об/мин
|
1500
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1200 |
1250 |
1600 |
1200 |
Подводимая расчетная мощность, кВт
|
2,4 |
2,0 |
1,6 |
1,4 |
1,2 |
0,7 |
0,8 |
0,5 |
0,8 |
0,4
|
0,6 |
0,25 |
0,5 |
0,22 |
0,4 |
0,19 |
0,2 |
КПД, %
|
75 |
74 |
70 |
67 |
65 |
57 |
56 |
50 |
50 |
43 |
42 |
38 |
32 |
28 |
25 |
20 |
20 |
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
340 |
Выходной вал
|
9000 |
Корректированный уровень звуковой мощности, дБА
|
82 |
Масса, кг не более
|
93 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

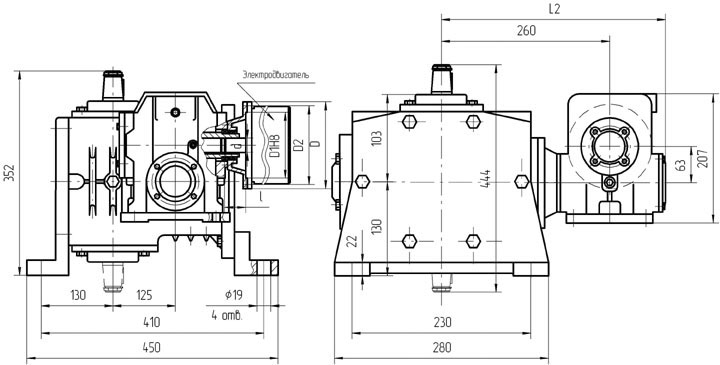

Вариант сборки 52(51,53,56), вариант крепления 1,
вариант расположения червячной пары 2ступени (тихоходной) 1,
вариант расположения червячной пары 1ступени (быстроходной) 5

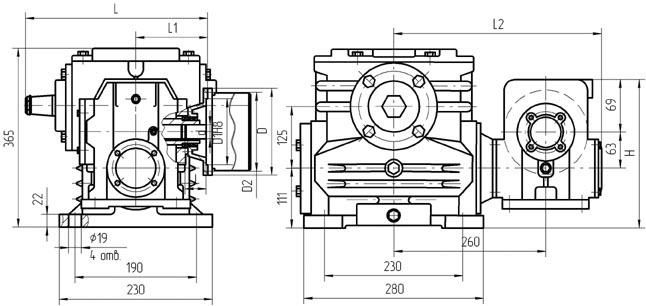

Вариант сборки 51(52,53,56), вариант крепления 3,
вариант расположения червячной пары 2 ступени (тихоходной) 4,
вариант расположения червячной пары 1ступени (быстроходной) 4
| Эл. двигатель / размер |
d, mm
|
l, mm |
D, mm |
D2, mm |
D1, H8, mm |
L, mm |
L1, mm |
L2, mm |
H, mm |
Для АИР-63 1500 об/мин
|
14 |
30 |
160 |
130 |
110 |
330 |
108 |
347 |
254 |
Для АИР-71 1500 об/мин
|
19 |
40 |
200 |
165 |
130 |
350 |
130 |
360 |
274 |
| Для АИР-80 1500 об/мин |
22 |
50 |
200 |
165 |
130 |
350 |
130 |
360 |
274 |

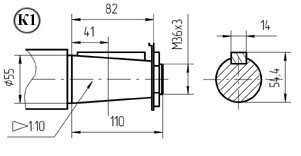

Вариант исполнения конца тихоходного вала (K1 - обозначение при заказе) |
