Мотор-редуктор червячный одноступенчатый 5МЧ-80
| Передаточное число, ном. |
8
|
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
Частота вращения входного вала, об/мин
|
1500
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
290 |
260 |
270 |
300 |
270 |
270 |
360 |
270 |
285 |
260 |
240 |
200 |
190 |
Подводимая расчетная мощность, кВт
|
6,0 |
4,3 |
3,6 |
3,3 |
2,4 |
2,0 |
2,2 |
1,4 |
1,2 |
1,0
|
0,7 |
0,63 |
0,57 |
КПД, %
|
91 |
90 |
89 |
86 |
84 |
83 |
78 |
73 |
71 |
64 |
61 |
55 |
47 |
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
500 |
176 |
163 |
Выходной вал
|
4200 |
3535 |
3446 |
Корректированный уровень звуковой мощности, дБА
|
85 |
Масса, кг не более
|
30 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

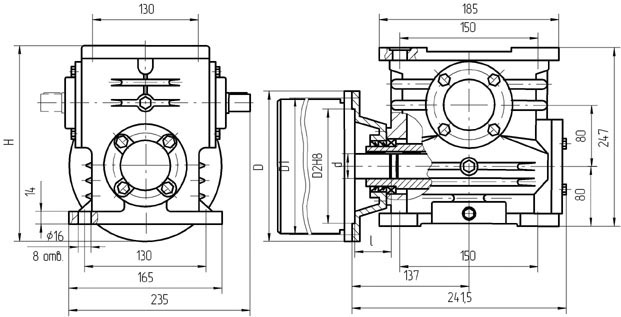

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1

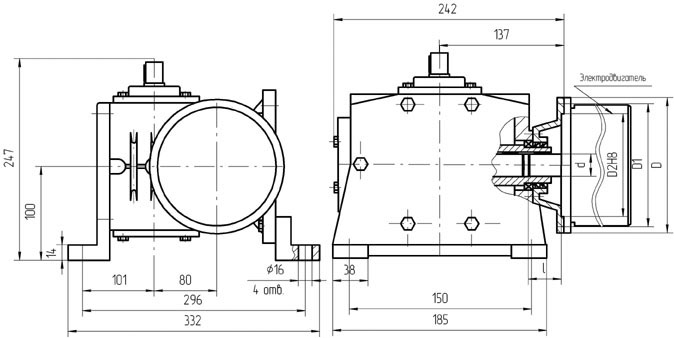

Вариант сборки 51(52,53,56), вариант крепления 3(4), вариант расположения червячной пары 4(3)

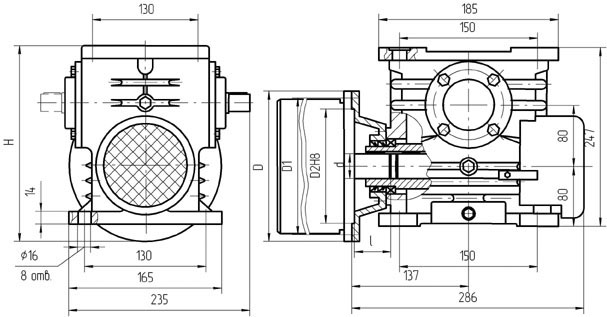

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1 исполнение с вентилятором
| Эл. двигатель / размер |
d, mm
|
l, mm |
D, mm |
D2, H8 mm |
D1, mm |
H, mm |
Для АИР-71 1500 об/мин
|
19 |
40 |
200 |
130 |
165 |
267 |
| Для АИР-80 1500 об/мин |
22 |
50 |
200 |
130 |
165 |
267 |
| Для АИР-90 1500 об/мин |
24 |
50 |
250 |
180 |
215 |
292 |
Вариант исполнения конца тихоходного вала (Ц - обозначение при заказе) |
