Мотор-редуктор червячный одноступенчатый 5МЧ-125
| Передаточное число, ном. |
8
|
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
Частота вращения входного вала, об/мин
|
1500
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
925 |
900 |
900 |
950 |
925 |
875 |
1150 |
900 |
925 |
875 |
750 |
710 |
700 |
Подводимая расчетная мощность, кВт
|
18,6 |
14,6 |
11,9 |
10,1 |
7,9 |
6,2 |
6,8 |
4,3 |
3,7 |
2,9
|
2,1 |
2,2 |
2,1 |
КПД, %
|
93 |
92 |
91 |
88 |
87 |
85 |
80 |
78 |
75 |
72 |
66 |
57 |
47 |
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
950 |
333 |
315 |
Выходной вал
|
8500 |
6661 |
6614 |
Корректированный уровень звуковой мощности, дБА
|
89 |
Масса, кг не более
|
73 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

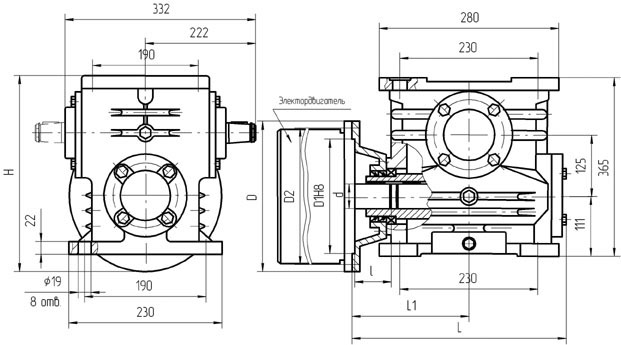

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1

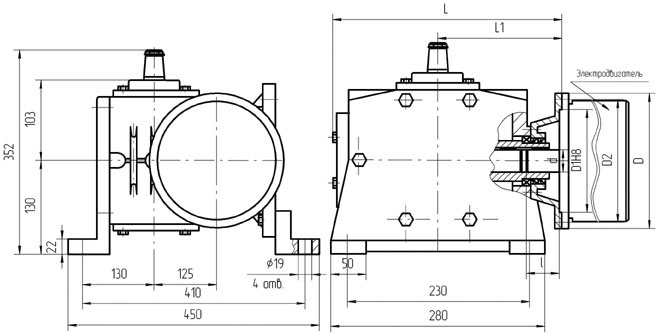

Вариант сборки 51(52,53,56), вариант крепления 3(4), вариант расположения червячной пары 4(3)
| Эл. двигатель / размер |
d, mm
|
l, mm |
D, mm |
D2, mm |
D1,H8, mm |
L, mm |
L1, mm |
H, mm |
| Для АИР-90 1500 об/мин |
24 |
50 |
250 |
215 |
180 |
374 |
204 |
379 |
| Для АИР-100 1500 об/мин |
28 |
60 |
250 |
215 |
180 |
374 |
204 |
379 |
| Для АИР-112 1500 об/мин |
32 |
80 |
300 |
265 |
230 |
452,5 |
247,5 |
475 |
| Для АИР-132 1500 об/мин |
38 |
80 |
350 |
300 |
250 |
396 |
226 |
429 |

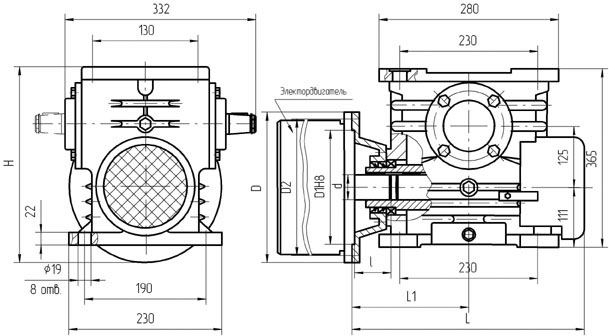

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1 исполнение с вентилятором
Вариант исполнения конца тихоходного вала (К1 - обозначение при заказе) |
