4МПЦ2С 80

Мотор-редуктор планитарно-цилиндрический двухступенчатый соосный 4МПЦ2С 80

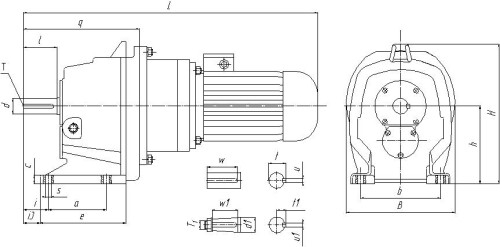

4МПЦ2С 80 на лапах

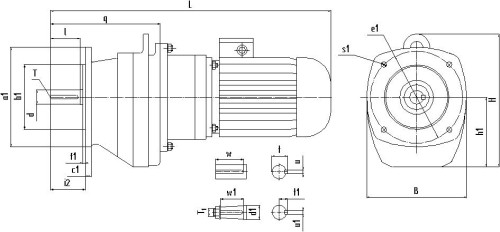

4МПЦ2С 80 фланцевое исполнение

Размеры выходного вала, мм

Цилиндрический
d	t	I	u	w	T
35 k6	38	80	10	75	М12-7H
Конический (1135 ГОСТ 12081-72)
d1	t1	I	u1	w1	T1
35	18,5	80	6	58	М20х1,5-8g

Исполнение на лапах

Присоединительные размеры, мм								Габаритные размеры, мм
a	b	c	e	s	h	i	i3	L	B	H	q
115	180	18	175	15	170	75	53	511-620	250	300	262

Фланцевое исполнение

Присоединительные размеры, мм								Габаритные размеры, мм
a1	b1	c1	e1	f1	s1	h1	i2	L	B	H	q
250	180	14	240	5	14	170	90	511-620	250	308	262
