4МПЦ2С 63

Мотор-редуктор планитарно-цилиндрический двухступенчатый соосный 4МПЦ2С 63

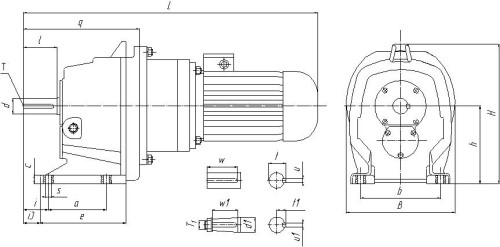

4МПЦ2С 63 на лапах

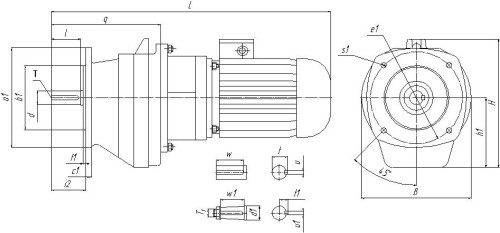

4МПЦ2С 63 фланцевое исполнение

Размеры выходного вала, мм

Цилиндрический
d	t	I	u	w	T
28 k6	31	60	8	58	М10
Конический (1128 ГОСТ 12081-72)
d1	t1	I	u1	w1	T1
28	14,9	60	5	42	М16х1,5-8g

Исполнение на лапах

Присоединительные размеры, мм								Габаритные размеры, мм
a	b	c	e	s	h	i	i3	L	B	H	q
110	150	16	160	12	140	48	33	468-507	220	268	220

Фланцевое исполнение

Присоединительные размеры, мм								Габаритные размеры, мм
a1	b1	c1	e1	f1	s1	h1	i2	L	B	H	q
200	130	12	185	5	11	140	69	468-507	220	268	220
