4МПЦ2С 125

Мотор-редуктор планитарно-цилиндрический двухступенчатый соосный 4МПЦ2С 125

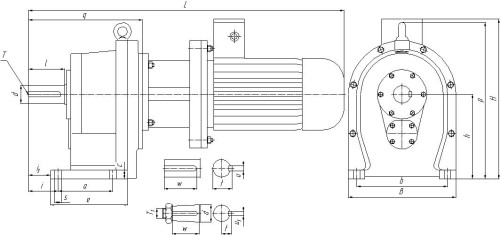

4МПЦ2С 125 на лапах

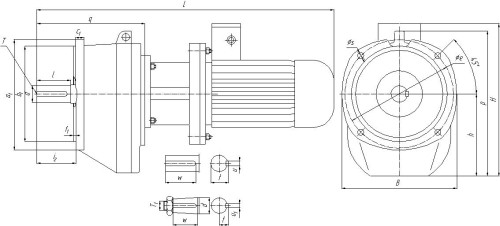

4МПЦ2С 125 фланцевое исполнение

Размеры выходного вала, мм

Цилиндрический
d	t	I	u	w	T
55 m6	59	110	16	100	М16-7H
Конический (1155 ГОСТ 12081-72)
d1	t1	I	u1	w1	T1
55	28,9	110	14	82	М36х3-8g

Исполнение на лапах

Присоединительные размеры, мм								Габаритные размеры, мм
a	b	c	e	s	h	i	i3	L	B	H	P	q
160	280	28	235	19	265	105	80	730-815	330	-	468	355

Фланцевое исполнение

Присоединительные размеры, мм								Габаритные размеры, мм
a1	b1	c1	e	f1	s1	h	i2	L	B	H	P	q
360	300	20	350	5	18	260	121	730-815	360	-	475	355
