4МПЦ2С 100

Мотор-редуктор планитарно-цилиндрический двухступенчатый соосный 4МПЦ2С 100

4МПЦ2С 100 на лапах

4МПЦ2С 100 фланцевое исполнение

Размеры выходного вала, мм

Цилиндрический
d	t	I	u	w	T
45 k6	48,5	110	14	104	М16-7H
Конический (1145 ГОСТ 12081-72)
d1	t1	I	u1	w1	T1
45	23,45	110	12	82	М30х2-8g

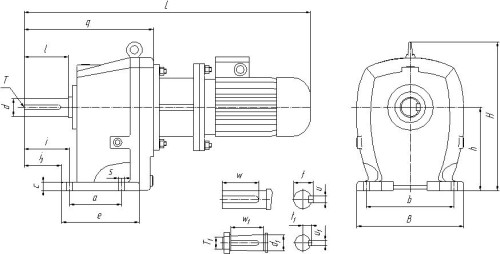

Исполнение на лапах

Присоединительные размеры, мм								Габаритные размеры, мм
a	b	c	e	s	h	i	i3	L	B	H	q
250	180	14	240	14	168	90	5	579-665	255	382	317

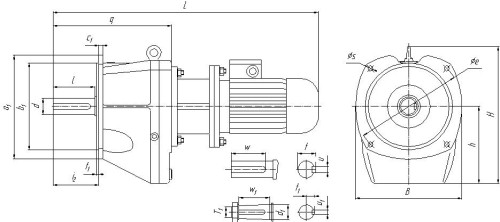

Фланцевое исполнение

Присоединительные размеры, мм								Габаритные размеры, мм
a1	b1	c1	e	f1	s	h	i2	L	B	H	q
270	230	14	275	7	14	212	120	579-665	270	390	317
